TopKraft Hmoždinka PZV 90 zatepľovacia pre drevostavby 200 ks
Špecifikácie

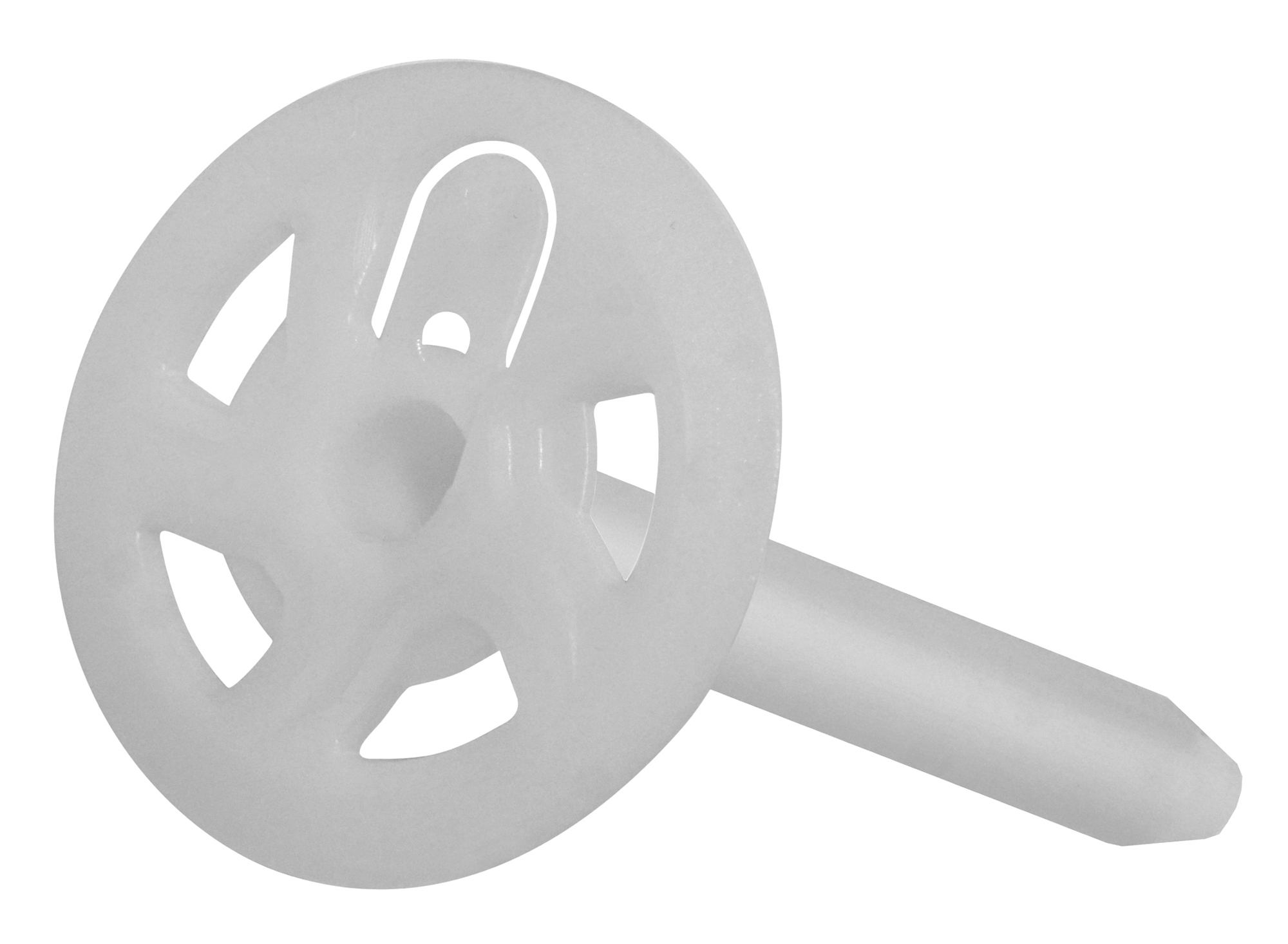

PZV 90 – zatepľovacia tanierová hmoždinka pre drevostavby
PZV 90 je tanierová hmoždinka so skrutkou určená na mechanické kotvenie fasádnych tepelnoizolačných dosiek do drevostavieb a doskových materiálov. Je vhodná najmä na kotvenie izolácie do OSB, drevotrieskových, sadrovláknitých a cementotrieskových dosiek alebo do dreveného masívu.
Hmoždinka umožňuje povrchovú aj podpovrchovú montáž. Pri povrchovej montáži sa používa príslušný montážny nástavec, pri zapustenej montáži aplikačný nástroj TK-TOOL. Skrutka je vybavená pohonom TORX 25 a tanierik má priemer 60 mm.
Výhody produktu
- Určená špeciálne na kotvenie fasádnej izolácie v drevostavbách.
- Vhodná do doskových materiálov a dreveného masívu.
- Aplikácia do doskových materiálov bez predvŕtania.
- Rýchla, spoľahlivá a jednoduchá montáž.
- Možnosť povrchovej montáže.
- Možnosť jednokrokovej podpovrchovej montáže pomocou TK-TOOL.
- Skrutka s pohonom TORX 25.
- Priemer tanierika 60 mm.
- Tuhosť tanierika 0,6 kN.
- Hĺbka kotvenia do podkladu 30 mm.
- Možnosť doplnenia tanierom TK PLATE Ø 100, 110 alebo 140 mm pre špeciálne aplikácie.
Oblasti použitia
PZV je určená na mechanické upevnenie fasádnych tepelnoizolačných materiálov v drevených a doskových konštrukciách. Podľa výrobcu je vhodná najmä do:
- OSB dosiek,
- sadrovláknitých dosiek,
- cementotrieskových dosiek,
- drevotrieskových dosiek,
- dreveného masívu,
- konštrukcií drevostavieb.
Spracovanie a montáž
Povrchová montáž: Hmoždinka sa osadí cez tepelnoizolačnú dosku a skrutka sa zaskrutkuje do podkladu pomocou príslušného montážneho nástavca.
Podpovrchová montáž: Pomocou aplikačného nástroja TK-TOOL je možné vykonať jednokrokovú zapustenú montáž. Zapustené miesto sa následne prekryje vhodnou izolačnou zátkou podľa zvoleného systému.
Výrobca uvádza pri aplikácii do doskových materiálov montáž bez predvŕtania a hĺbku kotvenia do podkladu 30 mm.
Technické údaje – PZV 90
| Parameter | Hodnota |
|---|---|
| Typ | TK-PZV-90 / PZV 90 |
| Určenie | Kotvenie fasádnej izolácie do drevostavieb a doskových materiálov |
| Priemer tanierika | 60 mm |
| Pohon skrutky | TORX 25 |
| Hĺbka kotvenia | 30 mm |
| Tuhosť tanierika | 0,6 kN |
| Tepelný prestup | až 0,000 W/K podľa údajov výrobcu |
| Spôsob montáže | Povrchová alebo podpovrchová |
| Predvŕtanie do doskových materiálov | Nie je potrebné |
| Doplnkové taniere TK PLATE | Ø 100 / 110 / 140 mm |
Výťažné hodnoty z podkladu
| Podklad | Výťažná hodnota |
|---|---|
| Fermacell 12,5 mm | 0,7 kN |
| Cetris 12,5 mm | 0,8 kN |
| Rigidur 12,5 mm | 0,7 kN |
| OSB 12,5 mm | 0,7 kN |
| Drevený masív 22 mm | 0,8 kN |
Produktový rad PZV
| Typ | Hrúbka izolácie – rozsah 1 | Hrúbka izolácie – rozsah 2 | Balenie |
|---|---|---|---|
| TK-PZV-60 | 70–90 mm | 100–120 mm | 200 ks |
| TK-PZV-90 | 100–120 mm | 130–150 mm | 200 ks |
| TK-PZV-120 | 130–150 mm | 160–180 mm | 200 ks |
| TK-PZV-150 | 160–180 mm | 190–210 mm | 200 ks |
| TK-PZV-180 | 190–210 mm | 220–240 mm | 200 ks |
| TK-PZV-210 | 220–240 mm | 250–270 mm | 200 ks |
Dokumenty na stiahnutie
Technické parametre produktu sú uvedené v katalógu kotviacej a upevňovacej techniky TopKraft. Pri návrhu kotvenia ETICS je potrebné dodržať projektovú dokumentáciu, požiadavky konkrétneho zatepľovacieho systému a predpísaný počet kotiev na m².
FAQ – často kladené otázky
Na čo je určená hmoždinka PZV 90?
PZV 90 je určená na mechanické kotvenie fasádnej tepelnej izolácie do drevostavieb, doskových materiálov a drevených podkladov.
Je PZV 90 vhodná do OSB dosky?
Áno. Výrobca uvádza OSB dosku medzi vhodnými podkladmi. Pre OSB s hrúbkou 12,5 mm uvádza výťažnú hodnotu 0,7 kN.
Je potrebné predvŕtanie?
Pri aplikácii do doskových materiálov výrobca uvádza montáž bez predvŕtania.
Aký priemer má tanierik?
Tanierik hmoždinky má priemer 60 mm.
Aký bit potrebujem na montáž?
Skrutka je vybavená pohonom TORX 25.
Aká je hĺbka kotvenia?
Výrobca uvádza hĺbku kotvenia do podkladu 30 mm.
Dá sa PZV namontovať zapustene?
Áno. Jednokroková podpovrchová montáž je možná pomocou aplikačného nástroja TK-TOOL.
Dá sa použiť väčší tanier?
Áno. Pre špeciálne aplikácie výrobca uvádza dodatočné taniere TK PLATE s priemerom 100, 110 alebo 140 mm.
Koľko kusov je v balení?
Výrobca pri rade TK-PZV uvádza balenie 200 ks.
