TopKraft Hmoždinka PZV 120 zatepľovacia pre drevostavby 200 ks
Špecifikácie

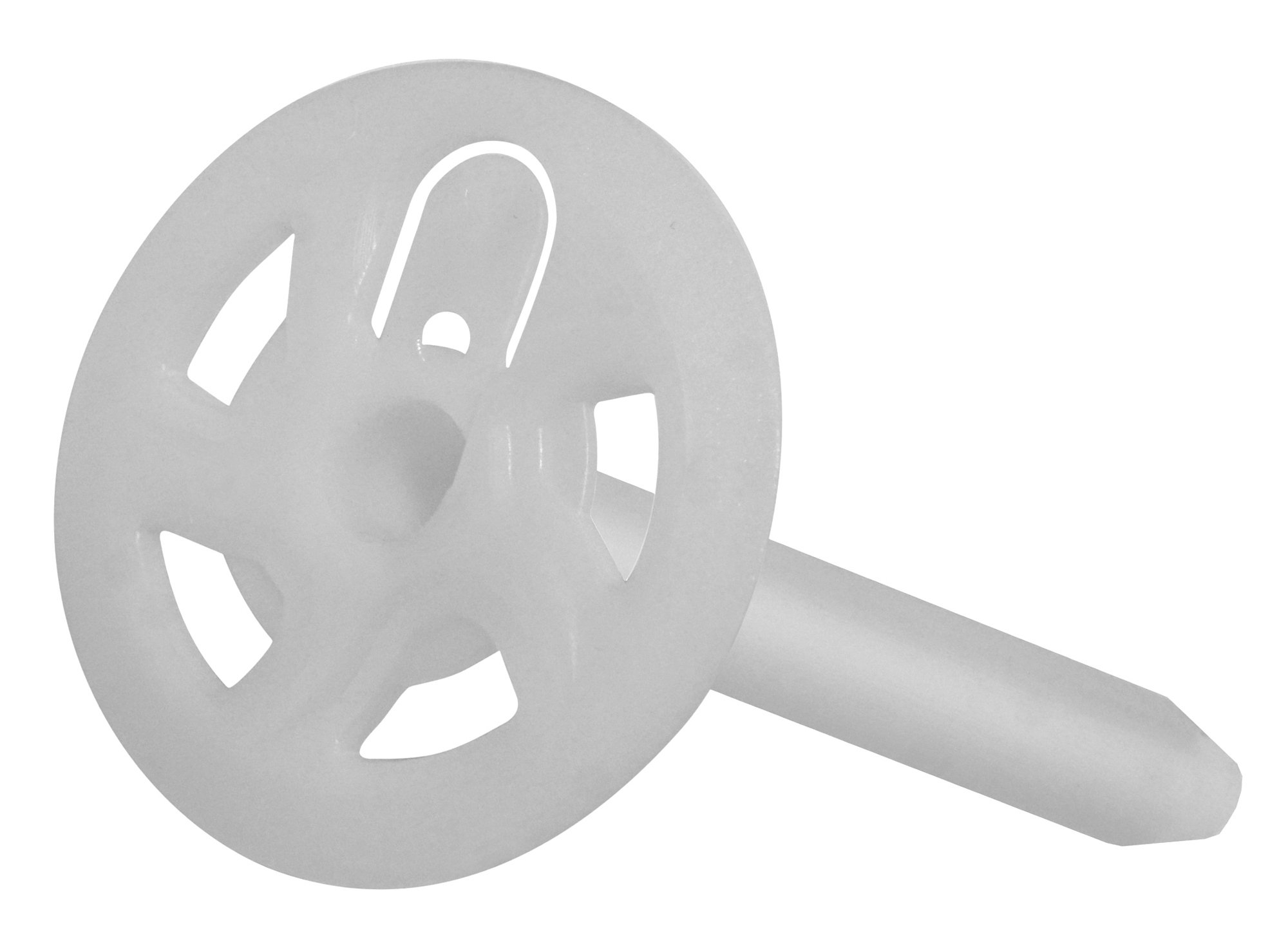

TOP KRAFT TK-PZV-120 – tanierová hmoždinka pre drevostavby
TOP KRAFT TK-PZV-120 je tanierová hmoždinka so skrutkou určená na mechanické kotvenie fasádnych tepelnoizolačných dosiek do drevostavieb a doskových materiálov na báze dreva. Je vhodná najmä na kotvenie izolácie v kontaktných zatepľovacích systémoch ETICS.
Hmoždinka umožňuje povrchovú aj zapustenú montáž. Pri zapustenej montáži možno použiť aplikačný nástroj TOP KRAFT TK-TOOL-PZV, ktorý umožňuje jednokrokové osadenie hmoždinky. Konštrukcia systému je navrhnutá pre rýchlu, jednoduchú a spoľahlivú montáž.
Výhody produktu
- Špeciálne určená na kotvenie tepelnej izolácie v drevostavbách.
- Vhodná do materiálov na báze dreva.
- Vhodná do dreveného masívu.
- Použiteľná do drevotrieskových dosiek.
- Vhodná do cementotrieskových dosiek.
- Vhodná do sadrovláknitých dosiek.
- Možnosť povrchovej montáže.
- Možnosť zapustenej montáže.
- Rýchla a jednoduchá montáž.
- Skrutkové kotvenie s pohonom TORX 25.
- Priemer tanierika 60 mm.
- Možnosť kombinácie s prídavnými tanierikmi TK-PLATE.
- Pri zapustenej montáži možnosť použitia izolačnej zátky.
Oblasti použitia
TOP KRAFT TK-PZV je určená predovšetkým na mechanické kotvenie fasádnych izolačných dosiek v drevostavbách. Používa sa najmä na podklady ako:
- drevený masív,
- drevotrieskové dosky,
- cementotrieskové dosky,
- sadrovláknité dosky,
- ďalšie vhodné doskové materiály na báze dreva.
Hmoždinka je vhodná na realizáciu kontaktných zatepľovacích systémov drevostavieb, kde zabezpečuje mechanické prichytenie tepelnoizolačných dosiek k nosnému podkladu.
Povrchová montáž
Pri klasickej povrchovej montáži zostáva tanierik hmoždinky v rovine s povrchom tepelnej izolácie. Pre variant TK-PZV-120 výrobca uvádza použitie pre izoláciu s hrúbkou približne 130–150 mm.
Zapustená montáž
Hmoždinku TK-PZV je možné montovať aj zapusteným spôsobom pomocou aplikačného nástroja TK-TOOL-PZV. Pri variante TK-PZV-120 výrobca uvádza rozsah hrúbky izolácie približne 160–180 mm pri zapustenej montáži.
Zapustené miesto je následne možné prekryť vhodnou izolačnou zátkou, čím sa obmedzuje bodový tepelný most a vytvára rovnomernejší povrch pred realizáciou výstužnej vrstvy.
Montáž
- Tepelnoizolačnú dosku osaďte podľa technologického postupu zatepľovacieho systému.
- Zvoľte vhodnú dĺžku hmoždinky podľa hrúbky izolácie a typu podkladu.
- Hmoždinku osaďte cez izolačnú dosku do dreveného alebo vhodného doskového podkladu.
- Skrutku upevnite pomocou vhodného náradia s pohonom TORX 25.
- Pri povrchovej montáži osaďte tanierik do roviny s povrchom izolácie.
- Pri zapustenej montáži použite systémový aplikačný nástroj TK-TOOL-PZV.
- Zapustenú hmoždinku prekryte vhodnou izolačnou zátkou.
Počet hmoždiniek na m² a ich rozmiestnenie sa musí určiť podľa konkrétneho ETICS systému, typu izolácie, podkladu, výšky objektu a požiadaviek projektu.
Technické údaje – TK-PZV-120
| Parameter | Hodnota |
|---|---|
| Výrobca / značka | TOP KRAFT |
| Typ | TK-PZV-120 |
| Typ výrobku | Tanierová skrutkovacia hmoždinka pre drevostavby |
| Dĺžka | 120 mm |
| Priemer tanierika | 60 mm |
| Pohon skrutky | TORX 25 |
| Povrchová montáž | Áno |
| Zapustená montáž | Áno |
| Hrúbka izolácie – povrchová montáž | 130–150 mm |
| Hrúbka izolácie – zapustená montáž | 160–180 mm |
| Vhodný podklad | Drevo a vhodné doskové materiály |
| Balenie výrobcu | 200 ks |
Varianty TOP KRAFT TK-PZV
| Typ | Hrúbka izolácie – povrchová montáž | Hrúbka izolácie – zapustená montáž | Balenie |
|---|---|---|---|
| TK-PZV-60 | 70–90 mm | 100–120 mm | 200 ks |
| TK-PZV-90 | 100–120 mm | 130–150 mm | 200 ks |
| TK-PZV-120 | 130–150 mm | 160–180 mm | 200 ks |
| TK-PZV-150 | 160–180 mm | 190–210 mm | 200 ks |
| TK-PZV-180 | 190–210 mm | 220–240 mm | 200 ks |
| TK-PZV-210 | 220–240 mm | 250–270 mm | 200 ks |
Príslušenstvo
- TK-TOOL-PZV – aplikačný nadstavec na jednokrokovú zapustenú montáž.
- TK-PLATE – prídavné roznášacie tanieriky pre vybrané tepelnoizolačné materiály.
- Izolačné zátky – EPS alebo minerálna vlna podľa použitého zatepľovacieho systému.
Dokumenty
Pri návrhu a realizácii kotvenia odporúčame vychádzať z aktuálneho technického katalógu TOP KRAFT a technologických predpisov konkrétneho zatepľovacieho systému.
FAQ – často kladené otázky
Na čo je určená hmoždinka TOP KRAFT TK-PZV-120?
Je určená na mechanické kotvenie fasádnych tepelnoizolačných dosiek do drevostavieb a vhodných doskových materiálov.
Je vhodná priamo do dreva?
Áno. Systém TK-PZV je určený na kotvenie do materiálov na báze dreva vrátane dreveného masívu.
Je vhodná do OSB dosky?
Rada TK-PZV je určená do drevených a vhodných doskových materiálov. Konkrétnu skladbu a únosnosť kotvenia je potrebné posúdiť podľa použitej dosky a návrhu ETICS.
Aký priemer má tanierik?
Tanierik hmoždinky TK-PZV-120 má priemer 60 mm.
Akú dĺžku má TK-PZV-120?
Hmoždinka má dĺžku 120 mm.
Aký bit sa používa?
Na skrutkovanie sa používa pohon TORX 25.
Dá sa hmoždinka zapustiť do izolácie?
Áno. Rada TK-PZV umožňuje povrchovú aj zapustenú montáž. Na jednokrokovú zapustenú montáž je určený aplikačný nástroj TK-TOOL-PZV.
Akú hrúbku izolácie možno kotviť variantom TK-PZV-120?
Výrobca uvádza približne 130–150 mm pri povrchovej montáži a 160–180 mm pri zapustenej montáži.
Koľko kusov je v balení?
Výrobné balenie obsahuje 200 ks.
Aké ďalšie dĺžky sú dostupné?
Produktová rada zahŕňa varianty TK-PZV-60, TK-PZV-90, TK-PZV-120, TK-PZV-150, TK-PZV-180 a TK-PZV-210.
