TopKraft Hmoždinka PZV 60 zatepľovacia pre drevostavby 200 ks
Špecifikácie

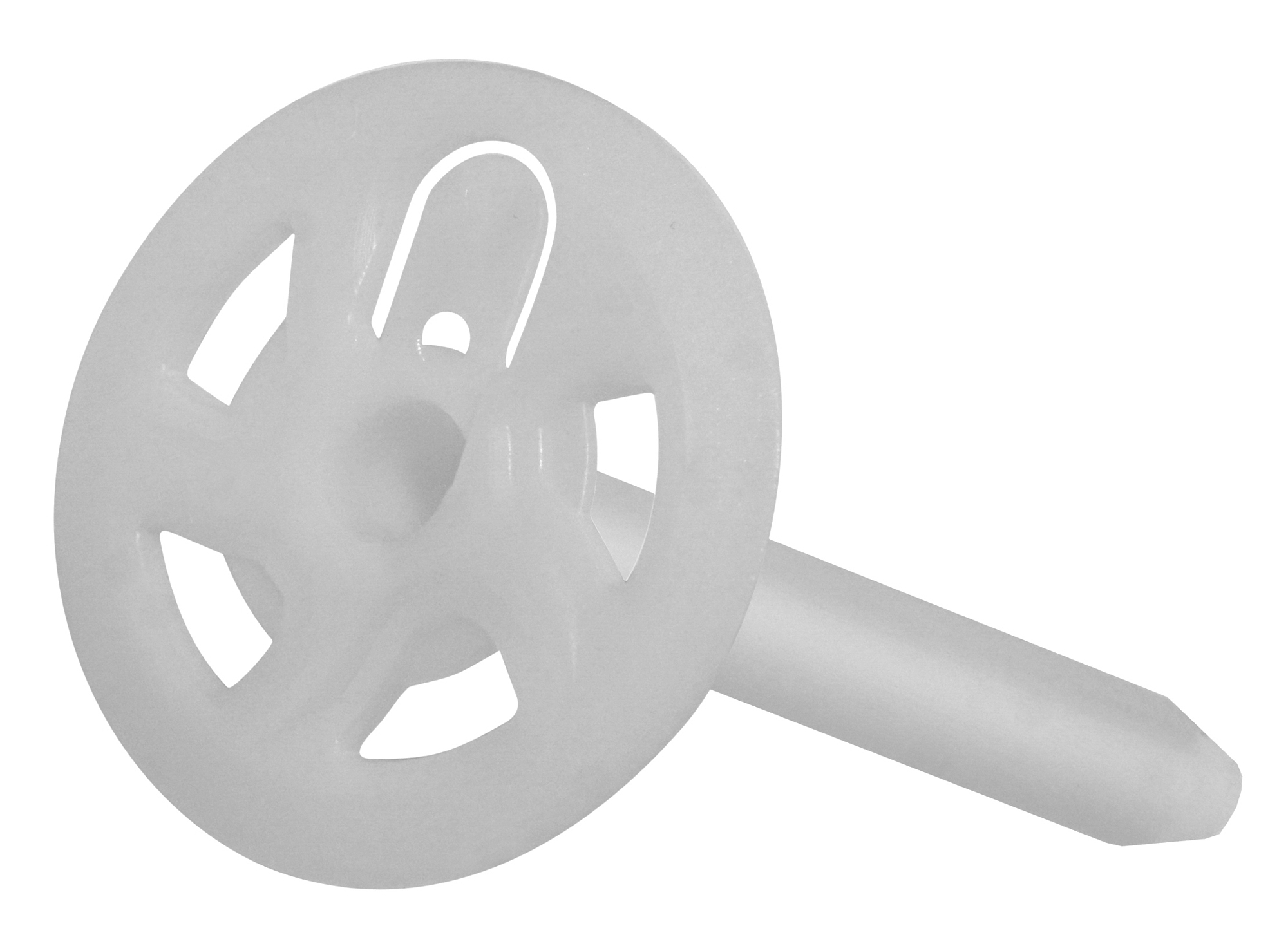

TOP KRAFT PZV 60 – zatepľovacia tanierová hmoždinka pre drevostavby
TOP KRAFT PZV 60 je tanierová hmoždinka so skrutkou určená na mechanické kotvenie fasádnych tepelnoizolačných materiálov do drevostavieb a doskových podkladov. Je vhodná na upevnenie fasádnej izolácie do dreveného masívu, OSB dosiek, sadrovláknitých a cementotrieskových dosiek.
Hmoždinka má tanierik s priemerom 60 mm a skrutku so zapustenou hlavou s pohonom TORX 25. Umožňuje povrchovú montáž pomocou nástavca, ako aj jednokrokovú zapustenú montáž pomocou aplikačného nástroja TK-TOOL-PZV.
Výhody produktu
- Určená špeciálne na kotvenie fasádnej izolácie do drevostavieb.
- Vhodná do dreveného masívu a doskových materiálov.
- Priemer tanierika 60 mm.
- Skrutka so zapustenou hlavou TORX 25.
- Hĺbka kotvenia do podkladu 30 mm.
- Rýchla, spoľahlivá a jednoduchá montáž.
- Aplikácia do doskových materiálov bez predvŕtania.
- Možnosť povrchovej montáže.
- Možnosť jednokrokovej zapustenej montáže pomocou TK-TOOL-PZV.
- Tuhosť tanierika 0,6 kN.
- Tepelný prestup až 0,000 W/K podľa údajov výrobcu.
- Možnosť použitia dodatočného taniera TK PLATE Ø 100, 110 alebo 140 mm pre špeciálne aplikácie.
Oblasti použitia
Hmoždinka TOP KRAFT PZV je určená na mechanické upevnenie fasádnych izolačných materiálov najmä do:
- drevostavieb,
- OSB dosiek,
- drevotrieskových dosiek,
- sadrovláknitých dosiek,
- cementotrieskových dosiek,
- dreveného masívu.
Je vhodná na kotvenie fasádnych tepelných izolácií v konštrukciách, kde nie je možné alebo vhodné použiť klasickú rozpernú fasádnu hmoždinku určenú do muriva alebo betónu.
Montáž
Povrchová montáž: Hmoždinka sa montuje cez izolačnú dosku priamo do nosného podkladu pomocou príslušného montážneho nástavca.
Zapustená montáž: Pomocou aplikačného nástroja TK-TOOL-PZV je možné vykonať jednokrokovú zapustenú montáž. Zapustené miesto sa následne prekryje príslušným izolačným krytom podľa zvoleného systému.
Pri aplikácii do vhodných doskových materiálov výrobca uvádza montáž bez potreby predvŕtania. Minimálna hĺbka kotvenia do podkladu je 30 mm.
Výťažné hodnoty z podkladu
| Podklad | Hrúbka podkladu | Výťažná hodnota |
|---|---|---|
| Fermacell | 12,5 mm | 0,7 kN |
| Cetris | 12,5 mm | 0,8 kN |
| Rigidur | 12,5 mm | 0,7 kN |
| OSB | 12,5 mm | 0,7 kN |
| Drevený masív | 22 mm | 0,8 kN |
Technické údaje
| Parameter | Hodnota |
|---|---|
| Výrobca / značka | TOP KRAFT |
| Produktová rada | PZV |
| Typ | Tanierová hmoždinka so skrutkou pre drevostavby |
| Priemer tanierika | 60 mm |
| Pohon skrutky | TORX 25 |
| Hĺbka kotvenia | 30 mm |
| Tuhosť tanierika | 0,6 kN |
| Tepelný prestup | až 0,000 W/K podľa výrobcu |
| Spôsob montáže | Povrchová alebo zapustená montáž |
| Predvŕtanie do doskových materiálov | Nie je potrebné podľa výrobcu |
| Aplikačný nástroj pre zapustenú montáž | TK-TOOL-PZV |
| Dodatočný tanier | TK PLATE Ø 100 / 110 / 140 mm |
Dostupné rozmery PZV
| Označenie | Hrúbka izolácie | Celková dĺžka |
|---|---|---|
| TK-PZV-60 | 70–90 mm | 100–120 mm |
| TK-PZV-90 | 100–120 mm | 130–150 mm |
| TK-PZV-120 | 130–150 mm | 160–180 mm |
| TK-PZV-150 | 160–180 mm | 190–210 mm |
| TK-PZV-180 | 190–210 mm | 220–240 mm |
| TK-PZV-210 | 220–240 mm | 250–270 mm |
Dokumenty
Technické parametre, spôsob montáže a dostupné rozmery sú uvedené v aktuálnom katalógu kotviacej a upevňovacej techniky TOP KRAFT.
FAQ – často kladené otázky
Na čo je určená hmoždinka PZV?
Je určená na mechanické kotvenie fasádnej tepelnej izolácie do drevostavieb, dreveného masívu a vhodných doskových materiálov.
Aký priemer má tanierik?
Tanierik má priemer 60 mm.
Aký bit potrebujem na montáž?
Skrutka má pohon TORX 25.
Aká je hĺbka kotvenia?
Výrobca uvádza hĺbku kotvenia do podkladu 30 mm.
Je PZV vhodná do OSB dosky?
Áno. OSB patrí medzi výrobcom uvádzané podklady. Pre OSB s hrúbkou 12,5 mm výrobca uvádza výťažnú hodnotu 0,7 kN.
Je vhodná do dreveného masívu?
Áno. Pre drevený masív s hrúbkou 22 mm výrobca uvádza výťažnú hodnotu 0,8 kN.
Musím podklad predvŕtať?
Pri aplikácii do výrobcom určených doskových materiálov je možná montáž bez predvŕtania.
Dá sa hmoždinka zapustiť do izolácie?
Áno. Pomocou aplikačného nástroja TK-TOOL-PZV umožňuje systém jednokrokovú zapustenú montáž.
Dá sa použiť väčší tanier?
Áno. Pre špeciálne aplikácie výrobca uvádza možnosť doplnenia tanierom TK PLATE s priemerom 100, 110 alebo 140 mm.
Aké dĺžky sú dostupné?
Produktová rada zahŕňa varianty TK-PZV-60, PZV-90, PZV-120, PZV-150, PZV-180 a PZV-210 pre rôzne hrúbky fasádnej izolácie.
