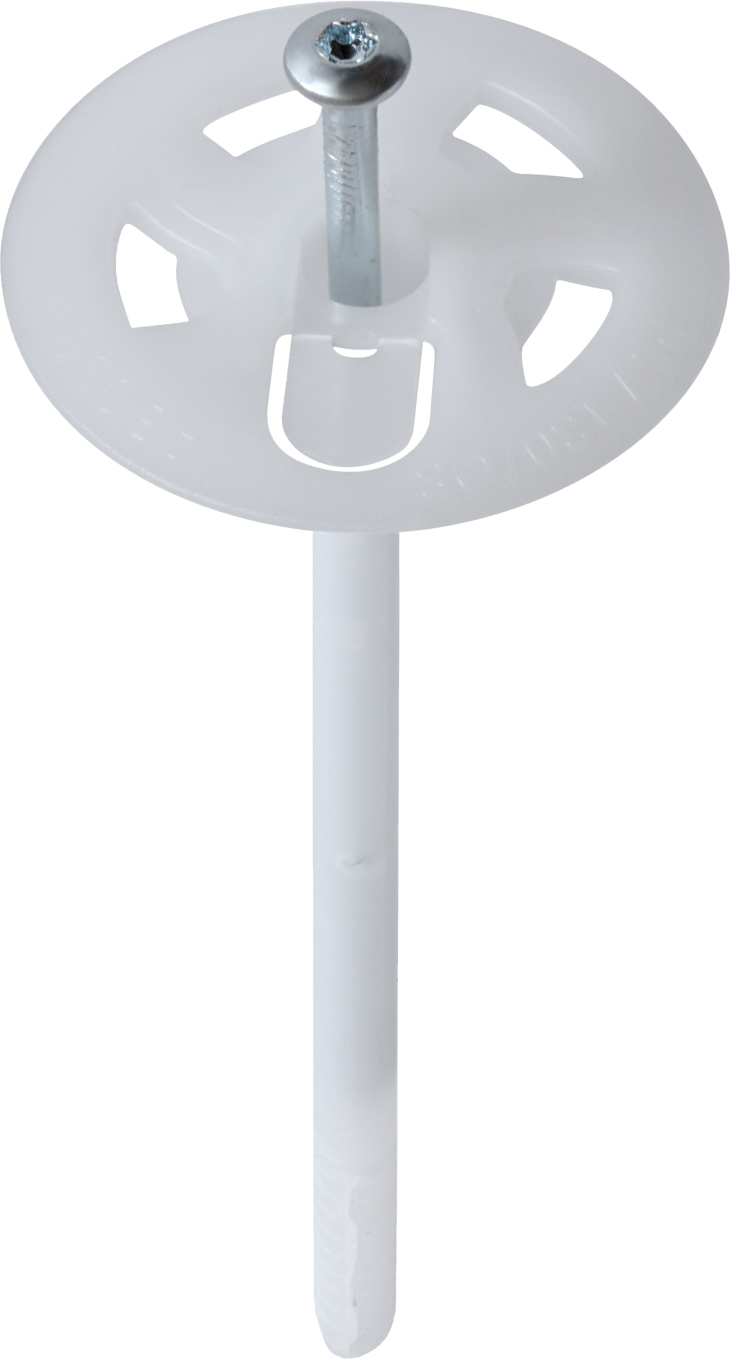

TopKraft Hmoždinka PSV 8x260 zatepľovacia s kovovým tŕňom skrutkovacia 200 ks
Špecifikácie
TopKraft PSV 8×260 mm – zatepľovacia hmoždinka s kovovým skrutkovacím tŕňom
TopKraft PSV 8×260 mm je profesionálna tanierová hmoždinka s kovovým skrutkovacím tŕňom určená na mechanické kotvenie tepelnoizolačných materiálov v kontaktných zatepľovacích systémoch ETICS.
Hmoždinka má priemer 8 mm, celkovú dĺžku 260 mm a tanierovú hlavu s priemerom 60 mm. Kovový skrutkovací tŕň je vyrobený z pozinkovanej ocele a telo hmoždinky z polypropylénu (PP).
Vďaka skrutkovaciemu spôsobu montáže umožňuje kontrolované a spoľahlivé ukotvenie izolačných dosiek. Hmoždinka je vhodná na povrchovú aj podpovrchovú montáž podľa skladby zatepľovacieho systému a použitého príslušenstva.
Výhody produktu
- Profesionálna hmoždinka na kotvenie tepelnej izolácie.
- Kovový skrutkovací tŕň.
- Tŕň z pozinkovanej ocele.
- Telo hmoždinky z polypropylénu PP.
- Priemer hmoždinky 8 mm.
- Dĺžka 260 mm.
- Tanierová hlava Ø 60 mm.
- Skrutkovací spôsob kotvenia.
- Možnosť povrchovej montáže.
- Možnosť podpovrchovej montáže s izolačnou zátkou.
- Určená pre kontaktné zatepľovacie systémy ETICS.
- Európske technické posúdenie ETA-16/0120.
Oblasti použitia
Hmoždinka TopKraft PSV je určená na mechanické upevnenie tepelnoizolačných materiálov pri realizácii fasádnych zatepľovacích systémov.
- kontaktné zatepľovacie systémy ETICS,
- fasádne tepelné izolácie,
- izolačné dosky z EPS,
- izolačné dosky z minerálnej vlny podľa skladby systému,
- novostavby,
- rekonštrukcie a dodatočné zatepľovanie budov.
Vhodné podklady
Podľa dokumentácie TopKraft je produktová rada PSV určená pre podklady kategórií A, B, C, D a E. Minimálna hĺbka kotvenia sa líši podľa typu podkladu.
| Kategória | Typ podkladu |
|---|---|
| A | Betón |
| B | Plné murivo |
| C | Duté / dierované murivo |
| D | Ľahčený betón |
| E | Pórobetón |
Hrúbka izolácie pre PSV 8×260 mm
Pri variante s dĺžkou 260 mm uvádza výrobca nasledujúce rozsahy hrúbky izolácie. Výsledná vhodná hrúbka závisí od podkladu, kotevnej hĺbky, hrúbky lepidla a nerovnosti podkladu.
| Podklad | Orientačný rozsah hrúbky izolácie |
|---|---|
| Kategórie A, B, C | 210–220 mm |
| Kategórie D, E | 190–200 mm |
Dôležité: Dĺžku hmoždinky nemožno voliť iba podľa hrúbky izolácie. Do výpočtu je potrebné zahrnúť požadovanú kotevnú hĺbku, vrstvu lepidla a prípadné vyrovnanie nerovností podkladu.
Montáž
- Izolačnú dosku nalepte podľa technologického postupu ETICS.
- Po vytvrdnutí lepiacej vrstvy vyvŕtajte otvor s priemerom zodpovedajúcim hmoždinke.
- Otvor vyhotovte do požadovanej hĺbky podľa typu podkladu.
- Vložte hmoždinku cez izolačnú dosku do pripraveného otvoru.
- Kovový tŕň zaskrutkujte vhodným montážnym nástrojom.
- Tanier hmoždinky musí správne dosadnúť na povrch izolácie.
- Pri podpovrchovej montáži postupujte podľa systému výrobcu a použite vhodnú izolačnú zátku.
Technické údaje
| Parameter | Hodnota |
|---|---|
| Výrobca / značka | TopKraft |
| Typ | PSV |
| Katalógové označenie | TK-PSV-08260 |
| Rozmer | 8 × 260 mm |
| Priemer hmoždinky | 8 mm |
| Dĺžka | 260 mm |
| Priemer taniera | 60 mm |
| Typ tŕňa | Kovový skrutkovací tŕň |
| Materiál tŕňa | Pozinkovaná oceľ |
| Materiál tela | Polypropylén (PP) |
| Spôsob montáže | Skrutkovanie |
| Minimálna kotevná hĺbka A, B, C | 30 mm |
| Minimálna kotevná hĺbka D, E | 50 mm |
| Hrúbka izolácie A, B, C | 210–220 mm |
| Hrúbka izolácie D, E | 190–200 mm |
| ETA | ETA-16/0120 |
| Balenie | 200 ks |
Varianty TopKraft PSV
Hmoždinka PSV je dostupná vo viacerých dĺžkach, čo umožňuje zvoliť vhodný variant podľa hrúbky tepelnej izolácie a typu podkladu.
| Rozmer | Katalógové označenie |
|---|---|
| 8 × 80 mm | TK-PSV-08080 |
| 8 × 100 mm | TK-PSV-08100 |
| 8 × 120 mm | TK-PSV-08120 |
| 8 × 140 mm | TK-PSV-08140 |
| 8 × 160 mm | TK-PSV-08160 |
| 8 × 180 mm | TK-PSV-08180 |
| 8 × 200 mm | TK-PSV-08200 |
| 8 × 220 mm | TK-PSV-08220 |
| 8 × 240 mm | TK-PSV-08240 |
| 8 × 260 mm | TK-PSV-08260 |
| 8 × 280 mm | TK-PSV-08280 |
| 8 × 300 mm | TK-PSV-08300 |
Dokumenty na stiahnutie
Európske technické posúdenie: ETA-16/0120
Pred montážou odporúčame skontrolovať aktuálnu technickú dokumentáciu TopKraft a zvoliť správnu dĺžku hmoždinky podľa typu podkladu, hrúbky izolácie, lepiacej vrstvy a požadovanej kotevnej hĺbky.
FAQ – často kladené otázky
Na čo je určená hmoždinka PSV 8×260 mm?
Je určená na mechanické kotvenie tepelnoizolačných dosiek v kontaktných zatepľovacích systémoch ETICS.
Aký tŕň má hmoždinka PSV?
PSV používa kovový skrutkovací tŕň z pozinkovanej ocele.
Aký je priemer hmoždinky?
Priemer hmoždinky je 8 mm a priemer tanierovej hlavy je 60 mm.
Akú hrúbku izolácie možno kotviť hmoždinkou 8×260 mm?
Podľa tabuľky výrobcu je pri podkladoch kategórie A, B a C uvedený rozsah 210–220 mm a pri kategóriách D a E 190–200 mm. Pri výbere treba zohľadniť aj lepidlo, nerovnosť podkladu a požadovanú kotevnú hĺbku.
Aká je minimálna kotevná hĺbka?
TopKraft uvádza minimálne 30 mm pre podklady A, B a C a 50 mm pre podklady D a E.
Je hmoždinka zatĺkacia alebo skrutkovacia?
Ide o skrutkovaciu hmoždinku s kovovým tŕňom.
Dá sa použiť na zapustenú montáž?
Áno. Dokumentácia TopKraft uvádza povrchovú aj podpovrchovú montáž s izolačnou zátkou.
Koľko kusov je v balení?
Výrobca pri variante PSV 8×260 mm uvádza balenie 200 ks.
Aké technické schválenie má hmoždinka?
Produktová rada PSV je podľa katalógu TopKraft vedená pod európskym technickým posúdením ETA-16/0120.
