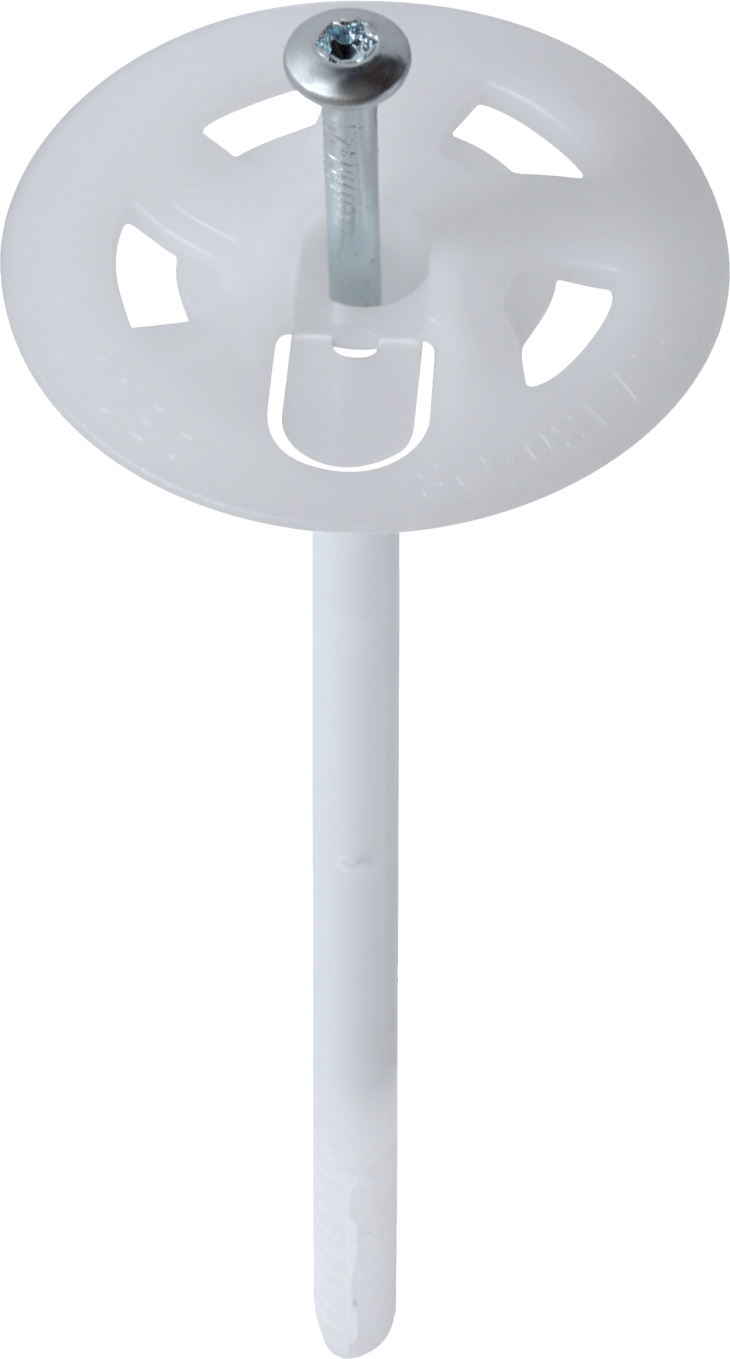

TopKraft Hmoždinka PSV 8x100 zatepľovacia s kovovým tŕňom skrutkovacia 200 ks
Špecifikácie
TOP KRAFT PSV 8x100 mm – zatepľovacia hmoždinka s kovovým skrutkovacím tŕňom
TOP KRAFT PSV 8x100 mm je profesionálna tanierová hmoždinka s kovovým skrutkovacím tŕňom určená na mechanické kotvenie tepelnoizolačných dosiek v kontaktných zatepľovacích systémoch ETICS. Je vhodná na upevňovanie izolácií z EPS polystyrénu a minerálnej vlny do širokého spektra stavebných podkladov.
Hmoždinka má priemer drieku 8 mm, dĺžku 100 mm a tanier s priemerom 60 mm. Kovový skrutkovací tŕň zabezpečuje pevné mechanické ukotvenie izolantu. Hmoždinka je určená do podkladov kategórie A, B, C, D a E, teda do betónu, plných a dutinových murovacích materiálov, ľahkého betónu aj pórobetónu.
Výhody produktu
- Profesionálna hmoždinka na kotvenie tepelnej izolácie.
- Kovový skrutkovací tŕň.
- Vhodná na EPS aj minerálnu vlnu.
- Priemer hmoždinky 8 mm.
- Priemer taniera 60 mm.
- Dĺžka hmoždinky 100 mm.
- Určená do podkladov kategórie A, B, C, D a E.
- Vhodná pre kontaktné zatepľovacie systémy ETICS.
- Skrutkovacie vyhotovenie umožňuje kontrolované osadenie hmoždinky.
- Kovový tŕň z pozinkovanej ocele.
- Plastová časť hmoždinky z PP.
- Európske technické posúdenie ETA-16/0120.
Oblasti použitia
Hmoždinka TOP KRAFT PSV je určená na mechanické upevňovanie tepelnoizolačných materiálov, najmä:
- fasádneho EPS polystyrénu,
- grafitového EPS polystyrénu,
- fasádnej minerálnej vlny,
- tepelnoizolačných dosiek v systémoch ETICS.
Hmoždinku možno podľa technickej dokumentácie použiť v podkladoch kategórie A, B, C, D a E.
Typy podkladov
| Kategória | Typ podkladu |
|---|---|
| A | Betón |
| B | Plné murovacie prvky |
| C | Dutinové alebo perforované murovacie prvky |
| D | Ľahký betón |
| E | Autoklávovaný pórobetón |
Montáž
- Po vytvrdnutí lepiacej vrstvy vyvŕtajte cez tepelnú izoláciu otvor do nosného podkladu.
- Pre hmoždinku PSV použite vrták s priemerom 8 mm.
- Otvor vyhotovte do požadovanej kotevnej hĺbky podľa typu podkladu.
- Vložte hmoždinku cez izolant do pripraveného otvoru.
- Kovový tŕň zaskrutkujte vhodným montážnym nástrojom.
- Tanier hmoždinky musí správne dosadať na povrch izolantu bez jeho nadmerného stlačenia.
Kotevná hĺbka
| Podklad | Minimálna kotevná hĺbka |
|---|---|
| A – betón | 30 mm |
| B – plné murivo | 30 mm |
| C – dutinové murivo | 30 mm |
| D – ľahký betón | 50 mm |
| E – pórobetón | 50 mm |
Orientačná hrúbka izolácie pre PSV 8x100
| Podklad | Orientačná hrúbka izolácie |
|---|---|
| A, B, C | 50–60 mm |
| D, E | 30–40 mm |
Uvedené hodnoty vychádzajú z katalógovej tabuľky výrobkovej rady. Pri výbere dĺžky hmoždinky je potrebné zohľadniť hrúbku izolácie, lepiacej vrstvy, existujúcej omietky, prípadné nerovnosti podkladu a požadovanú kotevnú hĺbku.
Technické údaje
| Parameter | Hodnota |
|---|---|
| Produkt | TOP KRAFT PSV |
| Rozmer | 8 × 100 mm |
| Typ | Tanierová zatepľovacia hmoždinka |
| Spôsob montáže | Skrutkovacia |
| Priemer drieku | 8 mm |
| Dĺžka | 100 mm |
| Priemer taniera | 60 mm |
| Tŕň | Kovový, skrutkovací |
| Materiál tŕňa | Pozinkovaná oceľ |
| Materiál hmoždinky | PP plast |
| Podklady | A, B, C, D, E |
| Kotevná hĺbka A/B/C | min. 30 mm |
| Kotevná hĺbka D/E | min. 50 mm |
| Izolácia | EPS, minerálna vlna |
| Balenie | 200 ks |
| Kód variantu | TK-PSV-08100 |
| ETA | ETA-16/0120 |
Dostupné rozmery TOP KRAFT PSV
| Rozmer | Kód | Balenie |
|---|---|---|
| 8 × 80 mm | TK-PSV-08080 | 200 ks |
| 8 × 100 mm | TK-PSV-08100 | 200 ks |
| 8 × 120 mm | TK-PSV-08120 | 200 ks |
| 8 × 140 mm | TK-PSV-08140 | 200 ks |
| 8 × 160 mm | TK-PSV-08160 | 200 ks |
| 8 × 180 mm | TK-PSV-08180 | 200 ks |
| 8 × 200 mm | TK-PSV-08200 | 200 ks |
| 8 × 220 mm | TK-PSV-08220 | 200 ks |
| 8 × 240 mm | TK-PSV-08240 | 200 ks |
| 8 × 260 mm | TK-PSV-08260 | 200 ks |
| 8 × 280 mm | TK-PSV-08280 | 200 ks |
| 8 × 300 mm | TK-PSV-08300 | 200 ks |
Dokumenty
Pre návrh a montáž kotvenia odporúčame vychádzať z aktuálnej technickej dokumentácie výrobcu a európskeho technického posúdenia ETA-16/0120.
FAQ – často kladené otázky
Na čo je TOP KRAFT PSV 8x100 určená?
Hmoždinka je určená na mechanické kotvenie tepelnoizolačných dosiek, najmä EPS polystyrénu a minerálnej vlny, v kontaktných zatepľovacích systémoch ETICS.
Má hmoždinka plastový alebo kovový tŕň?
PSV má kovový skrutkovací tŕň z pozinkovanej ocele.
Aký je priemer taniera?
Priemer taniera je 60 mm.
Aký vrták potrebujem?
Priemer drieku hmoždinky je 8 mm a montážna dokumentácia uvádza otvor s priemerom 8 mm.
Je vhodná do pórobetónu?
Áno. Hmoždinka PSV je určená aj do podkladu kategórie E – autoklávovaného pórobetónu. V tomto podklade katalóg uvádza minimálnu kotevnú hĺbku 50 mm.
Je vhodná do dutinovej tehly?
Áno. Výrobková rada PSV je určená aj do podkladov kategórie C – dutinových alebo perforovaných murovacích prvkov.
Na akú hrúbku polystyrénu je vhodná PSV 8x100?
Katalóg pri podkladoch A, B a C uvádza pre rozmer 8x100 orientačne izoláciu hrúbky 50–60 mm. Výber však vždy závisí aj od hrúbky lepidla, pôvodnej omietky, nerovností a potrebnej kotevnej hĺbky.
Koľko kusov je v balení?
Balenie obsahuje 200 ks.
Aké dĺžky sú dostupné?
Produktová rada TOP KRAFT PSV zahŕňa rozmery od 8x80 mm do 8x300 mm v 20 mm odstupoch.
