TopKraft Hmoždinka PSV 8x140 zatepľovacia s kovovým tŕňom skrutkovacia 200 ks
Špecifikácie

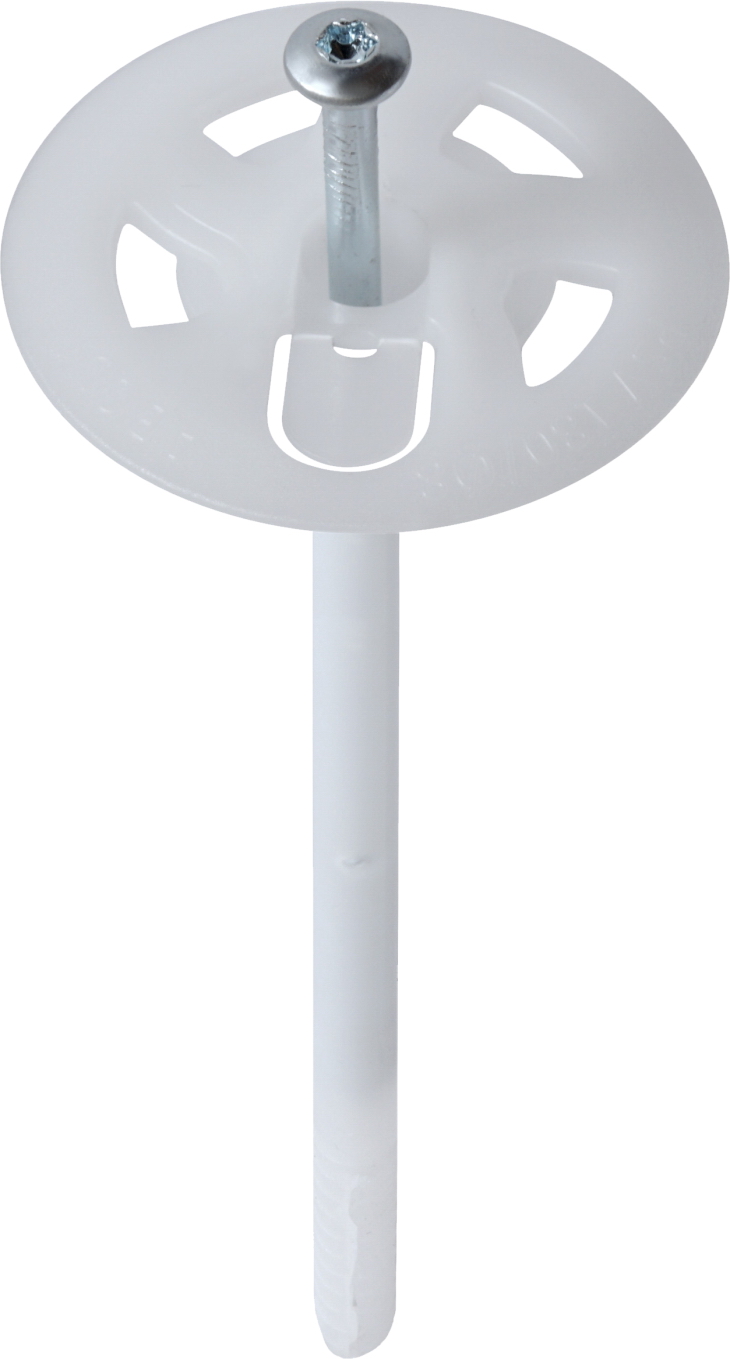

TOP KRAFT PSV 8x140 mm – zatepľovacia hmoždinka s kovovým skrutkovacím tŕňom
TOP KRAFT PSV 8x140 mm je profesionálna tanierová hmoždinka určená na mechanické kotvenie tepelnoizolačných dosiek v kontaktných zatepľovacích systémoch ETICS. Je vybavená kovovým skrutkovacím tŕňom a je určená na 2-krokovú zápustnú montáž.
Hmoždinka má priemer drieku 8 mm, celkovú dĺžku 140 mm a tanier s priemerom približne 60 mm. Podľa katalógu TOP KRAFT je vhodná pre podkladové materiály kategórií A, B, C, D a E, vďaka čomu poskytuje široké možnosti použitia pri realizácii zatepľovacích systémov.
Výhody produktu
- Profesionálna tanierová hmoždinka pre ETICS.
- Kovový skrutkovací tŕň.
- Určená na 2-krokovú zápustnú montáž.
- Priemer hmoždinky 8 mm.
- Dĺžka 140 mm.
- Priemer taniera približne 60 mm.
- Vhodná pre podklady kategórií A, B, C, D a E.
- Vhodná na kotvenie tepelnoizolačných dosiek.
- Plastové telo z PP.
- Kovový prvok z pozinkovanej ocele.
- Balenie 200 ks.
- ETA-16/0120 podľa katalógu výrobcu.
Oblasti použitia
Hmoždinka TOP KRAFT PSV je určená predovšetkým na mechanické kotvenie tepelnoizolačných materiálov v kontaktných zatepľovacích systémoch ETICS.
- zatepľovanie fasád,
- kontaktné zatepľovacie systémy ETICS,
- kotvenie izolačných dosiek,
- kotvenie EPS,
- kotvenie minerálnej vlny podľa skladby konkrétneho ETICS,
- novostavby aj rekonštrukcie.
Vhodné podklady
Podľa katalógu výrobcu je hmoždinka PSV vhodná pre podkladové materiály kategórií A, B, C, D a E.
| Kategória | Typ podkladu |
|---|---|
| A | Betón |
| B | Plné murivo |
| C | Dutinové alebo dierované murivo |
| D | Ľahčený betón |
| E | Pórobetón |
Montáž
TOP KRAFT PSV je určená na 2-krokovú zápustnú montáž. Pred montážou je potrebné zvoliť správnu dĺžku hmoždinky podľa hrúbky tepelnej izolácie, lepiacej vrstvy, existujúcich povrchových vrstiev a požadovanej kotevnej hĺbky.
- Do podkladu vyvŕtajte otvor s priemerom 8 mm.
- Otvor pripravte podľa požiadaviek konkrétneho podkladového materiálu.
- Hmoždinku vložte cez tepelnoizolačnú dosku do pripraveného otvoru.
- Vykonajte zápustnú montáž podľa montážneho postupu systému PSV.
- Kovový tŕň zaskrutkujte vhodným montážnym nástrojom.
- Po montáži skontrolujte správne osadenie hmoždinky a taniera.
Výrobca v katalógovom montážnom postupe uvádza minimálnu kotevnú hĺbku 30 mm pre podklady A, B a C a 50 mm pre podklady D a E. Pri realizácii ETICS je vždy potrebné rešpektovať kotevný plán a dokumentáciu konkrétneho zatepľovacieho systému.
Aká hrúbka izolácie je vhodná pre PSV 8x140?
Pri dĺžke hmoždinky 140 mm uvádza katalóg výrobcu orientačný rozsah hrúbky izolácie v závislosti od typu podkladu a požadovanej kotevnej hĺbky. Výber hmoždinky však musí zohľadňovať aj hrúbku lepidla, omietky a ďalších existujúcich vrstiev.
Preto nie je vhodné určovať správnu hrúbku izolácie iba odpočítaním kotevnej hĺbky od celkovej dĺžky hmoždinky. Pri konkrétnej stavbe odporúčame dĺžku overiť podľa skladby ETICS.
Technické údaje
| Parameter | Hodnota |
|---|---|
| Značka | TOP KRAFT |
| Typ | TK-PSV |
| Rozmer | 8 × 140 mm |
| Priemer hmoždinky | 8 mm |
| Dĺžka | 140 mm |
| Priemer taniera | cca 60 mm |
| Typ tŕňa | Kovový, skrutkovací |
| Materiál tela hmoždinky | PP plast |
| Materiál kovovej časti | Pozinkovaná oceľ |
| Spôsob montáže | 2-kroková zápustná montáž |
| Priemer vŕtaného otvoru | 8 mm |
| Min. kotevná hĺbka A, B, C | 30 mm |
| Min. kotevná hĺbka D, E | 50 mm |
| Kategórie podkladu | A, B, C, D, E |
| ETA | ETA-16/0120 |
| Kód variantu | TK-PSV-08140 |
| Balenie | 200 ks |
Dostupné rozmery TOP KRAFT PSV
| Rozmer | Kód | Balenie |
|---|---|---|
| 8 × 80 mm | TK-PSV-08080 | 200 ks |
| 8 × 100 mm | TK-PSV-08100 | 200 ks |
| 8 × 120 mm | TK-PSV-08120 | 200 ks |
| 8 × 140 mm | TK-PSV-08140 | 200 ks |
| 8 × 160 mm | TK-PSV-08160 | 200 ks |
| 8 × 180 mm | TK-PSV-08180 | 200 ks |
| 8 × 200 mm | TK-PSV-08200 | 200 ks |
| 8 × 220 mm | TK-PSV-08220 | 200 ks |
| 8 × 240 mm | TK-PSV-08240 | 200 ks |
| 8 × 260 mm | TK-PSV-08260 | 200 ks |
| 8 × 280 mm | TK-PSV-08280 | 200 ks |
| 8 × 300 mm | TK-PSV-08300 | 200 ks |
Dokumenty
Pre návrh a montáž odporúčame používať aktuálnu technickú dokumentáciu výrobcu a príslušné ETA. Hmoždinka TOP KRAFT PSV je v katalógu vedená pod európskym technickým posúdením ETA-16/0120.
FAQ – často kladené otázky
Má TOP KRAFT PSV 8x140 kovový tŕň?
Áno. Hmoždinka je vybavená kovovým skrutkovacím tŕňom.
Je PSV 8x140 zatĺkacia alebo skrutkovacia?
Je skrutkovacia. Kovový tŕň sa pri montáži zaskrutkuje.
Je určená na zápustnú montáž?
Áno. Systém PSV je určený na 2-krokovú zápustnú montáž tepelnej izolácie.
Aký otvor treba vyvŕtať?
Menovitý priemer hmoždinky je 8 mm a výrobca v montážnom postupe uvádza vrták s priemerom 8 mm.
Aký priemer má tanier hmoždinky?
Tanier má priemer približne 60 mm.
Je vhodná do betónu?
Áno. Hmoždinka je určená pre podklady kategórií A až E, pričom kategória A zahŕňa betón.
Je vhodná do tehly?
Áno. Produkt je podľa výrobcu určený aj pre plné a dutinové murivo kategórií B a C.
Je vhodná do pórobetónu?
Áno. Výrobca uvádza aj podklad kategórie E – pórobetón. Pri tomto podklade katalóg uvádza minimálnu kotevnú hĺbku 50 mm.
Koľko kusov je v balení?
Balenie obsahuje 200 ks hmoždiniek.
Aké dĺžky PSV sú dostupné?
Produktová rada TK-PSV zahŕňa rozmery od 8 × 80 mm do 8 × 300 mm.
