M6 PH RD ZB (3,0-5,5) L = 19,5 Maticové nity

Špecifikácie

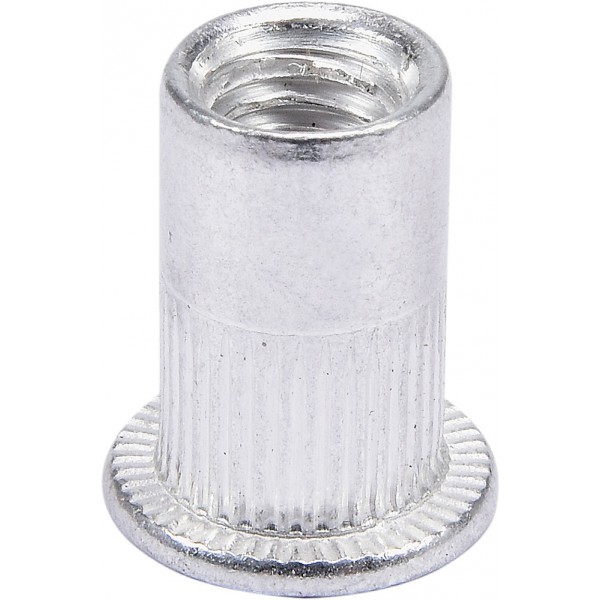

PH RD ZB – maticové nity s plochou hlavou a ryhovaným driekom

PH RD ZB sú oceľové pozinkované maticové nity s plochou hlavou a ryhovaným driekom. Používajú sa na vytvorenie pevného a opakovane použiteľného vnútorného závitu v tenkostenných materiáloch, do ktorých nie je možné vyrezať dostatočne nosný závit alebo ku ktorým nie je prístup z opačnej strany.

Maticový nit sa osádza z jednej strany materiálu pomocou ručných, pneumatických alebo akumulátorových nitovacích klieští na nitovacie matice. Počas montáže sa zadná časť drieku kontrolovane zdeformuje a pritiahne nit k plechu. V materiáli tak vznikne pevne ukotvený závit pripravený na montáž skrutky.

Plochá hlava PH vytvára širokú dosadaciu plochu na povrchu materiálu. Pomáha rozložiť zaťaženie a zároveň zabraňuje pretiahnutiu nitu cez montážny otvor. Ryhovaný valcový driek RD zlepšuje ochranu proti pretáčaniu nitu pri montáži a pri následnom uťahovaní skrutkového spoja.

Význam označenia PH RD ZB

• PH – plochá hlava,
• RD – ryhovaný driek,
• ZB – oceľové vyhotovenie s pozinkovaným povrchom.

Výhody produktu

• vytvorenie pevného vnútorného závitu v tenkom materiáli,
• montáž iba z jednej strany konštrukcie,
• vhodné aj do uzavretých profilov a dutých konštrukcií,
• plochá hlava s veľkou dosadacou plochou,
• ryhovaný driek obmedzujúci pretáčanie nitu,
• možnosť opakovanej montáže a demontáže skrutky,
• nie je potrebné zváranie ani prístup zo zadnej strany,
• rýchla montáž nitovacími kliešťami,
• pozinkovaná povrchová úprava,
• dostupné závity od M3 do M12,
• viaceré rozsahy zovretia pre rôzne hrúbky materiálu.

Oblasti použitia

• oceľové a kovové plechy,
• tenkostenné oceľové profily,
• uzavreté a duté profily,
• strojárska výroba,
• automobilový priemysel,
• výroba rozvádzačov a elektrických skríň,
• vzduchotechnické zariadenia,
• kovový nábytok a regálové systémy,
• opláštenia strojov a zariadení,
• servisné a montážne otvory,
• výroba konštrukcií z tenkého plechu,
• montáž krytov, držiakov, konzol a príslušenstva.

Konštrukčné vyhotovenie

Maticový nit PH RD ZB pozostáva z plochej dosadacej hlavy, ryhovaného valcového drieku, deformovateľnej zóny a vnútorného metrického závitu. Pri montáži nitovacie náradie pritiahne závitovú časť smerom k hlave a driek sa na zadnej strane materiálu zdeformuje. Materiál sa tým zovrie medzi hlavou nitu a vytvoreným lemom.

Ryhovanie na vonkajšom povrchu drieku sa pri osadení oprie o stenu montážneho otvoru. Správny priemer otvoru je preto dôležitý pre stabilné ukotvenie a ochranu proti pretáčaniu.

Spracovanie a montáž

1. Zmerajte celkovú hrúbku spájaného materiálu.
2. Vyberte správny závit a rozsah zovretia označený ako GRIP.
3. Vyhotovte montážny otvor s priemerom odporúčaným pre zvolený variant.
4. Odstráňte ostré hrany a väčšie otrepy z otvoru.
5. Naskrutkujte maticový nit na tŕň nitovacích klieští.
6. Vložte celý driek nitu do pripraveného otvoru.
7. Držte náradie kolmo k povrchu materiálu.
8. Aktivujte nitovacie kliešte a vytvorte predpísané zovretie.
9. Vyskrutkujte montážny tŕň z osadeného nitu.
10. Skontrolujte dosadnutie hlavy, pevnosť ukotvenia a funkčnosť závitu.

Pri nastaviteľnom nitovacom náradí je potrebné zdvih alebo silu nastaviť podľa rozmeru nitu a hrúbky materiálu. Príliš malé stlačenie môže spôsobiť uvoľnenie alebo pretáčanie nitu. Nadmerná deformácia môže poškodiť závit, nit alebo samotný podklad.

Spotreba

Na vytvorenie jedného závitového montážneho bodu je potrebný jeden maticový nit PH RD ZB. Počet nitov sa určuje podľa počtu montážnych otvorov a požiadaviek konkrétnej konštrukcie.

Technické údaje

Dostupné varianty

* Pri variante MNPHRD00001060016 uvádza rozmerový stĺpec katalógu dĺžku L 15 mm, zatiaľ čo názov položky v katalógu obsahuje údaj L = 15,5 mm. Pred objednaním pre presnú aplikáciu odporúčame rozmer overiť podľa aktuálneho technického podkladu výrobcu.

Vysvetlenie rozmerov

• Závit – veľkosť vnútorného metrického závitu.
• GRIP – rozsah celkovej hrúbky materiálu, do ktorého je možné nit správne osadiť.
• D – vonkajší priemer ryhovaného drieku.
• Vrták – odporúčaný menovitý priemer montážneho otvoru.
• T – vonkajší priemer plochej hlavy.
• K – hrúbka plochej hlavy.
• L – celková dĺžka maticového nitu pred osadením.
• Nm – maximálny uťahovací moment uvedený výrobcom pre daný variant.

Ako vybrať správny maticový nit

Najskôr vyberte požadovaný závit podľa skrutky, ktorá sa bude do nitu montovať. Následne zmerajte celkovú hrúbku materiálu v mieste osadenia. Nameraná hodnota musí ležať v rozsahu GRIP vybraného variantu.

Pri rovnakom závite môžu byť dostupné varianty s odlišným priemerom drieku a montážneho otvoru. Pred vŕtaním preto vždy skontrolujte konkrétny kód výrobku. Príliš veľký otvor znižuje ochranu proti pretáčaniu a môže spôsobiť uvoľnenie nitu. Príliš malý otvor neumožní správne zasunutie drieku.

Odporúčané náradie

• ručné kliešte na maticové nity,
• pákové nitovacie kliešte,
• pneumatické nitovacie náradie,
• akumulátorové nitovacie náradie,
• závitový tŕň zodpovedajúci závitu M3 až M12,
• vhodný vrták do kovu,
• odihlovací nástroj alebo záhlbník,
• momentový kľúč na kontrolované dotiahnutie skrutky.

Najčastejšie chyby pri montáži

• výber nesprávneho rozsahu zovretia GRIP,
• použitie príliš veľkého montážneho otvoru,
• nedostatočné zdeformovanie drieku,
• nadmerné stlačenie a poškodenie závitu,
• osadenie nitu šikmo voči povrchu,
• použitie poškodeného alebo nesprávneho závitového tŕňa,
• prekročenie odporúčaného uťahovacieho momentu,
• montáž do výrazne zdeformovaného alebo poškodeného podkladu,
• použitie pozinkovaného oceľového nitu v prostredí s neprimerane vysokou koróznou záťažou.

Nosnosť a pevnosť spoja

Pevnosť spoja závisí od veľkosti závitu, rozsahu zovretia, hrúbky a pevnosti podkladového materiálu, presnosti montážneho otvoru a kvality osadenia. Pri konštrukčne významných alebo bezpečnostných spojoch musí vhodnosť nitu overiť projektant alebo technik podľa požadovaného zaťaženia.

Uťahovací moment skrutky nesmie prekročiť hodnotu uvedenú pre konkrétny variant. Zároveň je potrebné zohľadniť pevnostnú triedu skrutky a vlastnosti spájaných dielov.

Ochrana proti korózii

Zinková povrchová úprava chráni oceľový maticový nit pri bežných prevádzkových podmienkach. Do dlhodobo vlhkého, chemicky agresívneho alebo inak korózne náročného prostredia je potrebné zvoliť materiál a povrchovú úpravu podľa konkrétnej koróznej triedy.

Údržba

Správne osadený maticový nit nevyžaduje osobitnú údržbu. Pri pravidelne demontovaných spojoch odporúčame kontrolovať stav vnútorného závitu, pevnosť nitu v podklade a prípadné známky korózie alebo pretáčania.

Skladovanie

Maticové nity skladujte v suchom, čistom a dobre vetranom priestore, ideálne v pôvodnom balení. Chráňte ich pred kondenzáciou, agresívnymi chemikáliami a mechanickým poškodením závitu alebo ryhovaného drieku.

Dokumenty na stiahnutie

• Katalóg BestBolt – nitovacie matice, závitové vložky a prvky do plechu 2025
• Rozmerová tabuľka maticových nitov PH RD ZB
• Návod na montáž nitovacích matíc

FAQ – často kladené otázky

Čo je maticový nit PH RD ZB?

Ide o oceľovú pozinkovanú nitovaciu maticu s plochou hlavou, ryhovaným okrúhlym driekom a vnútorným metrickým závitom.

Kedy sa používa maticový nit?

Používa sa najmä vtedy, keď je materiál príliš tenký na vyrezanie spoľahlivého závitu alebo keď je prístup ku konštrukcii možný iba z jednej strany.

Akú funkciu má ryhovaný driek?

Ryhovanie zvyšuje kontakt drieku s montážnym otvorom a pomáha obmedziť pretáčanie osadeného nitu pri uťahovaní alebo povoľovaní skrutky.

Čo znamená rozsah GRIP?

GRIP označuje rozsah hrúbky materiálu, v ktorom sa môže konkrétny maticový nit správne zdeformovať a bezpečne ukotviť.

Musí byť otvor presne vyvŕtaný?

Áno. Priemer montážneho otvoru musí zodpovedať hodnote uvedenej pre konkrétny variant. Nesprávny otvor môže znížiť pevnosť ukotvenia.

Je potrebný prístup z oboch strán plechu?

Nie. Jednou z hlavných výhod maticových nitov je možnosť montáže iba z jednej prístupnej strany.

Dá sa skrutka z maticového nitu opakovane demontovať?

Áno. Po správnom osadení vytvára maticový nit trvalý vnútorný závit, do ktorého možno skrutku opakovane montovať a demontovať.

Aké náradie je potrebné na montáž?

Potrebné sú nitovacie kliešte alebo nitovacie zariadenie určené na maticové nity a závitový tŕň zodpovedajúci vybranému závitu.

Aký je rozdiel medzi plochou a zapustenou hlavou?

Plochá hlava zostáva viditeľne nad povrchom a poskytuje väčšiu dosadaciu plochu. Zapustená hlava sa používa tam, kde má byť spoj po správnej príprave otvoru viac zarovnaný s povrchom.

Sú maticové nity PH RD ZB vhodné do exteriéru?

Pozinkovanie poskytuje základnú ochranu ocele proti korózii. Vhodnosť na vonkajšie použitie však závisí od vlhkosti, chemického zaťaženia a požadovanej životnosti spoja.
