M8 ZH RD A2 (2,0-4,5) L = 18,5 Maticové nity

Špecifikácie

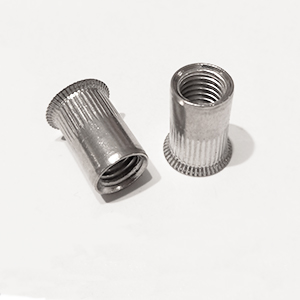

RD A2 – nerezové maticové nity so zapustenou hlavou a ryhovaným driekom

ZH RD A2 sú nerezové maticové nity so zapustenou hlavou a okrúhlym ryhovaným driekom. Slúžia na vytvorenie pevného vnútorného metrického závitu v tenkostenných plechoch, kovových profiloch, dutých konštrukciách a ďalších materiáloch, v ktorých nie je možné vytvoriť dostatočne pevný závit bežným závitníkom.

Maticové nity sa osádzajú iba z jednej prístupnej strany materiálu. Sú preto vhodné aj do uzavretých profilov, rámov, krytov, opláštení a konštrukčných dielov bez prístupu zo zadnej strany. Po správnom osadení vytvoria trvalý závitový bod umožňujúci opakovanú montáž a demontáž skrutky.

Zapustená hlava ZH umožňuje po vytvorení zodpovedajúceho zahĺbenia osadiť hlavu nitu do jednej roviny s povrchom materiálu. Ryhovaný driek RD zlepšuje kontakt so stenou montážneho otvoru a pomáha obmedziť pretáčanie nitu pri uťahovaní alebo povoľovaní skrutky.

Vyhotovenie z nehrdzavejúcej ocele A2 poskytuje zvýšenú odolnosť proti korózii a je vhodné pre interiérové aj bežné exteriérové aplikácie. Podľa katalógu BestBolt sú dostupné varianty so závitmi M4, M5 a M6.

Význam označenia ZH RD A2

• ZH – zapustená hlava,
• RD – okrúhly ryhovaný driek,
• A2 – nehrdzavejúca oceľ triedy A2.

Výhody produktu

• vytvorenie pevného vnútorného závitu v tenkostennom materiáli,
• montáž iba z jednej prístupnej strany konštrukcie,
• vhodné do uzavretých a dutých profilov,
• zapustená hlava umožňujúca rovný povrch spoja,
• ryhovaný driek pomáhajúci obmedziť pretáčanie nitu,
• vyhotovenie z nehrdzavejúcej ocele A2,
• zvýšená odolnosť proti korózii,
• vhodné do interiéru aj bežného exteriéru,
• možnosť opakovanej montáže a demontáže skrutky,
• nie je potrebné zváranie ani prístup zo zadnej strany,
• rýchla montáž kliešťami na maticové nity,
• viaceré rozsahy zovretia pre rôzne hrúbky materiálu.

Oblasti použitia

• tenkostenné oceľové a nerezové plechy,
• kovové a hliníkové profily,
• uzavreté a duté profily,
• nerezové konštrukcie,
• strojárska a zámočnícka výroba,
• automobilové konštrukcie,
• elektrické rozvádzače a skrine,
• opláštenia strojov a zariadení,
• vzduchotechnické zariadenia,
• kovový nábytok a regálové systémy,
• montáž krytov, držiakov a konzol,
• servisné a opakovane demontovateľné spoje,
• spoje s požiadavkou na minimálny presah hlavy nad povrchom.

Konštrukčné vyhotovenie

Maticový nit ZH RD A2 pozostáva zo zapustenej hlavy, okrúhleho ryhovaného drieku, deformovateľnej časti a vnútorného metrického závitu. Pri montáži sa nit naskrutkuje na závitový tŕň nitovacieho náradia a vloží do presne pripraveného otvoru.

Aktivovaním nitovacích klieští sa závitová časť pritiahne smerom k hlave. Zadná časť drieku sa kontrolovane zdeformuje a zovrie podkladový materiál medzi hlavou nitu a vytvoreným zadným lemom.

Zapustená hlava

Zapustená hlava je určená pre montáž do vopred pripraveného zahĺbenia. Po správnom osadení môže byť hlava maticového nitu zarovnaná s povrchom materiálu, čím vznikne hladký spoj bez výrazného vystúpenia.

Hĺbku a priemer zahĺbenia je potrebné prispôsobiť rozmerom konkrétneho variantu. Príliš hlboké zahĺbenie môže znížiť dosadaciu plochu a pevnosť spoja. Príliš plytké zahĺbenie spôsobí, že hlava zostane vystupovať nad povrchom.

Ryhovaný driek

Ryhovanie na vonkajšom povrchu drieku zvyšuje kontakt so stenou montážneho otvoru. Pomáha obmedziť pretáčanie maticového nitu pri montáži, uťahovaní a povoľovaní skrutky.

Účinnosť ryhovania závisí od presnosti montážneho otvoru a pevnosti podkladového materiálu. Príliš veľký, nepravidelný alebo poškodený otvor môže znížiť stabilitu osadeného nitu.

Nerezová oceľ A2

Nerezová oceľ A2 poskytuje vyššiu odolnosť proti korózii než bežné oceľové pozinkované vyhotovenie. Maticové nity sú vhodné pre vlhké priestory, bežné vonkajšie prostredie a aplikácie, pri ktorých sa vyžaduje dlhšia životnosť spojovacieho prvku.

Do prostredia s vysokým obsahom chloridov, pri priamom kontakte so slanou vodou alebo v mimoriadne agresívnom chemickom prostredí je potrebné vybrať materiál podľa konkrétnej koróznej záťaže.

Spracovanie a montáž

1. Zmerajte celkovú hrúbku materiálu v mieste montáže.
2. Vyberte požadovanú veľkosť vnútorného závitu.
3. Zvoľte variant, ktorého rozsah GRIP zodpovedá hrúbke materiálu.
4. Vyvŕtajte montážny otvor s predpísaným priemerom.
5. Vytvorte zahĺbenie zodpovedajúce rozmerom zapustenej hlavy.
6. Odstráňte triesky, ostré hrany a väčšie otrepy.
7. Na nitovacie náradie nasaďte závitový tŕň správnej veľkosti.
8. Maticový nit naskrutkujte na závitový tŕň.
9. Vložte celý driek nitu do pripraveného otvoru.
10. Nitovacie náradie držte kolmo k povrchu materiálu.
11. Aktivujte náradie a vytvorte správne zovretie nitu.
12. Vyskrutkujte závitový tŕň z osadeného nitu.
13. Skontrolujte zarovnanie hlavy, pevnosť ukotvenia a funkčnosť závitu.

Nerezové maticové nity spravidla vyžadujú vyššiu osadzovaciu silu než porovnateľné hliníkové alebo oceľové pozinkované varianty. Nitovacie náradie musí byť určené pre konkrétnu veľkosť a materiál nitu.

Spotreba

Na vytvorenie jedného závitového montážneho bodu je potrebný jeden maticový nit ZH RD A2. Celková spotreba zodpovedá počtu závitových otvorov požadovaných konštrukciou.

Technické údaje

Dostupné varianty

Rozmery a varianty sú spracované podľa oficiálneho katalógu BestBolt. Maximálne uťahovacie momenty nie sú pri týchto variantoch v katalógovej tabuľke uvedené, preto ich treba overiť u výrobcu podľa konkrétnej aplikácie.

Vysvetlenie rozmerov

• Závit – veľkosť vnútorného metrického závitu.
• GRIP – rozsah celkovej hrúbky materiálu vhodný na správne osadenie nitu.
• D – vonkajší priemer ryhovaného drieku.
• Vrták – odporúčaný menovitý priemer montážneho otvoru.
• T – vonkajší priemer zapustenej hlavy.
• K – výška zapustenej hlavy.
• L – celková dĺžka maticového nitu pred osadením.

Ako vybrať správny variant

Najskôr vyberte veľkosť vnútorného závitu podľa skrutky, ktorá sa bude do maticového nitu montovať. Následne zmerajte celkovú hrúbku materiálu v mieste osadenia. Nameraná hodnota musí ležať v rozsahu GRIP konkrétneho variantu.

• M4, GRIP 3,5–5,0 mm – pre materiály s hrúbkou od 3,5 do 5,0 mm,
• M5, GRIP 1,5–3,5 mm – pre materiály s hrúbkou od 1,5 do 3,5 mm,
• M5, GRIP 4,0–6,0 mm – pre materiály s hrúbkou od 4,0 do 6,0 mm,
• M6, GRIP 1,5–4,0 mm – pre materiály s hrúbkou od 1,5 do 4,0 mm,
• M6, GRIP 4,5–6,5 mm – pre materiály s hrúbkou od 4,5 do 6,5 mm.

Pred vyvŕtaním otvoru vždy skontrolujte priemer drieku a odporúčaný priemer vrtáka konkrétneho variantu. Pri zapustenej hlave je zároveň potrebné správne pripraviť zahĺbenie.

Odporúčané náradie

• ručné alebo pákové kliešte na maticové nity,
• akumulátorové nitovacie zariadenie,
• pneumatické alebo hydropneumatické nitovacie zariadenie,
• závitový tŕň M4, M5 alebo M6,
• vrták do kovu s predpísaným priemerom,
• záhlbník vhodného priemeru,
• odihlovací nástroj,
• momentový kľúč na kontrolované uťahovanie skrutky.

Odporúčaný spojovací materiál

• metrické skrutky M4, M5 alebo M6 podľa zvoleného variantu,
• nerezové skrutky A2 na zachovanie koróznej odolnosti zostavy,
• skrutky vhodnej dĺžky podľa hrúbky montovaného dielu,
• podložky vhodného rozmeru,
• poistné prvky proti samovoľnému uvoľneniu,
• montážny prípravok určený na nerezové závitové spoje.

Prevencia zadretia nerezového závitu

Pri montáži nerezovej skrutky do nerezového maticového nitu môže pri vysokom trení, rýchlom uťahovaní alebo nadmernom zaťažení vzniknúť zadretie závitu. Skrutku preto uťahujte plynulo, pri nižších otáčkach a bez nadmernej sily.

Pri opakovane rozoberateľných alebo viac namáhaných spojoch je vhodné použiť montážny prípravok určený na nerezové závity.

Najčastejšie chyby pri montáži

• výber nesprávneho rozsahu zovretia GRIP,
• vyvŕtanie príliš veľkého alebo nepravidelného otvoru,
• nesprávne vytvorené zahĺbenie,
• príliš hlboké zahĺbenie a nedostatočné podopretie hlavy,
• príliš plytké zahĺbenie a vystupujúca hlava,
• použitie nesprávneho závitového tŕňa,
• nedostatočné zdeformovanie maticového nitu,
• nadmerná osadzovacia sila a poškodenie závitu,
• šikmé osadenie nitu,
• ponechanie výrazných otrepov v montážnom otvore,
• rýchle uťahovanie nerezovej skrutky a zadretie závitu,
• použitie náradia s nedostatočnou osadzovacou silou.

Nosnosť a pevnosť spoja

Pevnosť výsledného spoja závisí od veľkosti závitu, rozsahu zovretia, hrúbky a pevnosti podkladového materiálu, presnosti montážneho otvoru, kvality zahĺbenia, správneho osadenia a smeru pôsobiaceho zaťaženia.

Pri nosných, bezpečnostných alebo konštrukčne významných spojoch musí vhodnosť konkrétneho variantu a uťahovací moment overiť projektant, technik alebo výrobca spojovacieho materiálu.

Korózna odolnosť

Nerezová oceľ A2 je vhodná pre bežné vonkajšie prostredie, vlhké priestory a množstvo technických aplikácií. Skutočná korózna odolnosť závisí od okolitého prostredia, kontaktu s inými kovmi, chemického zaťaženia a spôsobu montáže.

Pri spojení rozdielnych kovov vo vlhkom prostredí môže vzniknúť galvanická korózia. Kombináciu materiálov je preto potrebné posúdiť podľa konkrétnych podmienok použitia.

Údržba

Správne osadené maticové nity ZH RD A2 nevyžadujú osobitnú údržbu. Pri pravidelne rozoberaných spojoch odporúčame kontrolovať stav vnútorného závitu, pevnosť ukotvenia, prípadné pretáčanie nitu a známky mechanického alebo korózneho poškodenia.

Skladovanie

Maticové nity skladujte v suchom, čistom a dobre vetranom priestore, ideálne v pôvodnom balení. Chráňte ich pred agresívnymi chemikáliami, kovovým prachom z uhlíkovej ocele a mechanickým poškodením závitu alebo ryhovaného drieku.

Dokumenty na stiahnutie

• Katalóg BestBolt – nitovacie matice, závitové vložky a prvky do plechu
• Rozmerová tabuľka maticových nitov ZH RD A2
• Návod na montáž maticových nitov

FAQ – často kladené otázky

Čo znamená označenie ZH RD A2?

ZH označuje zapustenú hlavu, RD okrúhly ryhovaný driek a A2 vyhotovenie z nehrdzavejúcej ocele.

Na čo sa maticové nity ZH RD A2 používajú?

Používajú sa na vytvorenie pevného vnútorného závitu v tenkých plechoch, profiloch a dutých konštrukciách, ku ktorým je prístup iba z jednej strany.

Aké závity sú dostupné?

Podľa katalógu BestBolt sú dostupné varianty s vnútorným závitom M4, M5 a M6.

Akú funkciu má zapustená hlava?

Zapustená hlava umožňuje po vytvorení správneho zahĺbenia osadiť hlavu nitu do jednej roviny s povrchom materiálu.

Je potrebné vytvoriť zahĺbenie?

Áno. Pre správne osadenie zapustenej hlavy je potrebné vytvoriť zahĺbenie zodpovedajúce priemeru a výške hlavy konkrétneho variantu.

Prečo má nit ryhovaný driek?

Ryhovanie zvyšuje kontakt so stenou montážneho otvoru a pomáha obmedziť pretáčanie osadeného nitu.

Čo znamená rozsah GRIP?

GRIP označuje rozsah celkovej hrúbky materiálu, v ktorom sa môže konkrétny maticový nit správne zdeformovať a pevne ukotviť.

Je pri montáži potrebný prístup z oboch strán?

Nie. Maticový nit sa osádza iba z jednej prístupnej strany materiálu.

Aké náradie je potrebné?

Potrebné sú kliešte alebo zariadenie určené na nerezové maticové nity, vhodný závitový tŕň, vrták a záhlbník.

Aký otvor je potrebné vyvŕtať?

Pre závit M4 je určený otvor s priemerom 6 mm, pre M5 otvor s priemerom 7 mm a pre M6 otvor s priemerom 9 mm.

Sú maticové nity ZH RD A2 vhodné do exteriéru?

Áno. Nerezová oceľ A2 poskytuje zvýšenú odolnosť proti korózii a je vhodná pre väčšinu bežných vonkajších aplikácií.

Sú vhodné do prostredia so slanou vodou?

Pre prostredie s vysokým obsahom chloridov alebo priamym kontaktom so slanou vodou nemusí byť oceľ A2 dostatočná. Materiál je potrebné vybrať podľa konkrétnej koróznej záťaže.

Môže sa nerezový závit zadrať?

Áno. Pri rýchlom uťahovaní, vysokom trení alebo nadmernom zaťažení môže dôjsť k zadretiu. Odporúča sa plynulá montáž a vhodný prípravok na nerezové závity.

Dá sa skrutka opakovane demontovať?

Áno. Správne osadený maticový nit vytvára trvalý vnútorný závit umožňujúci opakovanú montáž a demontáž skrutky.

Aký je rozdiel medzi ZH RD A2 a PH RD A2?

ZH RD A2 má zapustenú hlavu určenú na zarovnanie s povrchom. PH RD A2 má plochú hlavu s väčšou dosadacou plochou, ktorá zostáva nad povrchom materiálu.
