M6 PH RD A2 (0,5-3,0) L = 15,5 Maticové nity

Špecifikácie

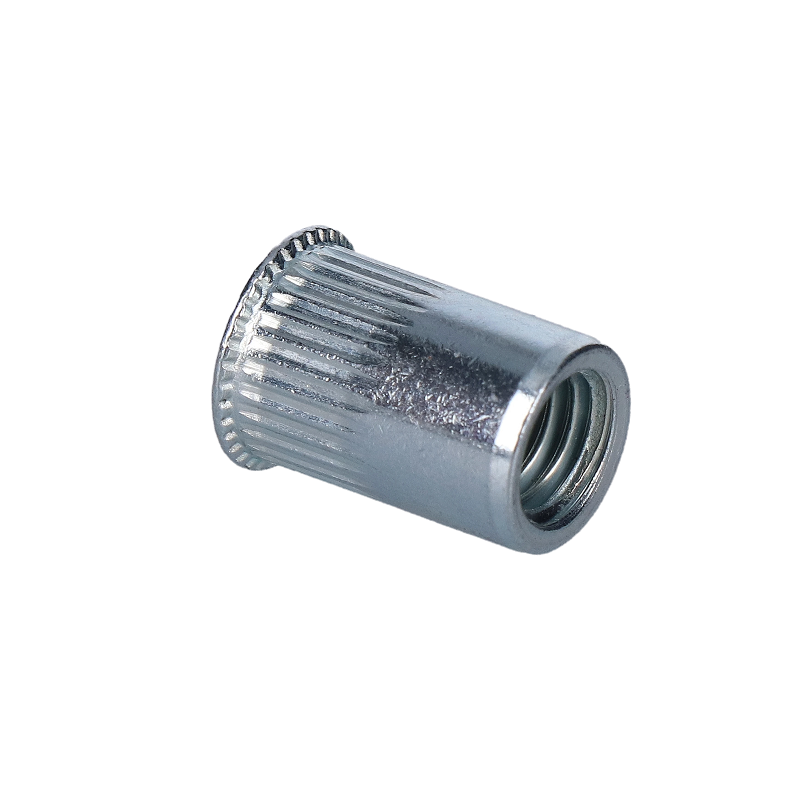

MH RD A2 – nerezové maticové nity s mikro hlavou a ryhovaným driekom

MH RD A2 sú kvalitné nerezové maticové nity s mikro hlavou a okrúhlym ryhovaným driekom. Používajú sa na vytvorenie pevného a opakovane použiteľného vnútorného závitu v tenkostenných plechoch, kovových profiloch, dutých konštrukciách a ďalších materiáloch, v ktorých nie je možné vytvoriť dostatočne pevný závit bežným závitníkom.

Maticové nity sa osádzajú iba z jednej prístupnej strany materiálu. Sú preto vhodné aj do uzavretých profilov, rámov, opláštení, elektrických rozvádzačov a strojových konštrukcií, ku ktorým nie je prístup zo zadnej strany. Po správnom osadení vznikne pevný vnútorný metrický závit umožňujúci opakovanú montáž a demontáž skrutky.

Mikro hlava MH má nízky profil a po osadení iba minimálne vystupuje nad povrch materiálu. Ryhovaný driek RD zvyšuje kontakt so stenou montážneho otvoru a pomáha obmedziť pretáčanie nitu pri uťahovaní alebo povoľovaní skrutky.

Vyhotovenie z nehrdzavejúcej ocele A2 poskytuje zvýšenú odolnosť proti korózii. Maticové nity sú vhodné na použitie v interiéri aj exteriéri a v prostrediach, kde sa vyžaduje vyššia životnosť spojovacieho prvku než pri bežnom pozinkovanom oceľovom vyhotovení.

Význam označenia MH RD A2

• MH – mikro hlava s nízkym profilom,
• RD – okrúhly ryhovaný driek,
• A2 – nehrdzavejúca oceľ triedy A2.

Výhody produktu

• vytvorenie pevného vnútorného závitu v tenkom materiáli,
• montáž iba z jednej prístupnej strany konštrukcie,
• vhodné do uzavretých a dutých profilov,
• mikro hlava s minimálnym presahom nad povrchom,
• ryhovaný driek obmedzujúci pretáčanie nitu,
• vyhotovenie z nehrdzavejúcej ocele A2,
• zvýšená odolnosť proti korózii,
• vhodné do interiéru aj exteriéru,
• možnosť opakovanej montáže a demontáže skrutky,
• nie je potrebné zváranie závitovej matice,
• rýchla montáž nitovacími kliešťami,
• dostupné závity od M3 do M12,
• viaceré rozsahy zovretia pre rôzne hrúbky materiálu.

Oblasti použitia

• tenkostenné oceľové a nerezové plechy,
• kovové a hliníkové profily,
• uzavreté a duté profily,
• nerezové konštrukcie,
• strojárska a zámočnícka výroba,
• automobilový priemysel,
• elektrické rozvádzače a skrine,
• opláštenia strojov a zariadení,
• vzduchotechnické zariadenia,
• kovový nábytok a regálové systémy,
• potravinárske a technologické zariadenia podľa podmienok použitia,
• montáž krytov, držiakov a konzol,
• servisné a demontovateľné spoje,
• vonkajšie kovové konštrukcie.

Konštrukčné vyhotovenie

Maticový nit MH RD A2 pozostáva z nízkej mikro hlavy, okrúhleho ryhovaného drieku, deformovateľnej zóny a vnútorného metrického závitu. Pri montáži sa nit naskrutkuje na závitový tŕň nitovacieho náradia a vloží sa do presne pripraveného otvoru.

Aktivovaním nitovacích klieští sa závitová časť pritiahne smerom k hlave. Zadná časť drieku sa kontrolovane zdeformuje a zovrie podkladový materiál medzi mikro hlavou a vytvoreným zadným lemom. Výsledkom je pevne osadený závitový bod.

Mikro hlava

Mikro hlava vytvára len malý presah nad povrchom materiálu. Je vhodná najmä pri aplikáciách, kde je požadovaný čo najnižší profil spoja, ale nie je možné alebo žiaduce vytvárať kužeľové zahĺbenie pre klasickú zapustenú hlavu.

Mikro hlava má menšiu dosadaciu plochu než plochá hlava. Podklad preto musí byť dostatočne pevný a montážny otvor musí mať správny priemer. Pri mäkkých alebo veľmi tenkých materiáloch je potrebné vhodnosť konkrétneho spoja overiť skúšobnou montážou.

Ryhovaný driek

Ryhovanie na vonkajšom povrchu drieku zvyšuje kontakt so stenou montážneho otvoru. Pomáha obmedziť pretáčanie maticového nitu pri montáži skrutky a pri jej následnom povoľovaní.

Účinnosť ryhovaného drieku závisí od presnosti montážneho otvoru a pevnosti podkladového materiálu. Príliš veľký alebo nepravidelný otvor môže znížiť stabilitu osadeného nitu.

Nerezová oceľ A2

Nerezové vyhotovenie A2 poskytuje zvýšenú odolnosť proti korózii v porovnaní s bežnými oceľovými pozinkovanými maticovými nitmi. Je vhodné pre väčšinu bežných vonkajších aplikácií, prostredie so zvýšenou vlhkosťou a konštrukcie, pri ktorých je požadovaná dlhšia životnosť spojovacieho prvku.

Do prostredia s vysokým obsahom chloridov, pri priamom kontakte so slanou vodou alebo do mimoriadne agresívneho chemického prostredia je potrebné zvoliť materiál podľa konkrétnej koróznej záťaže.

Spracovanie a montáž

1. Zmerajte celkovú hrúbku materiálu v mieste osadenia.
2. Vyberte požadovanú veľkosť vnútorného závitu.
3. Zvoľte variant, ktorého rozsah GRIP zodpovedá hrúbke materiálu.
4. Vyvŕtajte montážny otvor s odporúčaným priemerom.
5. Odstráňte triesky, ostré hrany a väčšie otrepy.
6. Na nitovacie náradie nasaďte závitový tŕň správnej veľkosti.
7. Maticový nit naskrutkujte na závitový tŕň.
8. Vložte celý driek nitu do pripraveného otvoru.
9. Nitovacie náradie držte kolmo k povrchu podkladu.
10. Aktivujte náradie a vytvorte správne zovretie nitu.
11. Vyskrutkujte závitový tŕň z osadeného maticového nitu.
12. Skontrolujte dosadnutie hlavy, pevnosť ukotvenia a funkčnosť závitu.

Pri nastaviteľnom nitovacom náradí je potrebné pracovný zdvih alebo osadzovaciu silu prispôsobiť veľkosti nitu, materiálu nitu a hrúbke podkladu. Nerezové maticové nity spravidla vyžadujú vyššiu osadzovaciu silu než porovnateľné hliníkové alebo oceľové pozinkované varianty.

Spotreba

Na vytvorenie jedného závitového montážneho bodu je potrebný jeden maticový nit MH RD A2. Celková spotreba zodpovedá počtu závitových otvorov požadovaných konštrukciou.

Technické údaje

Dostupné varianty

Vysvetlenie rozmerov

• Závit – veľkosť vnútorného metrického závitu.
• GRIP – rozsah celkovej hrúbky materiálu vhodný na správne osadenie nitu.
• D – vonkajší priemer ryhovaného drieku.
• Vrták – odporúčaný menovitý priemer montážneho otvoru.
• T – vonkajší priemer mikro hlavy.
• K – výška mikro hlavy.
• L – celková dĺžka maticového nitu pred osadením.
• Nm – maximálny uťahovací moment uvedený pre konkrétny variant.

Ako vybrať správny maticový nit

Najskôr vyberte veľkosť vnútorného závitu podľa skrutky, ktorá sa bude do nitu montovať. Následne zmerajte celkovú hrúbku materiálu v mieste osadenia. Nameraná hodnota musí ležať v rozsahu GRIP konkrétneho variantu.

Pri rovnakom závite môžu byť dostupné varianty s rozdielnym rozsahom zovretia, dĺžkou a priemerom drieku. Pred vyvŕtaním otvoru preto vždy skontrolujte presný kód a rozmery vybraného maticového nitu.

• Príliš krátky nit sa v hrubšom materiáli nemusí správne zdeformovať.
• Príliš dlhý nit sa v tenkom materiáli môže deformovať nepravidelne.
• Príliš veľký otvor znižuje účinok ryhovania a môže spôsobiť pretáčanie.
• Príliš malý otvor neumožní správne zasunutie drieku.

Odporúčané náradie

• ručné kliešte na maticové nity,
• pákové nitovacie kliešte,
• akumulátorové nitovacie zariadenie,
• pneumatické alebo hydropneumatické nitovacie zariadenie,
• závitový tŕň zodpovedajúci veľkosti M3 až M12,
• vrták do kovu s predpísaným priemerom,
• odihlovací nástroj,
• momentový kľúč na kontrolované dotiahnutie skrutky.

Odporúčaný spojovací materiál

• metrické skrutky so závitom M3 až M12 podľa vybraného variantu,
• nerezové skrutky A2 pre zachovanie koróznej odolnosti zostavy,
• podložky vhodného rozmeru,
• poistné prvky proti samovoľnému uvoľneniu,
• montážne prípravky na závity vhodné pre nehrdzavejúcu oceľ.

Prevencia zadretia nerezového závitu

Pri montáži nerezovej skrutky do nerezového maticového nitu môže pri vysokom trení alebo príliš rýchlom uťahovaní vzniknúť zadretie závitu. Skrutku preto montujte plynulo, bez nadmerných otáčok a bez prekročenia odporúčaného uťahovacieho momentu.

Pri opakovane rozoberateľných alebo viac namáhaných spojoch je vhodné použiť montážny prípravok určený na nerezové závitové spoje.

Najčastejšie chyby pri montáži

• výber nesprávneho rozsahu zovretia GRIP,
• vyvŕtanie príliš veľkého alebo nepravidelného otvoru,
• použitie nevhodného závitového tŕňa,
• nedostatočné zdeformovanie nitu,
• nadmerná osadzovacia sila a poškodenie závitu,
• šikmé osadenie maticového nitu,
• ponechanie výrazných otrepov v montážnom otvore,
• prekročenie maximálneho uťahovacieho momentu,
• rýchle uťahovanie nerezovej skrutky a zadretie závitu,
• použitie náradia s nedostatočnou osadzovacou silou,
• montáž do poškodeného alebo zdeformovaného podkladu.

Nosnosť a pevnosť spoja

Pevnosť výsledného spoja závisí od veľkosti závitu, rozsahu zovretia, hrúbky a pevnosti podkladového materiálu, presnosti montážneho otvoru, kvality osadenia a smeru pôsobiaceho zaťaženia.

Hodnoty maximálneho momentu uvedené v tabuľke nesmú byť automaticky považované za celkovú nosnosť konštrukčného spoja. Pri nosných, bezpečnostných alebo konštrukčne významných spojoch musí vhodnosť konkrétneho variantu overiť projektant alebo technik.

Korózna odolnosť

Nerezová oceľ A2 je vhodná pre bežné vonkajšie prostredie, vlhké priestory a množstvo priemyselných aplikácií. Skutočná korózna odolnosť však závisí od okolitého prostredia, kontaktu s inými kovmi, chemického zaťaženia a spôsobu montáže.

Pri spojení rozdielnych kovov vo vlhkom prostredí môže vzniknúť galvanická korózia. Materiálovú kombináciu je preto potrebné posúdiť podľa konkrétnych podmienok použitia.

Údržba

Správne osadené maticové nity MH RD A2 nevyžadujú osobitnú údržbu. Pri pravidelne rozoberaných spojoch odporúčame kontrolovať stav vnútorného závitu, pevnosť ukotvenia, prípadné pretáčanie nitu a známky mechanického poškodenia.

Skladovanie

Maticové nity skladujte v suchom, čistom a dobre vetranom priestore, ideálne v pôvodnom balení. Chráňte ich pred agresívnymi chemikáliami, kovovým prachom z uhlíkovej ocele a mechanickým poškodením závitu alebo ryhovaného drieku.

Dokumenty na stiahnutie

• Katalóg BestBolt – nitovacie matice, závitové vložky a prvky do plechu
• Rozmerová tabuľka maticových nitov MH RD A2
• Návod na montáž maticových nitov

FAQ – často kladené otázky

Čo znamená označenie MH RD A2?

MH označuje mikro hlavu, RD okrúhly ryhovaný driek a A2 vyhotovenie z nehrdzavejúcej ocele.

Na čo sa maticové nity MH RD A2 používajú?

Používajú sa na vytvorenie pevného vnútorného závitu v tenkých plechoch, profiloch a dutých konštrukciách, ku ktorým je prístup iba z jednej strany.

Aké závity sú dostupné?

Séria MH RD A2 zahŕňa varianty s vnútorným závitom M3, M4, M5, M6, M8, M10 a M12.

Akú funkciu má mikro hlava?

Mikro hlava má nízky profil a po osadení iba minimálne vystupuje nad povrch materiálu.

Je potrebné pre mikro hlavu vytvárať zahĺbenie?

Bežne nie. Mikro hlava je veľmi nízka a dosadá na povrch materiálu bez potreby klasického kužeľového zahĺbenia.

Prečo má nit ryhovaný driek?

Ryhovanie zvyšuje kontakt so stenou montážneho otvoru a pomáha obmedziť pretáčanie osadeného nitu.

Čo znamená rozsah GRIP?

GRIP označuje rozsah celkovej hrúbky materiálu, v ktorom sa môže konkrétny maticový nit správne zdeformovať a pevne ukotviť.

Je pri montáži potrebný prístup z oboch strán?

Nie. Maticový nit sa osádza iba z jednej prístupnej strany materiálu.

Aké náradie je potrebné na montáž?

Potrebné sú kliešte alebo nitovacie zariadenie určené na maticové nity a závitový tŕň zodpovedajúci veľkosti vybraného závitu.

Sú maticové nity MH RD A2 vhodné do exteriéru?

Áno. Nerezová oceľ A2 poskytuje zvýšenú odolnosť proti korózii a je vhodná pre väčšinu bežných vonkajších aplikácií.

Sú vhodné do prostredia so slanou vodou?

Pre prostredie s vysokým obsahom chloridov alebo priamym kontaktom so slanou vodou nemusí byť oceľ A2 dostatočná. Materiál je potrebné vybrať podľa konkrétnej koróznej záťaže.

Môže sa nerezová skrutka v nerezovom nite zadrať?

Áno. Pri rýchlom uťahovaní, vysokom trení alebo prekročení momentu môže dôjsť k zadretiu nerezového závitu. Odporúča sa plynulá montáž a vhodný prípravok na nerezové závity.

Dá sa skrutka opakovane demontovať?

Áno. Správne osadený maticový nit vytvára trvalý vnútorný závit umožňujúci opakovanú montáž a demontáž skrutky.

Aký je rozdiel medzi MH RD A2 a MH RD ZB?

MH RD A2 je vyrobený z nehrdzavejúcej ocele A2 a poskytuje vyššiu odolnosť proti korózii. MH RD ZB je oceľový variant s pozinkovanou povrchovou úpravou.

Ako zvoliť správny variant?

Vyberte požadovaný závit, zmerajte celkovú hrúbku materiálu a zvoľte variant, ktorého rozsah GRIP túto hodnotu zahŕňa. Následne dodržte predpísaný priemer montážneho otvoru.
