TopKraft Hmoždinka FI M tanierová 10 x 70 s oc.tŕňom a plast. hlavou 200 ks

Špecifikácie

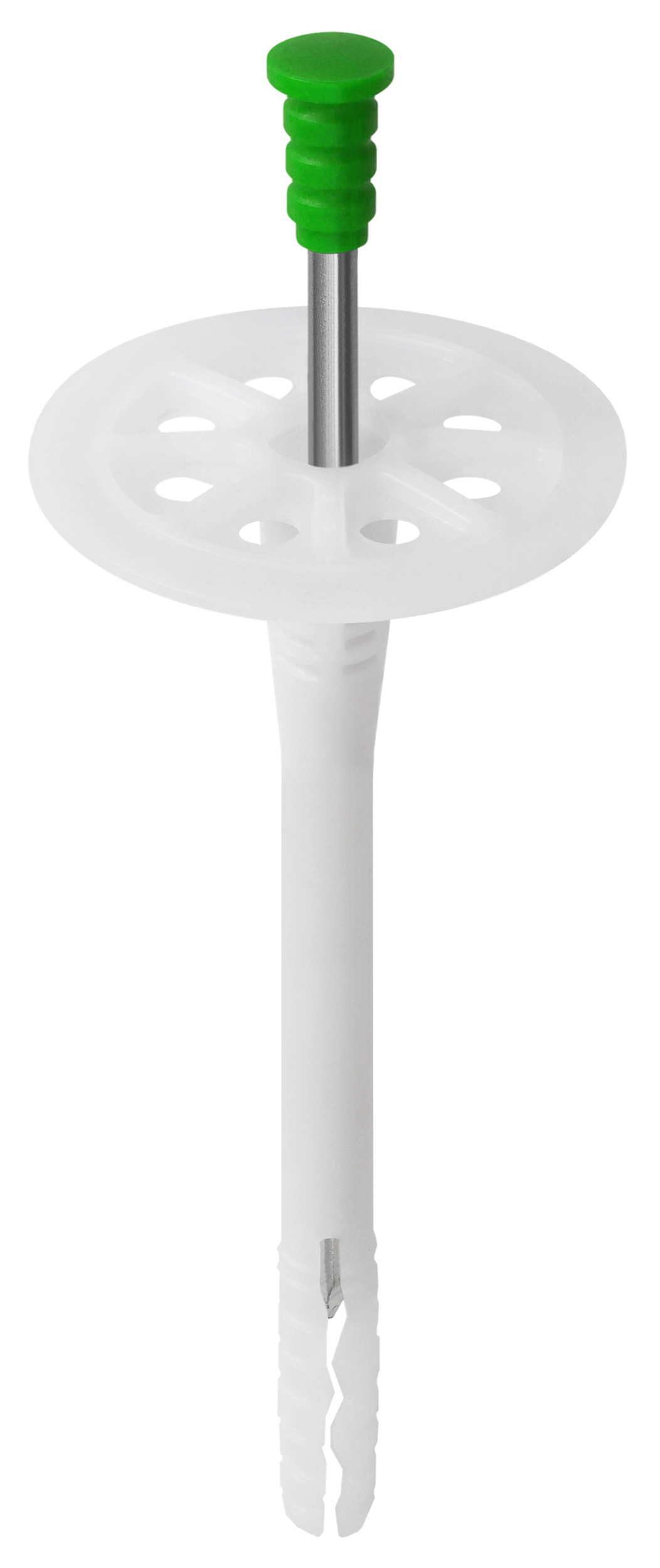

Hmoždinka FI M tanierová 10×70 mm s oceľovým tŕňom a plastovou hlavou

Hmoždinka FI M 10×70 mm je tanierová zatĺkacia hmoždinka určená na mechanické kotvenie tepelnoizolačných dosiek v zatepľovacích systémoch. Je vhodná na kotvenie EPS polystyrénu aj minerálnej vlny (MW) a možno ju použiť v podkladoch kategórie A, B, C, D a E.

Hmoždinka je vyrobená z PP (polypropylénu) a vybavená oceľovým tŕňom s plastovou hlavou. Kombinácia oceľového tŕňa a plastovej hlavy zabezpečuje mechanické upevnenie izolácie a zároveň obmedzuje vznik tepelného mosta v mieste kotvenia. Krátka rozperná časť umožňuje efektívne ukotvenie do vhodného nosného podkladu.

Výhody produktu

• Určená na mechanické kotvenie tepelnej izolácie.
• Vhodná pre EPS polystyrén aj minerálnu vlnu (MW).
• Priemer hmoždinky 10 mm.
• Dĺžka hmoždinky 70 mm.
• Oceľový zatĺkací tŕň.
• Plastová hlava tŕňa pomáha obmedziť tepelný most.
• Krátka rozperná časť.
• Jednoduchá zatĺkacia montáž.
• Vhodná pre podklady kategórie A, B, C, D a E.
• ETA 20/0166 v.02.
• Vhodná na použitie v kontaktných zatepľovacích systémoch ETICS.

Oblasti použitia

Tanierová hmoždinka FI M je určená najmä na mechanické upevňovanie:

• fasádneho EPS polystyrénu,
• dosiek z minerálnej vlny (MW),
• tepelnoizolačných dosiek v kontaktných zatepľovacích systémoch ETICS.

Vhodné podklady

Výrobca uvádza vhodnosť hmoždinky pre podklady kategórie A, B, C, D a E. Konkrétnu vhodnosť pre daný stavebný materiál a požadovanú kotevnú hĺbku je potrebné posúdiť podľa ETA, projektovej dokumentácie a skladby zatepľovacieho systému.

Montáž

1. Tepelnoizolačnú dosku najskôr osaďte a nalepte podľa technologického postupu ETICS.
2. Po vytvrdnutí lepiacej hmoty vyvŕtajte cez izoláciu otvor do nosného podkladu.
3. Priemer vrtáka prispôsobte priemeru hmoždinky – 10 mm.
4. Otvor musí mať dostatočnú hĺbku na správne ukotvenie hmoždinky.
5. Hmoždinku vložte cez izolačnú dosku do pripraveného otvoru.
6. Tanier hmoždinky osaďte v požadovanej polohe voči povrchu izolácie.
7. Oceľový tŕň zatlčte vhodným kladivom, čím sa aktivuje rozperná časť hmoždinky.
8. Skontrolujte pevnosť ukotvenia a správne osadenie taniera.

Dôležité: Počet hmoždiniek na m², rozmiestnenie kotiev, kotevnú hĺbku a vhodnú dĺžku hmoždinky musí určiť projekt alebo technologický predpis konkrétneho zatepľovacieho systému.

Ako zvoliť správnu dĺžku hmoždinky?

Dĺžka hmoždinky sa nevyberá iba podľa hrúbky izolácie. Pri výbere je potrebné zohľadniť hrúbku tepelnej izolácie, vrstvy lepidla, prípadnú starú omietku alebo inú nenosnú vrstvu a požadovanú kotevnú hĺbku v nosnom podklade.

Variant 10×70 mm je preto vhodné použiť iba tam, kde celková skladba umožní dosiahnuť požadovanú kotevnú hĺbku podľa ETA a projektu.

Technické údaje

EPS alebo minerálna vlna

Hmoždinka FI M je podľa výrobcu vhodná na kotvenie EPS aj MW. Pri minerálnej vlne je potrebné vždy dodržať požiadavky konkrétneho zatepľovacieho systému vrátane požadovaného priemeru taniera alebo prípadného použitia doplnkového prítlačného taniera.

Dokumenty na stiahnutie

Európske technické posúdenie: ETA 20/0166 v.02

Pri návrhu a montáži kotvenia odporúčame postupovať podľa aktuálneho ETA dokumentu, projektovej dokumentácie a technologického predpisu použitého systému ETICS.

FAQ – často kladené otázky

Na čo je hmoždinka FI M 10×70 mm určená?

Je určená na mechanické kotvenie tepelnoizolačných dosiek v zatepľovacích systémoch.

Je vhodná na polystyrén?

Áno. Výrobca výslovne uvádza použitie na kotvenie EPS.

Je vhodná aj na minerálnu vlnu?

Áno. Hmoždinka je podľa výrobcu vhodná na kotvenie EPS aj minerálnej vlny (MW).

Aký priemer má hmoždinka?

Priemer hmoždinky je 10 mm.

Aká je dĺžka hmoždinky?

Tento variant má dĺžku 70 mm.

Aký tŕň má hmoždinka?

Hmoždinka je vybavená oceľovým tŕňom s plastovou hlavou.

Je hmoždinka skrutkovacia alebo zatĺkacia?

Ide o zatĺkaciu hmoždinku.

Do akých podkladov je vhodná?

Výrobca uvádza podklady kategórie A, B, C, D a E. Zahŕňajú betón, plné a dutinové murivo, ľahčený betón a pórobetón.

Má hmoždinka ETA?

Áno. Pri produkte je uvedené ETA 20/0166 v.02.

Koľko hmoždiniek potrebujem na 1 m² fasády?

Počet kotiev závisí od konkrétneho systému ETICS, typu izolácie, podkladu, výšky budovy, polohy na fasáde a zaťaženia vetrom. Potrebný počet musí vychádzať z projektu alebo technologického predpisu zatepľovacieho systému.
