TopKraft Hmoždinka FI M tanierová 10 x 160 s oc.tŕňom a plast. hlavou 200 ks

Špecifikácie

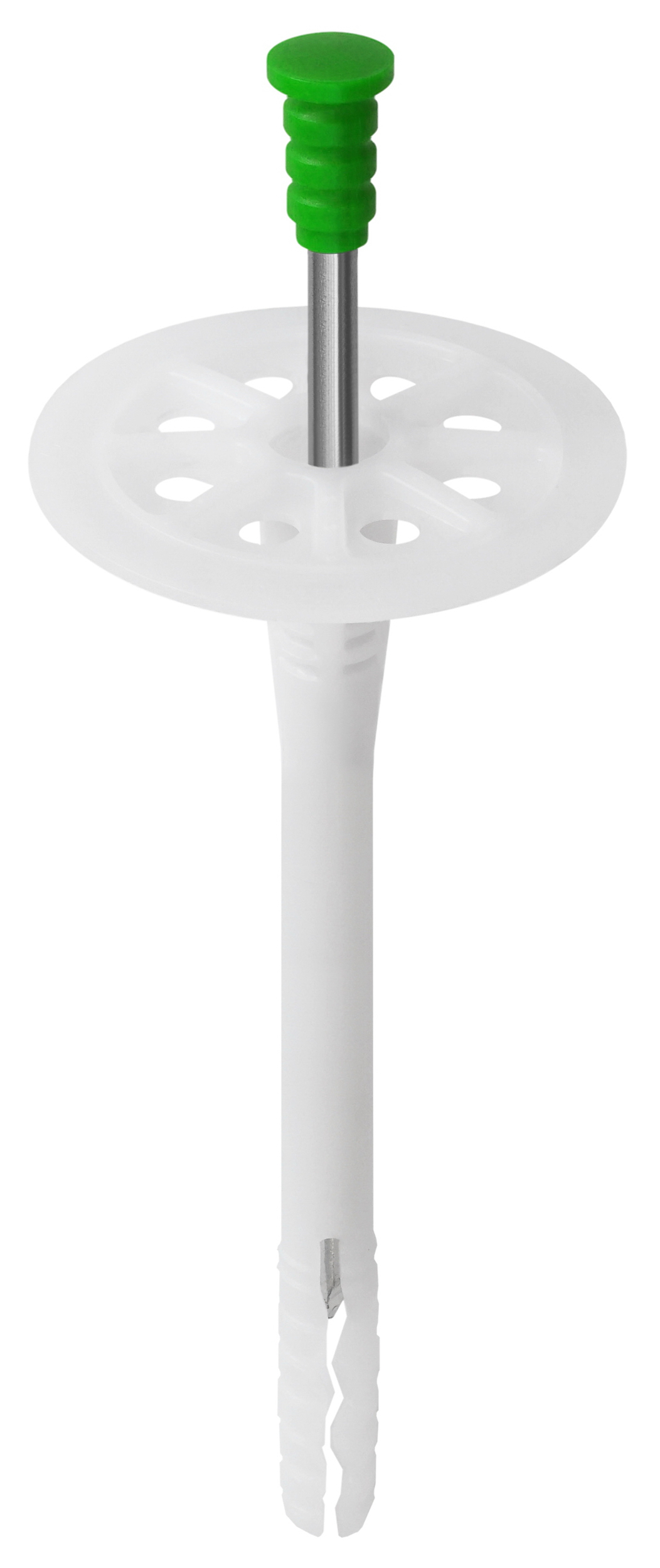

Hmoždinka FI M tanierová 10 × 160 mm s oceľovým tŕňom a plastovou hlavou

Tanierová hmoždinka FI M 10 × 160 mm je fasádna zatĺkacia hmoždinka určená na mechanické upevnenie tepelnoizolačných dosiek v kontaktných zatepľovacích systémoch ETICS. Používa sa pri kotvení fasádneho polystyrénu EPS a minerálnej vlny.

Hmoždinka je vybavená oceľovým tŕňom s plastovou hlavou. Oceľový tŕň zabezpečuje pevné mechanické ukotvenie izolácie, zatiaľ čo plastová hlava pomáha obmedziť vznik bodového tepelného mosta v mieste kotvenia.

Výhody produktu

• Určená na mechanické kotvenie fasádnej tepelnej izolácie.
• Vhodná pre zatepľovacie systémy ETICS.
• Pre fasádny polystyrén EPS a minerálnu vlnu.
• Oceľový tŕň pre pevné a spoľahlivé kotvenie.
• Plastová hlava tŕňa pomáha obmedziť bodový tepelný most.
• Zatĺkací spôsob montáže.
• Priemer hmoždinky 10 mm.
• Dĺžka 160 mm.
• Jednoduchá a rýchla montáž.
• Vhodná pre novostavby aj rekonštrukcie a zatepľovanie fasád.

Oblasti použitia

Tanierová hmoždinka FI M je vhodná najmä na:

• kotvenie fasádneho polystyrénu EPS,
• kotvenie dosiek z minerálnej vlny MW,
• kontaktné zatepľovacie systémy ETICS,
• zatepľovanie rodinných a bytových domov,
• zatepľovanie priemyselných a občianskych budov,
• rekonštrukcie a dodatočné zatepľovanie fasád.

Spracovanie a montáž

1. Tepelnoizolačnú dosku nalepte na pripravený podklad podľa technologického postupu zatepľovacieho systému.
2. Po dostatočnom vytvrdnutí lepiacej hmoty vyvŕtajte cez izoláciu otvor zodpovedajúceho priemeru.
3. Do pripraveného otvoru vložte tanierovú hmoždinku.
4. Tanier hmoždinky osaďte do roviny s povrchom tepelnej izolácie.
5. Oceľový tŕň zatlčte tak, aby došlo k správnemu rozopretiu hmoždinky v podklade.
6. Hmoždinku neosádzajte príliš hlboko ani nenechávajte vystupovať nad povrch izolácie.

Konkrétnu dĺžku hmoždinky je potrebné zvoliť podľa hrúbky izolantu, existujúcich vrstiev fasády a požadovanej kotevnej hĺbky v nosnom podklade.

Spotreba

Počet hmoždiniek na 1 m² sa určuje podľa kotevného plánu konkrétneho zatepľovacieho systému, typu podkladu, výšky objektu a zaťaženia vetrom. Presný počet kotiev musí zodpovedať projektu a technologickému predpisu použitého ETICS.

Technické údaje

Ako zvoliť správnu dĺžku hmoždinky?

Pri výbere dĺžky tanierovej hmoždinky nestačí vychádzať iba z hrúbky polystyrénu alebo minerálnej vlny. Do celkovej dĺžky je potrebné započítať aj hrúbku lepiacej vrstvy, existujúcej omietky a požadovanú hĺbku kotvenia v nosnom podklade.

Hmoždinka s dĺžkou 160 mm preto nemusí automaticky znamenať, že je vhodná pre 160 mm izoláciu. Vždy musí zostať dostatočná časť hmoždinky na bezpečné ukotvenie v nosnom podklade.

Oceľový tŕň s plastovou hlavou

Oceľový tŕň poskytuje vysokú mechanickú pevnosť pri upevnení izolácie. Plastová hlava na konci tŕňa zároveň obmedzuje priamy kontakt kovovej časti s povrchom fasády, čím pomáha znižovať bodový prestup tepla v mieste kotvenia.

Dokumenty na stiahnutie

Technickú dokumentáciu, vyhlásenie o parametroch alebo príslušné schválenie odporúčame pripojiť podľa presného označenia a výrobnej série hmoždinky. Pri použití v certifikovanom ETICS je potrebné dodržať skladbu a kotevný plán konkrétneho zatepľovacieho systému.

FAQ – často kladené otázky

Na čo je hmoždinka FI M 10 × 160 mm určená?

Je určená na mechanické kotvenie fasádnych tepelnoizolačných dosiek v kontaktných zatepľovacích systémoch.

Je vhodná na polystyrén?

Áno. Rad FI M je určený na kotvenie fasádnej tepelnej izolácie vrátane EPS.

Je vhodná aj na minerálnu vlnu?

Áno, hmoždinky tohto typu sa používajú aj na mechanické kotvenie minerálnej vlny v zatepľovacích systémoch.

Aký tŕň má hmoždinka?

Hmoždinka je vybavená oceľovým tŕňom s plastovou hlavou.

Aký je priemer hmoždinky?

Priemer hmoždinky je 10 mm.

Aká je dĺžka hmoždinky?

Celková dĺžka je 160 mm.

Je hmoždinka 160 mm vhodná na 160 mm polystyrén?

Nie automaticky. K hrúbke izolácie je potrebné pripočítať lepiacu vrstvu, prípadnú pôvodnú omietku a potrebnú kotevnú hĺbku v nosnom podklade. Preto sa pri 160 mm izolácii spravidla volí dlhšia hmoždinka podľa konkrétnej skladby a kotevného plánu.

Ako sa hmoždinka montuje?

Po vyvŕtaní otvoru sa hmoždinka vloží cez tepelnú izoláciu do podkladu a následne sa oceľový tŕň zatlčie, čím sa hmoždinka rozoprie a ukotví.

Koľko hmoždiniek potrebujem na 1 m²?

Počet hmoždiniek sa určuje podľa kotevného plánu ETICS, podkladu, výšky budovy a zaťaženia vetrom. Presný počet musí zodpovedať projektu a predpisu konkrétneho zatepľovacieho systému.
