M6 PH RD AL Maticový nit (0,5-2,5)

Špecifikácie

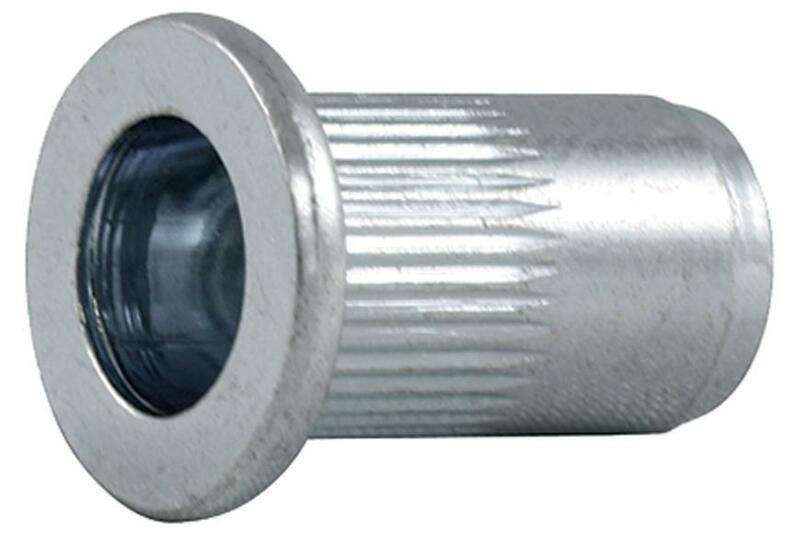

PH RD AL – hliníkové maticové nity s plochou hlavou a ryhovaným driekom

PH RD AL sú hliníkové maticové nity s plochou hlavou a okrúhlym ryhovaným driekom. Slúžia na vytvorenie pevného vnútorného metrického závitu v tenkých plechoch, profiloch a dutých konštrukciách, v ktorých nie je možné vytvoriť dostatočne pevný závit priamo v základnom materiáli.

Maticové nity sa osádzajú iba z jednej prístupnej strany materiálu. Sú preto vhodné aj do uzavretých profilov, rámov, krytov, rozvádzačov a ďalších konštrukcií bez prístupu zo zadnej strany. Po správnom osadení vytvoria trvalý závitový bod, do ktorého možno skrutku opakovane montovať a demontovať.

Plochá hlava PH vytvára väčšiu dosadaciu plochu na povrchu materiálu a pomáha rovnomerne rozložiť zaťaženie. Ryhovaný driek RD zvyšuje kontakt so stenou montážneho otvoru a obmedzuje pretáčanie nitu pri uťahovaní alebo povoľovaní skrutky.

Hliníkové vyhotovenie sa vyznačuje nízkou hmotnosťou, jednoduchým osadením a nižšou potrebnou nitovacou silou než pri oceľových alebo nerezových maticových nitoch. Sortiment zahŕňa závity M3, M4, M5, M6 a M8.

Význam označenia PH RD AL

• PH – plochá hlava,
• RD – okrúhly ryhovaný driek,
• AL – hliníkové materiálové vyhotovenie.

Výhody produktu

• vytvorenie pevného vnútorného závitu v tenkom materiáli,
• montáž iba z jednej prístupnej strany,
• vhodné do uzavretých a dutých profilov,
• plochá hlava s veľkou dosadacou plochou,
• ryhovaný driek obmedzujúci pretáčanie nitu,
• nízka hmotnosť hliníkového vyhotovenia,
• nižšia sila potrebná na osadenie,
• rýchla montáž nitovacími kliešťami,
• nie je potrebné zváranie ani prístup zo zadnej strany,
• možnosť opakovanej montáže a demontáže skrutky,
• vhodné pre ľahké plechové a profilové konštrukcie,
• dostupné závity M3 až M8.

Oblasti použitia

• tenkostenné plechy,
• hliníkové profily a konštrukcie,
• kovové profily,
• uzavreté a duté profily,
• elektrické rozvádzače a skrine,
• opláštenia strojov a zariadení,
• kovový nábytok a regálové systémy,
• vzduchotechnické zariadenia,
• automobilové a strojárske konštrukcie,
• montáž krytov, držiakov a konzol,
• ľahké konštrukčné zostavy,
• servisné a demontovateľné spoje.

Konštrukčné vyhotovenie

Maticový nit PH RD AL pozostáva z plochej hlavy, okrúhleho ryhovaného drieku, deformovateľnej časti a vnútorného metrického závitu. Pri osádzaní sa nit naskrutkuje na závitový tŕň nitovacích klieští a vloží do pripraveného montážneho otvoru.

Aktivovaním nitovacieho náradia sa závitová časť pritiahne smerom k hlave. Zadná časť drieku sa kontrolovane zdeformuje a zovrie podkladový materiál medzi plochou hlavou a vytvoreným zadným lemom.

Plochá hlava

Plochá hlava vytvára širšiu dosadaciu plochu než mikro hlava. Pomáha rozložiť zaťaženie v okolí otvoru a znižuje riziko pretiahnutia nitu cez tenký materiál.

Pre plochú hlavu nie je potrebné vytvárať zahĺbenie. Po osadení zostáva hlava mierne vystupovať nad povrch podkladu.

Ryhovaný driek

Ryhovanie na vonkajšom povrchu drieku zvyšuje kontakt so stenou montážneho otvoru. Pomáha tak obmedziť pretáčanie maticového nitu pri montáži a následnom uťahovaní alebo povoľovaní skrutky.

Pre správnu funkciu ryhovaného drieku musí mať montážny otvor odporúčaný priemer. Príliš veľký alebo nepravidelný otvor môže znížiť stabilitu osadeného nitu.

Hliníkové vyhotovenie

Hliník má nízku hmotnosť, dobrú spracovateľnosť a pri osádzaní vyžaduje menšiu silu než oceľové alebo nerezové maticové nity. Je vhodný najmä pre ľahké konštrukcie, hliníkové profily a aplikácie bez extrémneho mechanického zaťaženia.

Pri vysoko namáhaných alebo bezpečnostne významných spojoch je potrebné overiť vhodnosť hliníkového vyhotovenia podľa konkrétneho zaťaženia.

Spracovanie a montáž

1. Zmerajte celkovú hrúbku materiálu v mieste osadenia.
2. Vyberte požadovanú veľkosť vnútorného závitu.
3. Zvoľte variant, ktorého rozsah GRIP zodpovedá hrúbke materiálu.
4. Vyvŕtajte montážny otvor s predpísaným priemerom.
5. Odstráňte triesky, ostré hrany a väčšie otrepy.
6. Na nitovacie náradie nasaďte závitový tŕň správnej veľkosti.
7. Maticový nit naskrutkujte na závitový tŕň.
8. Vložte celý driek nitu do pripraveného otvoru.
9. Nitovacie náradie držte kolmo k povrchu materiálu.
10. Aktivujte náradie a vytvorte správne zovretie nitu.
11. Vyskrutkujte závitový tŕň z osadeného nitu.
12. Skontrolujte dosadnutie hlavy, pevnosť ukotvenia a funkčnosť závitu.

Pri nastaviteľnom nitovacom náradí prispôsobte pracovný zdvih alebo silu veľkosti nitu a hrúbke podkladu. Nadmerná sila môže poškodiť hliníkový nit, vnútorný závit alebo tenký podkladový materiál.

Spotreba

Na vytvorenie jedného závitového montážneho bodu je potrebný 1 maticový nit PH RD AL.

Technické údaje

Dostupné varianty

Vysvetlenie rozmerov

• Závit – veľkosť vnútorného metrického závitu.
• GRIP – rozsah celkovej hrúbky materiálu vhodný na správne osadenie nitu.
• D – vonkajší priemer ryhovaného drieku.
• Priemer otvoru – odporúčaný menovitý priemer montážneho otvoru.
• T – vonkajší priemer plochej hlavy.
• K – výška plochej hlavy.
• L – celková dĺžka maticového nitu pred osadením.
• Nm – maximálny uťahovací moment uvedený pre konkrétny variant.

Ako vybrať správny variant

Najskôr vyberte veľkosť vnútorného závitu podľa skrutky, ktorá sa bude do maticového nitu montovať. Následne zmerajte celkovú hrúbku materiálu a vyberte variant, ktorého rozsah GRIP túto hodnotu zahŕňa.

• M3 – materiál s hrúbkou 0,5 až 1,5 mm,
• M4 – materiál s hrúbkou 0,5 až 2,0 mm,
• M5 – materiál s hrúbkou 0,5 až 2,5 mm,
• M6 – materiál s hrúbkou 0,5 až 2,5 mm,
• M8 – materiál s hrúbkou 1,0 až 3,0 mm.

Pred vŕtaním vždy skontrolujte odporúčaný priemer montážneho otvoru konkrétneho variantu.

Odporúčané náradie

• ručné kliešte na maticové nity,
• pákové nitovacie kliešte,
• akumulátorové nitovacie zariadenie,
• pneumatické alebo hydropneumatické nitovacie zariadenie,
• závitový tŕň M3, M4, M5, M6 alebo M8,
• vrták do kovu s predpísaným priemerom,
• odihlovací nástroj,
• momentový kľúč na kontrolované dotiahnutie skrutky.

Odporúčaný spojovací materiál

• metrické skrutky M3 až M8 podľa vybraného variantu,
• skrutky vhodnej dĺžky podľa hrúbky upevňovaného dielu,
• ploché podložky,
• poistné podložky,
• poistné prvky proti samovoľnému uvoľneniu.

Najčastejšie chyby pri montáži

• výber nesprávneho rozsahu zovretia GRIP,
• vyvŕtanie príliš veľkého alebo nepravidelného otvoru,
• použitie nesprávneho závitového tŕňa,
• nedostatočné zdeformovanie nitu,
• nadmerná osadzovacia sila a poškodenie hliníkového drieku,
• šikmé osadenie maticového nitu,
• ponechanie výrazných otrepov v montážnom otvore,
• prekročenie maximálneho uťahovacieho momentu,
• montáž do poškodeného alebo zdeformovaného materiálu,
• použitie hliníkového nitu v neprimerane vysoko zaťaženom spoji.

Nosnosť a pevnosť spoja

Pevnosť výsledného spoja závisí od veľkosti závitu, hrúbky a pevnosti podkladového materiálu, presnosti montážneho otvoru, kvality osadenia a smeru pôsobiaceho zaťaženia.

Maximálny moment uvedený v tabuľke nemožno automaticky považovať za nosnosť celého konštrukčného spoja. Pri nosných alebo bezpečnostne významných aplikáciách musí vhodnosť spojenia overiť projektant alebo technik.

Korózna odolnosť a kombinácia materiálov

Hliník prirodzene vytvára ochrannú oxidickú vrstvu. Skutočná odolnosť spoja však závisí od okolitého prostredia, vlhkosti, chemického zaťaženia a kontaktu s inými kovmi.

Pri spojení hliníka s odlišným kovom vo vlhkom prostredí môže vzniknúť galvanická korózia. Materiálovú kombináciu je preto potrebné posúdiť podľa konkrétnych podmienok použitia.

Údržba

Správne osadené maticové nity PH RD AL nevyžadujú osobitnú údržbu. Pri pravidelne rozoberaných spojoch odporúčame kontrolovať stav vnútorného závitu, pevnosť ukotvenia a prípadné pretáčanie nitu.

Skladovanie

Maticové nity skladujte v suchom, čistom a dobre vetranom priestore, ideálne v pôvodnom balení. Chráňte ich pred agresívnymi chemickými látkami, nadmernou vlhkosťou a mechanickým poškodením závitu alebo drieku.

Dokumenty na stiahnutie

• Katalóg BestBolt – nitovacie matice, závitové vložky a prvky do plechu
• Rozmerová tabuľka maticových nitov PH RD AL
• Návod na montáž maticových nitov

FAQ – často kladené otázky

Čo znamená označenie PH RD AL?

PH označuje plochú hlavu, RD okrúhly ryhovaný driek a AL hliníkové vyhotovenie.

Na čo sa maticové nity PH RD AL používajú?

Používajú sa na vytvorenie pevného vnútorného závitu v tenkých plechoch, profiloch a dutých konštrukciách prístupných iba z jednej strany.

Aké závity sú dostupné?

Dostupné sú varianty so závitom M3, M4, M5, M6 a M8.

Akú funkciu má plochá hlava?

Plochá hlava vytvára väčšiu dosadaciu plochu a pomáha rozložiť zaťaženie v okolí montážneho otvoru.

Je potrebné vytvoriť zahĺbenie?

Nie. Plochá hlava dosadá priamo na povrch materiálu.

Prečo má nit ryhovaný driek?

Ryhovanie zvyšuje kontakt so stenou montážneho otvoru a pomáha obmedziť pretáčanie nitu.

Čo znamená rozsah GRIP?

GRIP označuje rozsah celkovej hrúbky materiálu, v ktorom sa môže nit správne zdeformovať a pevne ukotviť.

Je pri montáži potrebný prístup z oboch strán?

Nie. Maticový nit sa osádza iba z jednej prístupnej strany materiálu.

Aké náradie je potrebné?

Potrebné sú kliešte alebo nitovacie zariadenie na maticové nity a závitový tŕň zodpovedajúci veľkosti závitu.

Aký montážny otvor je potrebný?

Pre M3 sa používa otvor 5 mm, pre M4 otvor 6 mm, pre M5 otvor 7 mm, pre M6 otvor 9 mm a pre M8 otvor 11 mm.

Aký je rozdiel medzi hliníkovým a oceľovým maticovým nitom?

Hliníkový nit má nižšiu hmotnosť a vyžaduje menšiu osadzovaciu silu. Oceľový variant spravidla poskytuje vyššiu mechanickú pevnosť.

Dá sa skrutka opakovane demontovať?

Áno. Správne osadený maticový nit vytvára trvalý vnútorný závit umožňujúci opakovanú montáž a demontáž skrutky.
