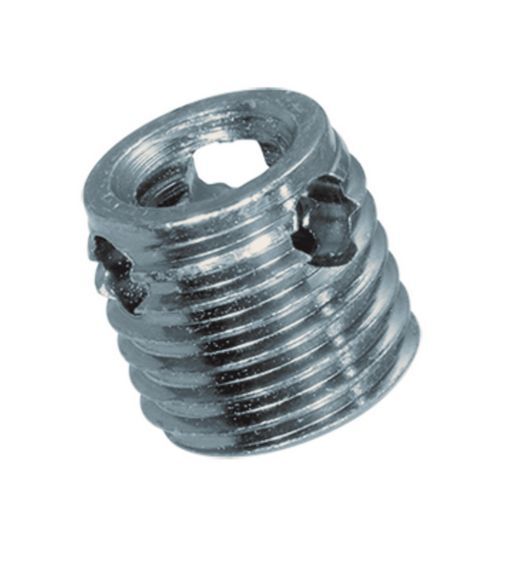

ENSAT 308 – samorezná závitová vložka

ENSAT 308 je dlhá samorezná závitová vložka určená na vytvorenie pevného a opakovane použiteľného vnútorného metrického závitu v materiáloch, v ktorých by bol priamo vyrezaný závit nedostatočne pevný alebo náchylný na opotrebovanie.

Vložka má vnútorný metrický závit na montáž skrutky a špeciálny vonkajší závit, pomocou ktorého si pri osádzaní vytvára vlastný závit v pripravenom otvore. Na montáž preto nie je potrebné vopred vyrezávať závit závitníkom. Stačí pripraviť otvor s priemerom zodpovedajúcim materiálu a konkrétnemu rozmeru vložky.

Konštrukcia ENSAT 308 je vybavená reznými otvormi, ktoré uľahčujú vytváranie závitu v podkladovom materiáli. Dlhšie telo v porovnaní s krátkou vložkou ENSAT 307 poskytuje väčšiu styčnú plochu s podkladom a je vhodné na vytváranie odolných závitových spojov s vyššími požiadavkami na ukotvenie.

Podľa katalógu BestBolt je ENSAT 308 dostupná vo veľkostiach M3 až M16, a to v prevedení oceľ pozinkovaná alebo nehrdzavejúca oceľ A2.

Výhody produktu

• vytvorenie pevného vnútorného metrického závitu,
• samorezná montáž bez predchádzajúceho rezania závitu závitníkom,
• špeciálny vonkajší závit na pevné ukotvenie v podklade,
• rezné otvory uľahčujúce vytváranie závitu,
• dlhé vyhotovenie s väčšou styčnou plochou,
• vhodná na spevnenie závitov v menej pevných materiáloch,
• umožňuje opravu poškodených alebo strhnutých závitov,
• odolný závit vhodný na opakovanú montáž a demontáž skrutky,
• nie je potrebné zváranie ani nitovanie,
• jednoduchá montáž pomocou vhodného montážneho nástroja,
• dostupné rozmery M3 až M16,
• pozinkované aj nerezové vyhotovenie.

Oblasti použitia

• zliatiny ľahkých kovov,
• hliník a hliníkové zliatiny,
• liatina,
• mosadz,
• neželezné kovy,
• plasty a tvrdé plasty,
• strojárska výroba,
• automobilový priemysel,
• výroba zariadení a prípravkov,
• oprava poškodených vnútorných závitov,
• spevnenie závitových miest v mäkších materiáloch,
• opakovane rozoberateľné skrutkové spoje,
• výroba dielov s požiadavkou na odolný vnútorný závit.

Konštrukčné vyhotovenie

Samorezná závitová vložka ENSAT 308 je valcový kovový prvok s vnútorným a vonkajším závitom. Vnútorný metrický závit slúži na montáž bežnej metrickej skrutky. Špeciálny vonkajší závit vytvára pri zaskrutkovaní vlastný závit v podkladovom materiáli.

V spodnej časti sa nachádzajú rezné otvory, ktoré vytvárajú rezné hrany a pri montáži odvádzajú vznikajúce triesky. Vložka sa montuje do vopred pripraveného valcového otvoru bez vnútorného závitu.

Rozdiel medzi ENSAT 307 a ENSAT 308

ENSAT 307 predstavuje kratšie vyhotovenie samoreznej závitovej vložky. ENSAT 308 má dlhšie telo a väčšiu kontaktnú plochu s podkladovým materiálom.

Dlhý typ ENSAT 308 je vhodný najmä tam, kde je k dispozícii dostatočná hĺbka otvoru a požaduje sa väčšia dĺžka ukotvenia. Výber musí vždy zohľadniť rozmery dielu, pevnosť podkladu a požadované mechanické zaťaženie spoja.

Materiálové vyhotovenia

Spracovanie a montáž

1. Vyberte požadovanú veľkosť vnútorného metrického závitu.
2. Určte materiál a pevnosť podkladového dielu.
3. Podľa tabuľky výrobcu zvoľte správny priemer montážneho otvoru.
4. Dodržte minimálnu hĺbku otvoru uvedenú pre konkrétny variant.
5. Otvor vyvŕtajte kolmo k povrchu podkladového materiálu.
6. Z otvoru odstráňte triesky, prach a nečistoty.
7. Vložku nasaďte na vhodný montážny nástroj.
8. ENSAT 308 zaskrutkujte kolmo do pripraveného otvoru.
9. Počas montáže zabezpečte plynulé a rovnomerné otáčanie.
10. Vložku osaďte do požadovanej hĺbky vzhľadom na povrch dielu.
11. Montážny nástroj uvoľnite a vyskrutkujte.
12. Skontrolujte polohu vložky a priechodnosť vnútorného závitu.

Presný priemer montážneho otvoru závisí od rozmeru vložky, pevnosti a obrábateľnosti podkladového materiálu. Výrobca preto uvádza rozdielne rozsahy priemerov otvorov pre mäkšie, stredne tvrdé a tvrdšie materiály.

Spotreba

Na vytvorenie jedného vnútorného závitového bodu je potrebná 1 samorezná závitová vložka ENSAT 308.

Technické údaje

Dostupné varianty a montážne rozmery

Rozdelenie odporúčaných priemerov otvorov podľa materiálu

Vysvetlenie rozmerov

• D1 – vnútorný metrický závit určený na montáž skrutky.
• D2 – menovitý priemer špeciálneho vonkajšieho závitu vložky.
• P – stúpanie špeciálneho vonkajšieho závitu.
• L – celková dĺžka samoreznej závitovej vložky.
• Priemer otvoru – odporúčaný približný priemer vŕtaného otvoru podľa vlastností podkladového materiálu.
• Minimálna hĺbka otvoru – najmenšia potrebná hĺbka slepého otvoru podľa katalógu výrobcu.

Ako vybrať správny variant

Najskôr určte veľkosť skrutky, ktorá sa bude do vložky montovať. Táto hodnota zodpovedá vnútornému závitu D1. Následne skontrolujte vonkajší priemer D2, celkovú dĺžku L a dostupnú hrúbku alebo hĺbku podkladového materiálu.

Priemer otvoru vyberte podľa pevnosti a tvrdosti podkladu. Pre mäkšie materiály sa spravidla používa menší priemer otvoru, aby sa vytvorilo dostatočne pevné ukotvenie. Pri tvrdších materiáloch sa používa väčší otvor, ktorý znižuje montážny odpor a riziko poškodenia vložky alebo podkladu.

Príprava otvoru

Montážny otvor musí byť valcový, presne vyvŕtaný a vedený kolmo k povrchu. Pri slepom otvore je potrebné dodržať minimálnu hĺbku uvedenú v tabuľke. Hĺbka otvoru je väčšia než samotná dĺžka vložky, aby zostal priestor na rezanie závitu a vznikajúce triesky.

Príliš malý otvor môže spôsobiť nadmerný montážny moment, deformáciu vložky alebo poškodenie podkladu. Príliš veľký otvor môže znížiť pevnosť ukotvenia a odolnosť vložky proti vytiahnutiu alebo pretáčaniu.

Odporúčané montážne náradie

• ručný montážny nástroj na samorezné závitové vložky,
• strojový montážny tŕň,
• vŕtačka alebo stojanová vŕtačka,
• presný vrták podľa rozmerovej tabuľky,
• hĺbkový doraz pri príprave slepých otvorov,
• momentovo nastaviteľné montážne zariadenie pri sériovej výrobe,
• stlačený vzduch alebo vysávač na odstránenie triesok.

Odporúčaný spojovací materiál

• metrické skrutky M3 až M16 podľa vybraného variantu,
• skrutky vhodnej dĺžky podľa hĺbky vnútorného závitu,
• oceľové skrutky pre pozinkované vložky,
• nerezové skrutky pre vložky z nehrdzavejúcej ocele A2,
• ploché alebo poistné podložky podľa konštrukcie spoja.

Najčastejšie chyby pri montáži

• nesprávne zvolený priemer montážneho otvoru,
• nedostatočná hĺbka slepého otvoru,
• nevyčistenie otvoru od triesok a prachu,
• šikmé založenie závitovej vložky,
• použitie nevhodného montážneho nástroja,
• príliš vysoká rýchlosť osádzania,
• nadmerný montážny moment,
• osadenie vložky príliš hlboko alebo nedostatočne hlboko,
• nesprávne určenie pevnosti podkladového materiálu,
• použitie vložky bez dostatočného materiálu okolo otvoru,
• mechanické zaťaženie vložky pred kontrolou správneho osadenia.

Nosnosť a pevnosť spoja

Pevnosť osadenej vložky závisí od jej veľkosti a dĺžky, materiálového vyhotovenia, priemeru otvoru, pevnosti podkladu, vzdialenosti od okraja a kvality montáže.

Katalóg BestBolt pri rade ENSAT 308 neuvádza konkrétne hodnoty odolnosti proti vytiahnutiu, pretáčaniu ani maximálne uťahovacie momenty. Pri nosných alebo bezpečnostne významných aplikáciách je potrebné spoj overiť výpočtom alebo praktickou skúškou v konkrétnom podkladovom materiáli.

Korózna odolnosť

Pozinkované oceľové vyhotovenie poskytuje základnú ochranu proti korózii a je vhodné najmä do interiéru alebo prostredia s miernou koróznou záťažou.

Nerezová oceľ A2 poskytuje zvýšenú odolnosť proti vlhkosti a poveternostným vplyvom. V prostredí s vysokým obsahom chloridov, agresívnych chemikálií alebo pri kontakte s morskou vodou je potrebné vhodnosť materiálu posúdiť samostatne.

Údržba

Správne osadená samorezná závitová vložka ENSAT 308 nevyžaduje osobitnú údržbu. Pri často rozoberaných spojoch je vhodné kontrolovať stav vnútorného závitu, pevnosť ukotvenia a prípadné uvoľnenie alebo pretáčanie vložky.

Skladovanie

Závitové vložky skladujte v suchom, čistom a dobre vetranom priestore, ideálne v pôvodnom balení. Chráňte ich pred nadmernou vlhkosťou, agresívnymi chemickými látkami a mechanickým poškodením vnútorného alebo vonkajšieho závitu.
