ENSAT 307 Pozinkovaná samorezná závitová vložka M4xM6,5

Špecifikácie

ENSAT 307 – samorezná závitová vložka

ENSAT 307 je krátka samorezná závitová vložka určená na vytvorenie pevného, presného a opakovane použiteľného vnútorného metrického závitu v materiáloch, v ktorých by bol závit vytvorený priamo v podklade nedostatočne pevný alebo náchylný na poškodenie.

Vložka je vybavená vnútorným metrickým závitom na montáž skrutky a špeciálnym vonkajším závitom, pomocou ktorého sa pri osádzaní zareže priamo do pripraveného otvoru. Pred montážou preto nie je potrebné v podkladovom materiáli vyrezávať vnútorný závit závitníkom.

Krátke konštrukčné vyhotovenie radu ENSAT 307 je vhodné najmä pre diely s obmedzenou hrúbkou alebo malou dostupnou hĺbkou otvoru. Používa sa pri výrobe nových závitových miest, spevňovaní závitov v mäkších materiáloch aj pri oprave poškodených alebo strhnutých závitov.

Podľa oficiálneho katalógu BestBolt je séria ENSAT 307 dostupná vo veľkostiach vnútorného závitu od M3 do M16, a to v prevedení oceľ pozinkovaná alebo nehrdzavejúca oceľ A2.

Výhody produktu

• vytvorenie pevného vnútorného metrického závitu,
• samorezná montáž do pripraveného otvoru,
• nie je potrebné vopred rezať závit závitníkom,
• krátke vyhotovenie vhodné do dielov s obmedzenou hrúbkou,
• špeciálny vonkajší závit zabezpečujúci pevné ukotvenie,
• vhodná na spevnenie závitov v mäkších materiáloch,
• možnosť opravy poškodených alebo strhnutých závitov,
• odolný závit vhodný na opakovanú montáž a demontáž skrutky,
• jednoduchá montáž pomocou vhodného montážneho tŕňa,
• bez potreby zvárania alebo nitovania,
• dostupné pozinkované aj nerezové vyhotovenie,
• rozmery vnútorného závitu M3 až M16.

Oblasti použitia

• hliník a hliníkové zliatiny,
• zliatiny ľahkých kovov,
• liatina,
• mosadz,
• neželezné kovy,
• plasty a tvrdé plasty,
• strojárska výroba,
• automobilový priemysel,
• výroba strojov a zariadení,
• elektrotechnické a elektronické zariadenia,
• výroba prípravkov a montážnych dielov,
• oprava poškodených závitových otvorov,
• spevnenie závitov v menej pevných materiáloch,
• opakovane rozoberateľné skrutkové spoje.

Konštrukčné vyhotovenie

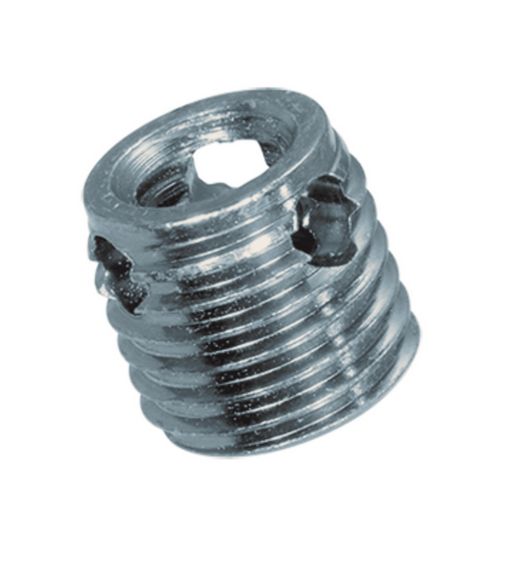

ENSAT 307 je valcová kovová vložka s vnútorným metrickým závitom a špeciálne tvarovaným vonkajším závitom. Vnútorný závit slúži na montáž bežnej metrickej skrutky zodpovedajúcej veľkosti.

Vonkajší závit sa pri zaskrutkovaní zareže do steny presne pripraveného valcového otvoru. Vložka tak vytvorí mechanicky pevné spojenie s podkladovým materiálom a zároveň poskytne odolnejší vnútorný závit.

Krátka celková dĺžka umožňuje použitie v dieloch, kde nie je dostatok priestoru na osadenie dlhšej vložky ENSAT 308.

Rozdiel medzi ENSAT 307 a ENSAT 308

Výber medzi ENSAT 307 a ENSAT 308 musí zohľadniť dostupnú hrúbku podkladu, vlastnosti materiálu, požadovanú pevnosť ukotvenia a konštrukciu celého spoja.

Materiálové vyhotovenia

Spracovanie a montáž

1. Vyberte požadovanú veľkosť vnútorného metrického závitu.
2. Skontrolujte dostupnú hrúbku a hĺbku podkladového materiálu.
3. Určte druh, pevnosť a tvrdosť podkladového materiálu.
4. Podľa tabuľky výrobcu zvoľte správny priemer montážneho otvoru.
5. Vyhotovte otvor kolmo k povrchu dielu.
6. Pri slepom otvore dodržte minimálnu hĺbku uvedenú výrobcom.
7. Z otvoru odstráňte triesky, prach a ostatné nečistoty.
8. Vložku nasaďte na vhodný montážny tŕň alebo nástroj.
9. Vložku založte kolmo na os pripraveného otvoru.
10. Plynulým otáčaním ju zaskrutkujte do podkladového materiálu.
11. ENSAT 307 osaďte do požadovanej polohy vzhľadom na povrch dielu.
12. Uvoľnite a odstráňte montážny nástroj.
13. Skontrolujte správnu polohu a priechodnosť vnútorného závitu.

Presný priemer montážneho otvoru závisí od rozmeru vložky a mechanických vlastností podkladového materiálu. Pri mäkších materiáloch sa používa menší otvor, zatiaľ čo pri tvrdších materiáloch je potrebný väčší priemer, ktorý znižuje montážny odpor.

Spotreba

Na vytvorenie jedného závitového montážneho bodu je potrebná 1 samorezná závitová vložka ENSAT 307.

Technické údaje

Dostupné varianty a montážne rozmery

Upozornenie k produktovým kódom

Pri nerezových variantoch M8 a M10 obsahuje produktový kód v oficiálnom katalógu BestBolt koncovku odlišnú od celkovej dĺžky uvedenej v samostatnom stĺpci L. V tabuľke sú preto produktové kódy aj rozmery uvedené presne podľa katalógu výrobcu.

Rozdelenie odporúčaných otvorov podľa materiálu

Vysvetlenie rozmerov

• D1 – vnútorný metrický závit určený na montáž skrutky.
• D2 – menovitý priemer špeciálneho vonkajšieho závitu vložky.
• P – stúpanie špeciálneho vonkajšieho závitu.
• L – celková dĺžka samoreznej závitovej vložky.
• Priemer otvoru – odporúčaný priemer pripraveného otvoru podľa vlastností podkladového materiálu.
• Minimálna hĺbka otvoru – minimálna hĺbka slepého otvoru potrebná na bezpečné osadenie vložky.

Ako vybrať správny variant

Najskôr vyberte veľkosť vnútorného závitu podľa skrutky, ktorá sa bude do vložky montovať. Následne skontrolujte vonkajší priemer vložky, jej celkovú dĺžku a dostupnú hrúbku podkladového dielu.

• Vnútorný závit D1 musí zodpovedať závitu použitej skrutky.
• Celková dĺžka L musí byť vhodná pre hrúbku alebo hĺbku podkladového dielu.
• Minimálna hĺbka otvoru musí byť dodržaná najmä pri slepých otvoroch.
• Priemer otvoru sa vyberá podľa tvrdosti a pevnosti podkladového materiálu.
• Pozinkovaná oceľ je vhodná na bežné technické použitie.
• Nerezová oceľ A2 je vhodná pri požiadavke na zvýšenú koróznu odolnosť.

Príprava montážneho otvoru

Montážny otvor musí byť valcový, presne vyvŕtaný a vedený kolmo k povrchu. Priemer otvoru má rozhodujúci vplyv na montážny moment a výslednú pevnosť ukotvenia vložky.

Príliš malý otvor môže spôsobiť nadmerný odpor pri montáži, poškodenie vonkajšieho závitu, deformáciu vložky alebo prasknutie podkladového materiálu. Príliš veľký otvor môže znížiť odolnosť vložky proti pretáčaniu a vytiahnutiu.

Pri slepom otvore musí byť jeho hĺbka väčšia než celková dĺžka vložky. Dodatočný priestor je potrebný na bezpečné osadenie a na materiál alebo triesky vznikajúce pri samoreznej montáži.

Montáž do plastu

Pri montáži do plastu je potrebné zohľadniť jeho pevnosť, tvrdosť, pružnosť a citlivosť na praskanie. Vložku je vhodné osádzať pomaly a bez nadmerného zahrievania materiálu.

Pri krehkých plastoch alebo pri otvore umiestnenom blízko okraja odporúčame vykonať skúšobnú montáž. Priemer otvoru musí zodpovedať vlastnostiam konkrétneho plastu, pretože jednotlivé druhy plastov sa môžu pri osádzaní správať rozdielne.

Montáž do kovových materiálov

V kovových materiáloch je potrebné použiť presný vrták a dodržať odporúčaný priemer otvoru podľa pevnosti podkladu. Pri tvrdších materiáloch sa používa väčší priemer otvoru, aby sa znížil montážny moment a riziko poškodenia vložky.

Pri sériovej montáži sa odporúča používať zariadenie s reguláciou otáčok a montážneho momentu. Nastavenie je vhodné overiť skúšobným osadením v rovnakom materiáli, aký bude použitý vo výrobe.

Odporúčané montážne náradie

• ručný montážny tŕň na samorezné závitové vložky,
• strojový montážny tŕň,
• vŕtačka alebo stojanová vŕtačka,
• presný vrták podľa rozmerovej tabuľky,
• hĺbkový doraz na prípravu slepých otvorov,
• momentovo nastaviteľné montážne zariadenie,
• meradlo na kontrolu priemeru a hĺbky otvoru,
• nástroj na odstránenie triesok a nečistôt.

Odporúčaný spojovací materiál

• metrické skrutky M3 až M16 podľa vybraného variantu,
• skrutky s vhodnou pevnostnou triedou,
• skrutky primeranej dĺžky vzhľadom na hĺbku vnútorného závitu,
• oceľové skrutky pre pozinkované vložky,
• nerezové skrutky pre vložky z nehrdzavejúcej ocele A2,
• ploché alebo poistné podložky podľa konštrukcie spoja.

Najčastejšie chyby pri montáži

• nesprávne zvolený priemer montážneho otvoru,
• nedostatočná hĺbka slepého otvoru,
• nevyčistenie otvoru od triesok a prachu,
• šikmé založenie závitovej vložky,
• použitie nevhodného montážneho nástroja,
• príliš vysoká rýchlosť osádzania,
• prekročenie vhodného montážneho momentu,
• osadenie vložky príliš hlboko alebo nad povrch,
• nesprávne určenie tvrdosti podkladového materiálu,
• použitie vložky v príliš tenkom podkladovom diele,
• montáž príliš blízko okraja materiálu,
• použitie skrutky s nesprávnym závitom.

Nosnosť a pevnosť spoja

Pevnosť osadenej vložky závisí od veľkosti vnútorného a vonkajšieho závitu, dĺžky vložky, materiálu vložky, priemeru otvoru, pevnosti podkladového materiálu, vzdialenosti od okraja a kvality montáže.

Oficiálny katalóg BestBolt pri rade ENSAT 307 neuvádza konkrétne hodnoty odolnosti proti vytiahnutiu, pretáčaniu ani maximálne uťahovacie momenty. Pri nosných alebo bezpečnostne významných spojoch je preto potrebné vhodnosť overiť výpočtom alebo praktickou skúškou v konkrétnom materiáli.

Korózna odolnosť

Pozinkované oceľové vyhotovenie poskytuje základnú ochranu proti korózii a je určené najmä do interiéru alebo prostredia s miernou koróznou záťažou.

Nerezová oceľ A2 poskytuje zvýšenú odolnosť proti vlhkosti a bežným poveternostným vplyvom. V prostredí s vysokým obsahom chloridov, agresívnych chemických látok alebo pri kontakte s morskou vodou je potrebné vhodnosť materiálu posúdiť samostatne.

Údržba

Správne osadená závitová vložka ENSAT 307 nevyžaduje osobitnú údržbu. Pri spojoch, ktoré sa často rozoberajú, odporúčame kontrolovať stav vnútorného závitu, pevnosť ukotvenia a prípadné pretáčanie alebo uvoľnenie vložky.

Poškodenú alebo uvoľnenú vložku nie je vhodné ďalej mechanicky zaťažovať bez kontroly a opravy závitového miesta.

Skladovanie

Samorezné závitové vložky skladujte v suchom, čistom a dobre vetranom priestore, ideálne v pôvodnom balení. Chráňte ich pred nadmernou vlhkosťou, agresívnymi chemickými látkami a mechanickým poškodením vnútorného alebo vonkajšieho závitu.

Dokumenty na stiahnutie

• Katalóg BestBolt – nitovacie matice, závitové vložky a prvky do plechu 2025

FAQ – často kladené otázky

Čo je ENSAT 307?

ENSAT 307 je krátka samorezná závitová vložka s vnútorným metrickým závitom a špeciálnym vonkajším závitom, ktorý sa pri montáži zareže do pripraveného otvoru.

Aké závity sú dostupné?

Podľa katalógu BestBolt sú dostupné vnútorné závity M3, M3,5, M4, M5, M6, M8, M10, M12, M14 a M16.

V akých materiáloch sa ENSAT 307 vyrába?

Výrobca uvádza vyhotovenie z pozinkovanej ocele a nehrdzavejúcej ocele A2.

Je potrebné pred montážou vyrezať závit?

Nie. Vložka je samorezná a pri zaskrutkovaní si vytvorí vlastný vonkajší závit v presne pripravenom valcovom otvore.

Aký je rozdiel medzi ENSAT 307 a ENSAT 308?

ENSAT 307 je kratší variant vhodný do dielov s obmedzenou hrúbkou alebo hĺbkou. ENSAT 308 má dlhšie telo a väčšiu kontaktnú plochu s podkladovým materiálom.

Na aké materiály je ENSAT 307 vhodná?

Podľa katalógu výrobcu je určená na zliatiny ľahkých kovov, liatinu, plasty, tvrdé plasty, mosadz a ďalšie neželezné kovy.

Ako sa vyberá priemer otvoru?

Priemer otvoru sa vyberá podľa veľkosti vložky a tvrdosti podkladového materiálu. Mäkšie materiály vyžadujú spravidla menší otvor a tvrdšie materiály väčší otvor.

Aký otvor je potrebný pre ENSAT 307 M3?

Výrobca uvádza otvor 4,6–4,7 mm pre mäkší materiál, 4,7 mm pre stredne tvrdý materiál a 4,7–4,8 mm pre tvrdší materiál.

Aký otvor je potrebný pre ENSAT 307 M4?

Výrobca uvádza otvor 6,0–6,1 mm pre mäkší materiál, 6,1 mm pre stredne tvrdý materiál a 6,1–6,2 mm pre tvrdší materiál.

Aký otvor je potrebný pre ENSAT 307 M6?

Výrobca uvádza otvor 9,3–9,4 mm pre mäkší materiál, 9,4–9,5 mm pre stredne tvrdý materiál a 9,5–9,6 mm pre tvrdší materiál.

Akú dĺžku má ENSAT 307 M6?

Variant M6 má podľa katalógu celkovú dĺžku 8 mm a vyžaduje minimálnu hĺbku otvoru 10 mm.

Akú dĺžku má ENSAT 307 M8?

Variant M8 má podľa rozmerovej tabuľky výrobcu celkovú dĺžku 9 mm a vyžaduje minimálnu hĺbku otvoru 11 mm.

Je možné vložku použiť na opravu poškodeného závitu?

Áno. Poškodený závit možno odvŕtať na požadovaný priemer a následne nahradiť samoreznou vložkou s pôvodnou alebo požadovanou veľkosťou vnútorného závitu.

Je ENSAT 307 vhodná do plastu?

Áno. Katalóg výrobcu uvádza použitie v plastoch aj tvrdých plastoch. Priemer otvoru a montážny postup treba prispôsobiť konkrétnemu typu plastu.

Možno skrutku opakovane demontovať?

Áno. Vložka zostáva ukotvená v podklade a skrutku možno z vnútorného závitu opakovane montovať a demontovať.

Akú nosnosť má ENSAT 307?

Výrobca v katalógu neuvádza jednu všeobecnú hodnotu nosnosti. Pevnosť závisí od rozmeru vložky, podkladového materiálu, priemeru otvoru, vzdialenosti od okraja a kvality montáže.
