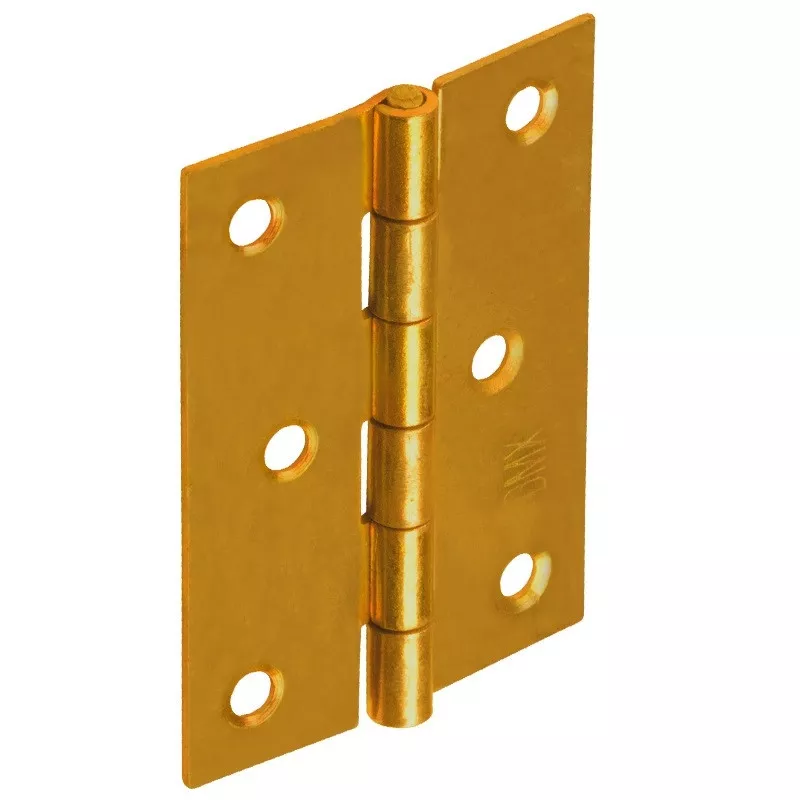

ZS Záves splietaný 30x1

Špecifikácie

ZS – splietaný záves

ZS je praktický splietaný záves určený na vytvorenie pohyblivého spojenia medzi dvoma časťami menších drevených, kovových alebo kombinovaných výrobkov. Používa sa najmä pri výrobe a opravách ľahkých dvierok, skriniek, debničiek, kaziet, úložných boxov a ďalších drobných otváracích konštrukcií.

Splietané vyhotovenie pozostáva z dvoch plochých krídel vzájomne spojených stredovým čapom. Jednotlivé časti závesu sa po montáži môžu otáčať okolo spoločnej osi, čím umožňujú plynulé otváranie a zatváranie pripevneného dielu.

Séria BestBolt ZS je dostupná vo viacerých rozmeroch od 20 × 0,5 mm do 80 × 1,5 mm. Menšie varianty sú vhodné predovšetkým na ľahké kazety, malé skrinky a drobné výrobky, zatiaľ čo väčšie rozmery možno použiť na rozmernejšie dvierka, debničky a úložné boxy.

Výhody produktu

• jednoduché vytvorenie pohyblivého spoja,
• kompaktné splietané vyhotovenie,
• plynulé otáčanie okolo stredového čapu,
• vhodný na menšie dvierka a otváracie diely,
• jednoduchá montáž pomocou vhodných skrutiek alebo vrutov,
• nie je potrebné zváranie,
• malé rozmery vhodné na drobné výrobky,
• viacero rozmerových variantov,
• rozmery od 20 do 80 mm,
• vhodný na výrobu aj opravy,
• praktické použitie v domácnosti, dielni aj remeselnej výrobe.

Oblasti použitia

• malé drevené skrinky,
• nábytkové dvierka,
• drevené a kovové debničky,
• úložné boxy,
• kazety a kufríky,
• ozdobné drevené výrobky,
• modelárske konštrukcie,
• servisné kryty,
• ľahké poklopy,
• drobné nábytkové výrobky,
• opravy existujúcich závesov,
• výroba otváracích a sklopných prvkov.

Konštrukčné vyhotovenie

Splietaný záves ZS sa skladá z dvoch plochých krídel. Ich vnútorné okraje sú vytvarované do striedavo usporiadaných očiek, cez ktoré je vedený spoločný stredový čap. Tento čap vytvára os otáčania závesu.

Po správnej montáži je jedno krídlo upevnené na pevnej časti konštrukcie a druhé krídlo na pohyblivom diele. Obe časti sa následne otáčajú okolo spoločného čapu.

Kompaktná konštrukcia umožňuje použitie závesu aj na menších výrobkoch, kde by rozmernejšie stavebné alebo pásové závesy neboli vhodné.

Spracovanie a montáž

1. Vyberte vhodný rozmer závesu podľa veľkosti a hmotnosti pohyblivého dielu.
2. Určte polohu závesu na pevnej a pohyblivej časti konštrukcie.
3. Priložte záves tak, aby bol jeho stredový čap správne umiestnený pri hrane otváraného dielu.
4. Cez montážne otvory vyznačte polohu skrutiek alebo vrutov.
5. Pri montáži do dreva podľa potreby predvŕtajte vodiace otvory.
6. Záves najskôr prichyťte bez úplného dotiahnutia spojovacieho materiálu.
7. Skontrolujte polohu, zarovnanie a rozsah otvárania.
8. Namontujte zostávajúce skrutky alebo vruty.
9. Všetky spoje rovnomerne dotiahnite.
10. Skontrolujte plynulý pohyb závesu bez zadrhávania.

Pri použití viacerých závesov musia byť všetky čapy umiestnené v spoločnej osi. Nesprávne zarovnanie môže spôsobiť zvýšený odpor pri pohybe, deformáciu závesu alebo postupné uvoľňovanie upevňovacích prvkov.

Spotreba

Na jedno malé dvierko alebo pohyblivý diel sa spravidla používajú minimálne 2 kusy závesov. Presný počet závisí od rozmerov, hmotnosti a konštrukcie otváraného prvku.

Pri dlhšom alebo širšom diele môže byť potrebné doplniť tretí záves, ktorý pomôže rovnomernejšie rozložiť zaťaženie.

Technické údaje

Dostupné varianty

Ako vybrať správny rozmer

Rozmer splietaného závesu vyberajte podľa veľkosti, hmotnosti a konštrukcie otváraného dielu. Väčší záves poskytuje spravidla väčšiu montážnu plochu a umožňuje použitie na rozmernejších výrobkoch.

• ZS20 – drobné kazety, modelárske výrobky a veľmi ľahké otváracie diely,
• ZS25 a ZS30 – malé skrinky, debničky a ľahké dvierka,
• ZS40 a ZS50 – bežné menšie nábytkové a remeselné výrobky,
• ZS60 a ZS70 – väčšie debničky, boxy a dvierka,
• ZS80 – rozmernejšie ľahké dvierka a poklopy vyžadujúce pevnejší záves.

Uvedené použitie je orientačné. Vhodnosť konkrétneho variantu závisí aj od počtu závesov, typu podkladu, použitého spojovacieho materiálu a spôsobu zaťaženia.

Odporúčaný spojovací materiál

• drobné vruty do dreva,
• nábytkové skrutky,
• samorezné skrutky do tenkého plechu,
• skrutky s maticami pri priechodnej montáži,
• spojovací materiál s hlavou vhodnou pre montážne otvory závesu.

Priemer spojovacieho materiálu musí zodpovedať skutočným montážnym otvorom konkrétneho závesu. Katalóg BestBolt priemery otvorov pri rade ZS neuvádza, preto je potrebné ich overiť priamo na výrobku.

Montáž do dreva

Pri montáži do dreveného podkladu použite vruty primeraného priemeru a dĺžky. Vruty musia byť dostatočne dlhé, aby sa pevne ukotvili v podklade, nesmú však prechádzať cez pohľadovú alebo vnútornú stranu výrobku, pokiaľ to konštrukcia neumožňuje.

Pri tvrdom dreve, tenkých dieloch alebo montáži blízko okraja odporúčame otvory predvŕtať. Predvŕtanie znižuje riziko rozštiepenia materiálu a uľahčuje presné osadenie drobných vrutov.

Montáž na kovový podklad

Na kovový podklad možno záves upevniť vhodnými samoreznými skrutkami, skrutkami s maticami alebo iným spojovacím materiálom určeným pre daný typ konštrukcie.

Pri priechodnej montáži možno použiť skrutky, podložky a matice. Podložky pomáhajú rozložiť zaťaženie a znižujú riziko deformácie tenkého podkladového materiálu.

Najčastejšie chyby pri montáži

• použitie príliš malého závesu na veľký alebo ťažký diel,
• nedostatočný počet závesov,
• nesprávne zarovnanie čapov viacerých závesov,
• osadenie stredového čapu príliš ďaleko od hrany,
• použitie nevhodných alebo príliš krátkych vrutov,
• montáž príliš blízko okraja dreva bez predvŕtania,
• pretiahnutie skrutiek a poškodenie podkladu,
• deformácia tenkého krídla pri nadmernom dotiahnutí,
• montáž do poškodeného alebo nesúdržného materiálu,
• zaťaženie závesu nad možnosti ľahkého konštrukčného vyhotovenia.

Nosnosť závesu

Nosnosť závesu nie je možné určiť iba podľa jeho šírky alebo hrúbky. Výsledná pevnosť spoja závisí od veľkosti a počtu použitých závesov, hmotnosti pohyblivého dielu, pevnosti podkladu, typu upevňovacích prvkov a vzdialenosti ťažiska od osi závesu.

Katalóg BestBolt neuvádza konkrétne hodnoty nosnosti radu ZS. Pri nosných, bezpečnostne významných alebo intenzívne používaných konštrukciách je preto potrebné vhodnosť závesu posúdiť samostatne.

Údržba

Správne namontovaný splietaný záves nevyžaduje náročnú údržbu. Počas používania odporúčame kontrolovať pevnosť upevňovacích skrutiek alebo vrutov a podľa potreby ich opatrne dotiahnuť.

Ak sa pohyb závesu zhorší alebo začne vydávať zvuk, možno oblasť čapu očistiť a naniesť malé množstvo vhodného maziva. Mazivo aplikujte tak, aby neznečistilo povrch výrobku alebo okolité materiály.

Skladovanie

Závesy skladujte v suchom, čistom a dobre vetranom priestore, ideálne v pôvodnom balení. Chráňte ich pred dlhodobým pôsobením vlhkosti, agresívnymi chemickými látkami a mechanickým poškodením krídel alebo stredového čapu.

Dokumenty na stiahnutie

• Katalóg BestBolt – tesárske kovanie 2025

FAQ – často kladené otázky

Čo je splietaný záves?

Splietaný záves pozostáva z dvoch krídel so striedavo usporiadanými očkami, cez ktoré je vedený spoločný čap. Čap vytvára os pohybu a umožňuje otváranie a zatváranie spojených dielov.

Na čo sa používa BestBolt ZS?

Používa sa najmä na malé skrinky, debničky, kazety, úložné boxy, ľahké dvierka, kryty a ďalšie drobné otváracie výrobky.

Aké rozmery sú dostupné?

Podľa katalógu BestBolt sú dostupné varianty ZS20, ZS25, ZS30, ZS40, ZS50, ZS60, ZS70 a ZS80.

Čo znamená rozmer 20 × 0,5 mm?

Pri variante ZS20 katalóg uvádza rozmer 20 × 0,5 mm. Prvá hodnota označuje šírku závesu a druhá hrúbku použitého materiálu.

Ktorý variant má najväčšiu hrúbku?

Najväčšiu uvedenú hrúbku má variant ZS80, ktorý má podľa katalógu rozmer 80 × 1,5 mm.

Koľko závesov treba použiť?

Na bežné malé dvierka sa spravidla používajú dva závesy. Pri dlhšom alebo širšom diele môže byť vhodné použiť tri kusy.

Je možné záves použiť na drevo?

Áno. Na drevený podklad sa záves upevňuje vhodnými vrutmi. Pri tvrdom alebo tenkom dreve sa odporúča montážne otvory predvŕtať.

Je možné záves namontovať na kov?

Áno, pomocou vhodných samorezných skrutiek, skrutiek s maticami alebo iného upevňovacieho systému určeného pre kovový podklad.

Aký priemer montážnych otvorov má záves?

Katalóg BestBolt priemery montážnych otvorov pri produktoch ZS neuvádza. Správny priemer spojovacieho materiálu je preto potrebné overiť podľa konkrétneho výrobku.

Akú má záves nosnosť?

Výrobca v katalógu konkrétne hodnoty nosnosti neuvádza. Nosnosť závisí od rozmeru závesu, počtu použitých kusov, podkladu, spojovacieho materiálu a spôsobu zaťaženia.

Aké je balenie jednotlivých variantov?

ZS20 je balený po 20 kusov, ZS25 a ZS30 po 10 kusov, ZS40 po 100 kusov, ZS50 až ZS70 po 50 kusov a ZS80 po 20 kusov.
