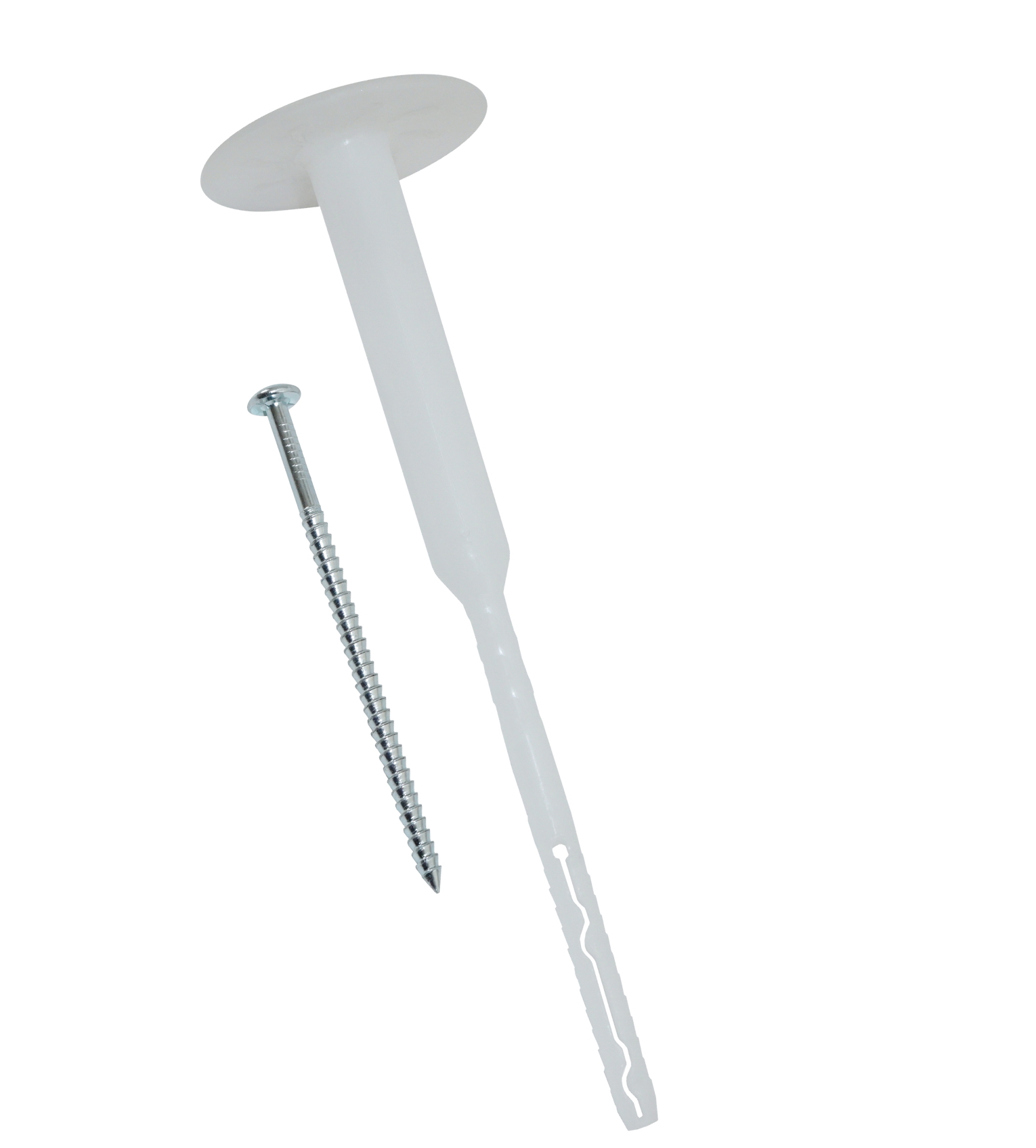

TopKraft Hmoždinka PPV 8x380 zatepľovacia s kovovým skrutkovacím tŕňom 100 ks

Špecifikácie

TopKraft PPV 8×380 mm – zatepľovacia hmoždinka s kovovým skrutkovacím tŕňom

TopKraft PPV 8×380 mm je profesionálna skrutkovacia tanierová hmoždinka určená na mechanické kotvenie tepelnoizolačných dosiek z EPS polystyrénu a minerálnej vlny (MW) v kontaktných zatepľovacích systémoch ETICS.

Hmoždinka má plastové telo z PP a kovový skrutkovací tŕň z galvanizovanej ocele. Priemer drieku je 8 mm, priemer taniera 60 mm a celková dĺžka 380 mm. Je vhodná pre podklady kategórie A, B, C a E.

Veľkou výhodou systému PPV je možnosť rýchlej jednokrokovej zapustenej montáže pomocou špeciálneho adaptéra TK-TOOL-PPV. Zapustená montáž pomáha obmedziť vznik tepelných mostov a riziko presvitania kotiev na hotovej fasáde.

Výhody produktu

• Profesionálna hmoždinka pre zatepľovacie systémy ETICS.
• Určená na kotvenie EPS aj minerálnej vlny.
• Celková dĺžka 380 mm.
• Priemer drieku 8 mm.
• Priemer taniera 60 mm.
• Kotviaca časť 50 mm.
• Kovový skrutkovací tŕň z galvanizovanej ocele.
• Telo hmoždinky z PP.
• Skrutka s hlavou pre adaptér TX 25.
• Vhodná pre podklady kategórie A, B, C a E.
• Možnosť jednokrokovej zapustenej montáže.
• Kompatibilná s adaptérom TK-TOOL-PPV.
• Rýchla a jednoduchá montáž.
• Minimalizuje riziko presvitania kotiev na fasáde.
• Súčiniteľ prestupu tepla 0,0000 W/K podľa výrobcu.
• Európske technické posúdenie ETA-15/0244.

Oblasti použitia

Hmoždinka TopKraft PPV je určená na mechanické upevnenie tepelnej izolácie v kontaktných zatepľovacích systémoch, najmä na:

• EPS fasádny polystyrén,
• minerálnu vlnu (MW),
• kontaktné zatepľovacie systémy ETICS,
• novostavby,
• rekonštrukcie a dodatočné zatepľovanie budov.

Vhodné podklady

Montáž

Pred montážou je potrebné zvoliť správnu dĺžku hmoždinky podľa hrúbky tepelnej izolácie, skladby podkladu a požadovanej kotevnej hĺbky.

1. Do podkladu vyvŕtajte otvor s priemerom zodpovedajúcim hmoždinke – 8 mm.
2. Otvor vyčistite od prachu a voľných častíc podľa požiadaviek systému ETICS.
3. Hmoždinku vložte cez izolačnú dosku do pripraveného otvoru.
4. Kovový tŕň zaskrutkujte pomocou vhodného montážneho nástroja.
5. Pri zapustenej montáži použite systémový adaptér TK-TOOL-PPV.
6. Po osadení skontrolujte pevnosť a správnu polohu taniera hmoždinky.

Počet kotiev na m² a ich rozmiestnenie musí zodpovedať projektu ETICS, typu podkladu, výške budovy a zaťaženiu vetrom.

Technické údaje

Rozmery produktovej rady TopKraft PPV

Výrobca uvádza možnosť objednania vybraných dĺžok až do 500 mm.

Príslušenstvo

• TK-TOOL-PPV – adaptér na jednokrokovú zapustenú montáž.
• TK-PLATE-110 – doplnkový tanier podľa požiadaviek systému.
• FZB 70 – systémové príslušenstvo podľa odporúčania výrobcu.

Dokumenty na stiahnutie

• Európske technické posúdenie ETA-15/0244
• Technická dokumentácia TopKraft PPV
• Montážny návod výrobcu TopKraft

FAQ – často kladené otázky

Na čo je TopKraft PPV 8×380 mm určená?

Hmoždinka je určená na mechanické kotvenie tepelnoizolačných dosiek z EPS polystyrénu a minerálnej vlny v zatepľovacích systémoch ETICS.

Aký priemer má tanier hmoždinky?

Tanier má priemer 60 mm.

Aký priemer vrtáka je potrebný?

Hmoždinka má priemer drieku 8 mm a používa sa s otvorom zodpovedajúcim systému kotvenia s priemerom 8 mm.

Je hmoždinka vhodná na minerálnu vlnu?

Áno. Výrobca uvádza použitie na EPS aj minerálnu vlnu (MW).

Je vhodná do pórobetónu?

Áno. Hmoždinka je schválená pre kategórie podkladov A, B, C a E, pričom kategória E zahŕňa autoklávovaný pórobetón.

Má plastový alebo kovový tŕň?

TopKraft PPV používa kovový skrutkovací tŕň z galvanizovanej ocele. Telo hmoždinky je vyrobené z PP.

Dá sa hmoždinka namontovať zapustene?

Áno. Pomocou špeciálneho adaptéra TK-TOOL-PPV je možná jednokroková zapustená montáž.

Aká je kotviaca hĺbka?

Výrobca pri rade PPV uvádza kotviacu časť 50 mm. Pri návrhu kotvenia je potrebné rešpektovať ETA a skladbu konkrétneho zatepľovacieho systému.

Koľko kusov obsahuje balenie PPV 8×380 mm?

Variant 8×380 mm je podľa katalógu TopKraft balený po 100 kusov.

Aké technické schválenie má hmoždinka?

Produktová rada TopKraft PPV je označená európskym technickým posúdením ETA-15/0244.
