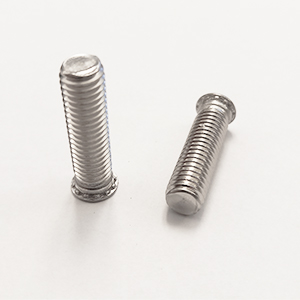

M3x12 Lisovacia skrutka FH ZB

Špecifikácie

LSFH – lisovacie skrutky do plechu

LSFH sú lisovacie skrutky určené na vytvorenie pevného vonkajšieho metrického závitu v tenkom plechu. Do presne pripraveného montážneho otvoru sa upevňujú zalisovaním, pri ktorom sa materiál plechu zatlačí do tvarovaných častí pod hlavou skrutky. Po správnom osadení vznikne trvalý závitový čap vhodný na montáž dielov pomocou matice.

Lisovacie skrutky LSFH umožňujú vytvoriť pevný montážny bod bez zvárania, nitovania alebo samostatnej skrutky prechádzajúcej cez celú konštrukciu. Zalisovaná hlava zostáva na jednej strane plechu a z opačnej strany vystupuje vonkajší závit požadovanej dĺžky.

Podľa oficiálneho katalógu BestBolt sú lisovacie skrutky LSFH dostupné so závitmi M3, M4, M5, M6, M8 a M10. Jednotlivé rozmery sa vyrábajú v pozinkovanej aj nehrdzavejúcej oceli a vo viacerých dĺžkach od 6 do 60 mm podľa veľkosti závitu.

Výhody produktu

• vytvorenie pevného vonkajšieho závitu v tenkom plechu,
• montáž mechanickým zalisovaním,
• nie je potrebné zváranie,
• čistý a opakovateľný spôsob montáže,
• vysoká odolnosť proti pretáčaniu po správnom osadení,
• pevné spojenie skrutky s podkladovým plechom,
• nízka montážna výška hlavy na zadnej strane plechu,
• možnosť opakovanej montáže a demontáže upevneného dielu,
• vhodné na sériovú aj kusovú výrobu,
• dostupné závity M3 až M10,
• široká ponuka dĺžok závitového drieku,
• pozinkované aj nerezové vyhotovenie.

Oblasti použitia

• tenkostenné oceľové plechy,
• nerezové plechy,
• elektrické rozvádzače a skrine,
• opláštenia strojov a zariadení,
• strojárska výroba,
• zámočnícka výroba,
• automobilový priemysel,
• vzduchotechnické zariadenia,
• kovový nábytok a regálové systémy,
• elektronické zariadenia a kryty,
• montáž konzol a držiakov,
• upevnenie káblových trás,
• výroba servisných a demontovateľných spojov.

Konštrukčné vyhotovenie

Lisovacia skrutka LSFH pozostáva z vonkajšieho metrického závitu, nízkej hlavy a tvarovanej upevňovacej oblasti pod hlavou. Pri zalisovaní sa materiál plechu plasticky premiestni do tvarovaných častí skrutky.

Týmto spôsobom sa vytvorí mechanické zaistenie proti vytiahnutiu aj pretáčaniu. Po montáži zostáva na pracovnej strane plechu vonkajší závit, na ktorý možno nasadiť upevňovaný diel, podložku a maticu.

Materiálové vyhotovenia

Spracovanie a montáž

1. Vyberte správnu veľkosť závitu a dĺžku lisovacej skrutky.
2. Skontrolujte minimálnu požadovanú hrúbku plechu.
3. Vytvorte presný kruhový montážny otvor podľa údajov výrobcu.
4. Z otvoru odstráňte triesky, nečistoty a výrazné otrepy.
5. Lisovaciu skrutku vložte do otvoru zo správnej strany plechu.
6. Hlavu skrutky podoprite rovným a pevným lisovacím nástrojom.
7. Lisovaciu silu aplikujte kolmo na os skrutky.
8. Skrutku plynulo zalisujte, kým hlava správne nedosadne k plechu.
9. Skontrolujte kolmosť závitu a úplné dosadnutie hlavy.
10. Po osadení overte, či sa skrutka v plechu neotáča a neuvoľňuje.

Lisovacie skrutky sa nemajú osádzať údermi kladiva. Pre rovnomerné pretvorenie plechu a správne ukotvenie je potrebné použiť lis alebo vhodné lisovacie zariadenie s kontrolovaným pôsobením sily.

Spotreba

Na vytvorenie jedného vonkajšieho závitového montážneho bodu je potrebná 1 lisovacia skrutka LSFH. Celková spotreba zodpovedá počtu požadovaných upevňovacích bodov.

Technické údaje

Montážne rozmery podľa závitu

Dostupné varianty

Produktové kódy – závit M3

Produktové kódy – závit M4

Produktové kódy – závit M5

Produktové kódy – závity M6, M8 a M10

Vysvetlenie označenia rozmeru

Rozmer lisovacej skrutky sa uvádza napríklad ako M6 × 20:

• M6 označuje priemer vonkajšieho metrického závitu,
• 20 mm označuje menovitú dĺžku závitovej časti podľa katalógu výrobcu.

Ako vybrať správny variant

Pri výbere lisovacej skrutky LSFH je potrebné zohľadniť veľkosť závitu, dĺžku drieku, hrúbku plechu, veľkosť montážneho otvoru a materiálové vyhotovenie.

• Veľkosť závitu vyberte podľa použitej matice a požadovanej pevnosti spoja.
• Dĺžka skrutky musí zohľadňovať hrúbku upevňovaného dielu, podložku, výšku matice a požadovaný presah závitu.
• Hrúbka plechu nesmie byť menšia než minimálna hodnota uvedená výrobcom.
• Montážny otvor musí mať presný priemer bez nadmernej vôle.
• Pozinkovanú oceľ možno použiť pri bežných technických aplikáciách.
• Nerezovú oceľ zvoľte pri požiadavke na zvýšenú odolnosť proti korózii.

Príprava montážneho otvoru

Kvalita otvoru výrazne ovplyvňuje pevnosť zalisovanej skrutky. Otvor musí byť kruhový, presne umiestnený a musí zodpovedať priemeru predpísanému výrobcom. Nadmerne veľký, kužeľovitý alebo deformovaný otvor môže znížiť odolnosť skrutky proti pretáčaniu a vytiahnutiu.

Pri príprave otvoru je potrebné dodržať aj minimálnu vzdialenosť od okraja plechu. Pri montáži príliš blízko okraja môže dôjsť k deformácii, vydutiu alebo prasknutiu materiálu.

Odporúčané náradie

• mechanický alebo hydraulický lis,
• pneumatické lisovacie zariadenie,
• rovná lisovacia opora,
• vhodný lisovací prípravok,
• presné dierovacie alebo vŕtacie zariadenie,
• meradlo na kontrolu priemeru otvoru,
• momentový kľúč na následnú montáž matice.

Odporúčaný spojovací materiál

• metrické matice M3 až M10,
• ploché podložky,
• pružné podložky,
• samosvorné matice,
• poistné matice,
• nerezové matice pre nerezové lisovacie skrutky.

Najčastejšie chyby pri montáži

• použitie v plechu s nedostatočnou hrúbkou,
• nesprávny priemer montážneho otvoru,
• montáž príliš blízko okraja plechu,
• zalisovanie do kužeľového alebo deformovaného otvoru,
• ponechanie výrazných otrepov v okolí otvoru,
• šikmé vloženie lisovacej skrutky,
• nerovnomerné pôsobenie lisovacej sily,
• nedostatočné zalisovanie hlavy,
• nadmerná sila spôsobujúca deformáciu plechu,
• osádzanie údermi kladiva,
• prekročenie prípustného uťahovacieho momentu,
• použitie nevhodnej kombinácie materiálu skrutky a plechu.

Nosnosť a pevnosť spoja

Pevnosť zalisovanej skrutky závisí od veľkosti závitu, materiálu skrutky, hrúbky a pevnosti plechu, presnosti otvoru, kvality zalisovania a vzdialenosti od okraja.

Oficiálny katalóg BestBolt pri rade LSFH neuvádza konkrétne hodnoty odolnosti proti vytiahnutiu, pretáčaniu ani maximálne uťahovacie momenty. Pri nosných alebo bezpečnostne významných aplikáciách je preto potrebné vhodnosť spoja overiť výpočtom alebo praktickou skúškou v konkrétnom materiáli.

Korózna odolnosť

Pozinkované oceľové vyhotovenie poskytuje základnú ochranu proti korózii a je vhodné najmä do interiéru a prostredia s miernou koróznou záťažou.

Nerezové vyhotovenie poskytuje zvýšenú koróznu odolnosť. V prostredí s vysokým obsahom chloridov, agresívnych chemických látok alebo pri trvalom kontakte s morskou vodou je potrebné vhodnosť konkrétneho materiálu posúdiť samostatne.

Údržba

Správne zalisované skrutky LSFH nevyžadujú osobitnú údržbu. Pri pravidelne rozoberaných spojoch odporúčame kontrolovať stav závitu, pevnosť ukotvenia, prípadné pretáčanie skrutky a stav povrchovej úpravy.

Poškodený závit alebo uvoľnenú lisovaciu skrutku nie je vhodné ďalej zaťažovať bez kontroly a opravy spojenia.

Skladovanie

Lisovacie skrutky skladujte v suchom, čistom a dobre vetranom priestore, ideálne v pôvodnom balení. Chráňte ich pred nadmernou vlhkosťou, agresívnymi látkami a mechanickým poškodením závitu alebo tvarovanej lisovacej časti.

Dokumenty na stiahnutie

• Katalóg BestBolt – nitovacie matice, závitové vložky a prvky do plechu 2025

FAQ – často kladené otázky

Čo je lisovacia skrutka LSFH?

Je to závitový prvok s vonkajším metrickým závitom, ktorý sa mechanickým zalisovaním natrvalo upevní do pripraveného otvoru v plechu.

Aké závity sú dostupné?

Podľa katalógu BestBolt sú dostupné závity M3, M4, M5, M6, M8 a M10.

V akých materiáloch sa vyrábajú?

Lisovacie skrutky LSFH sú v katalógu uvedené v pozinkovanej a nerezovej oceli.

Je pri montáži potrebné zváranie?

Nie. Skrutka sa upevňuje mechanickým zalisovaním do pripraveného montážneho otvoru.

Môžem skrutku zatĺcť kladivom?

Nie. Úderová montáž môže poškodiť závit, deformovať plech a vytvoriť nedostatočné ukotvenie. Použiť treba lis alebo vhodné lisovacie zariadenie.

Aký otvor je potrebný pre závit M3?

Pre LSFH M3 výrobca uvádza montážny otvor 3,0 mm a minimálnu hrúbku plechu 1,0 mm.

Aký otvor je potrebný pre závit M4?

Pre LSFH M4 výrobca uvádza montážny otvor 4,0 mm a minimálnu hrúbku plechu 1,0 mm.

Aký otvor je potrebný pre závit M5?

Pre LSFH M5 výrobca uvádza montážny otvor 5,0 mm a minimálnu hrúbku plechu 1,0 mm.

Aký otvor je potrebný pre závit M6?

Pre LSFH M6 výrobca uvádza montážny otvor 6,0 mm a minimálnu hrúbku plechu 1,6 mm.

Aký otvor je potrebný pre závit M8?

Pre LSFH M8 výrobca uvádza montážny otvor 8,0 mm a minimálnu hrúbku plechu 2,4 mm.

Aký otvor je potrebný pre závit M10?

Pre LSFH M10 výrobca uvádza montážny otvor 10,0 mm a minimálnu hrúbku plechu 2,4 mm.

Prečo je dôležitá minimálna vzdialenosť od okraja?

Pri montáži príliš blízko okraja nemusí byť okolo skrutky dostatok materiálu na správne zalisovanie. Môže dôjsť k deformácii alebo poškodeniu plechu a zníženiu pevnosti spoja.

Ako vyberiem správnu dĺžku skrutky?

Dĺžka musí zohľadniť hrúbku upevňovaného dielu, použitú podložku, výšku matice a potrebný presah závitu za maticou.

Je možné upevnený diel opakovane demontovať?

Áno. Lisovacia skrutka zostáva trvalo ukotvená v plechu, zatiaľ čo maticu a upevnený diel možno opakovane namontovať a demontovať.

Akú nosnosť majú lisovacie skrutky LSFH?

Katalóg BestBolt konkrétnu nosnosť ani maximálny uťahovací moment neuvádza. Výsledná pevnosť závisí od rozmeru skrutky, materiálu a hrúbky plechu, prípravy otvoru a kvality zalisovania.
