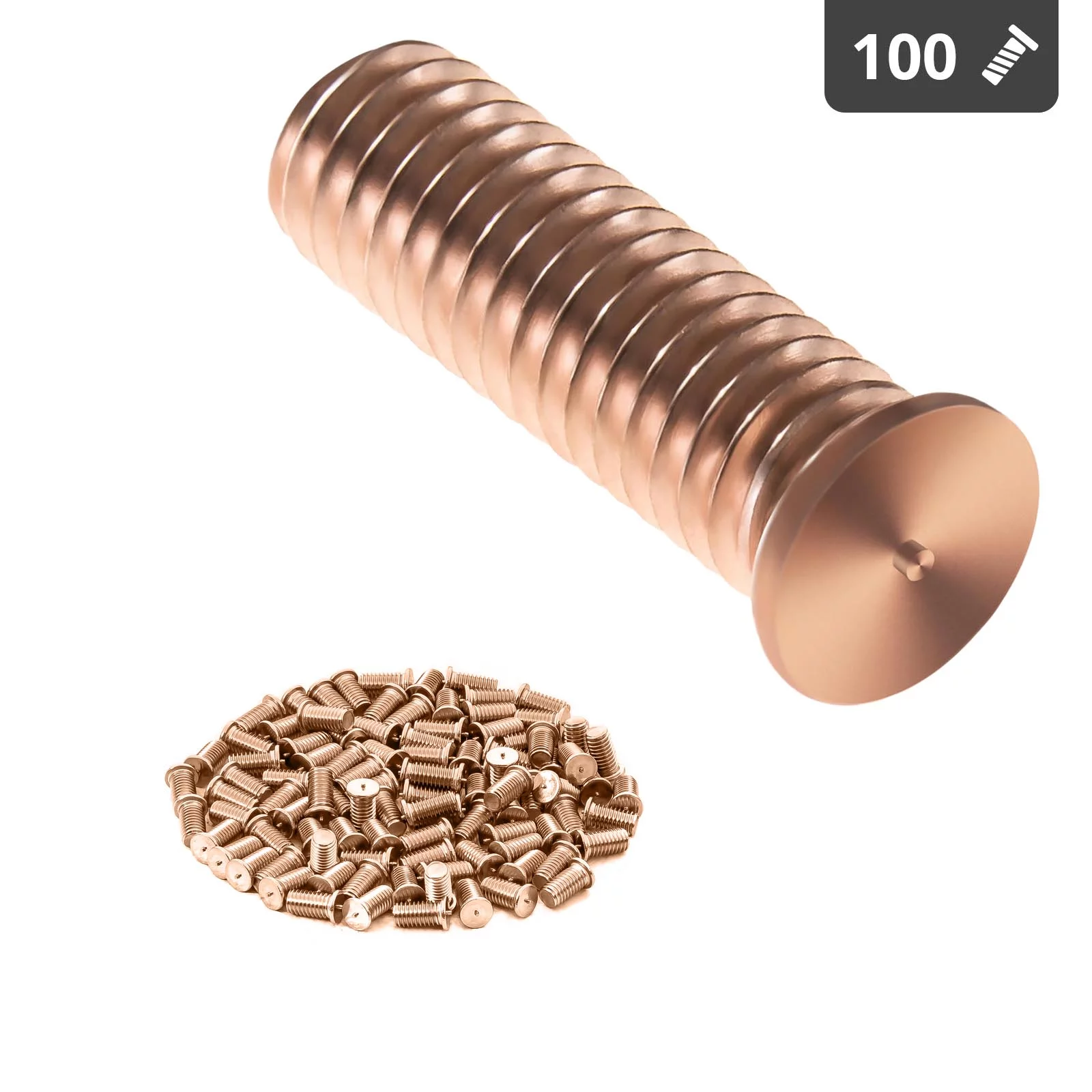

M3x10 Navarovacia skrutka - vonkajší závit - pomedená
Špecifikácie
32501 PT – navarovacia skrutka s vonkajším závitom
32501 PT je navarovacia skrutka – závitový čap s vonkajším metrickým závitom určený na vytvorenie trvalého závitového bodu na plechoch, profiloch a ďalších kovových konštrukciách. Závitový čap sa privarí priamo k podkladovému materiálu, vďaka čomu nie je potrebné vŕtanie otvoru ani prístup zo zadnej strany konštrukcie.
Po navarení vznikne pevný vonkajší závit, na ktorý možno následne montovať matice, podložky, konzoly, kryty, držiaky a ďalšie konštrukčné prvky. Toto riešenie je vhodné najmä pre sériovú výrobu, spracovanie plechu, strojárstvo, výrobu rozvádzačov, automobilový priemysel a kovové konštrukcie.
Podľa oficiálneho katalógu BestBolt je séria 32501 PT dostupná v dvoch materiálových vyhotoveniach: oceľ triedy 4.8 s pomedeným povrchom a nehrdzavejúca oceľ A2-50. Sortiment zahŕňa závity od M3 do M12 a viacero dĺžok podľa konkrétneho priemeru závitu.
Výhody produktu
- vytvorenie pevného vonkajšieho závitu priamo na kovovom podklade,
- nie je potrebné vŕtať montážny otvor,
- montáž z jednej prístupnej strany,
- rýchle a efektívne privarenie závitového čapu,
- vhodné pre sériovú aj kusovú výrobu,
- umožňuje následnú montáž pomocou bežných metrických matíc,
- široká ponuka závitov M3 až M12,
- rôzne dĺžky podľa požiadaviek konštrukcie,
- dostupné oceľové pomedené vyhotovenie 4.8,
- dostupné nerezové vyhotovenie A2-50,
- vhodné na plechy, profily a kovové konštrukcie,
- čisté riešenie bez matice alebo skrutky na zadnej strane plechu.
Oblasti použitia
- spracovanie plechu,
- oceľové a nerezové konštrukcie,
- strojárska výroba,
- zámočnícka výroba,
- automobilový priemysel,
- elektrické rozvádzače a skrine,
- opláštenia strojov a zariadení,
- vzduchotechnické zariadenia,
- kovový nábytok,
- montáž konzol a držiakov,
- uchytenie káblových trás,
- upevňovanie krytov a servisných dielov,
- sériová výroba kovových zostáv.
Konštrukčné vyhotovenie
Navarovacia skrutka 32501 PT pozostáva zo závitového drieku a špeciálne vytvorenej základne určenej na privarenie k kovovému podkladu. Počas zváracieho procesu sa spodná časť čapu spojí s povrchom základného materiálu a vytvorí pevný zvarový spoj.
Po správnom navarení zostáva nad povrchom konštrukcie vonkajší metrický závit, na ktorý možno priamo naskrutkovať maticu alebo iný prvok so zodpovedajúcim vnútorným závitom.
Materiálové vyhotovenia
| Vyhotovenie | Materiál | Charakteristika |
|---|---|---|
| 32501 pomedená | Oceľ 4.8 | Pomedený povrch, určený pre bežné oceľové konštrukcie a zváracie aplikácie |
| 32501 A2 | Nerezová oceľ A2-50 | Zvýšená odolnosť proti korózii, vhodná pre nerezové konštrukcie a náročnejšie prostredie |
Spracovanie a montáž
- Vyberte vhodný priemer a dĺžku závitového čapu podľa požadovaného spoja.
- Skontrolujte vhodnosť materiálu čapu a základného materiálu.
- Povrch v mieste privarenia zbavte mastnoty, nečistôt, hrubej korózie a nesúdržných vrstiev.
- Do zváracieho zariadenia nasaďte vhodný držiak pre zvolený priemer čapu.
- Nastavte parametre zariadenia podľa priemeru čapu, materiálu a hrúbky podkladu.
- Čap umiestnite kolmo na povrch.
- Vykonajte navarenie podľa pokynov výrobcu zváracieho zariadenia.
- Po vychladnutí skontrolujte polohu čapu a kvalitu zvaru.
- Na závit namontujte požadovanú maticu alebo upevňovací prvok.
Presné parametre zvárania závisia od použitej technológie, zváracieho zariadenia, priemeru čapu, materiálu a hrúbky podkladového plechu. Nastavenie je potrebné vykonať podľa technických údajov konkrétneho zváracieho zariadenia a podmienok aplikácie.
Spotreba
Na vytvorenie jedného vonkajšieho závitového montážneho bodu je potrebná 1 navarovacia skrutka 32501 PT.
Technické údaje
| Názov produktu | 32501 PT |
|---|---|
| Typ výrobku | Navarovacia skrutka / zvárací závitový čap |
| Typ závitu | Vonkajší metrický závit |
| Oceľové vyhotovenie | Oceľ 4.8, pomedená |
| Nerezové vyhotovenie | Nerezová oceľ A2-50 |
| Dostupné závity | M3, M4, M5, M6, M8, M10, M12 |
| Spôsob upevnenia | Privarenie k podkladovému materiálu |
| Prístup pri montáži | Z jednej strany |
| Určenie | Vytvorenie pevného vonkajšieho závitového bodu na kovovom podklade |
Dostupné varianty – oceľ 4.8 pomedená
| Závit | Dostupné dĺžky |
|---|---|
| M3 | 5, 6, 8, 10, 12, 15, 16, 20, 25, 30, 35, 40 mm |
| M4 | 6, 8, 10, 12, 16, 20, 25, 30, 35, 40, 45, 50 mm |
| M5 | 6, 8, 10, 12, 15, 16, 20, 25, 30, 35, 40, 45 mm |
| M6 | 8, 10, 12, 15, 16, 20, 25, 30, 35, 40, 45, 50, 55 mm |
| M8 | 10, 12, 16, 20, 25, 30, 35, 40, 45, 50, 60 mm |
| M10 | 12, 16, 20, 25, 30, 35, 40, 45, 50 mm |
| M12 | 16, 20, 25, 30, 35, 40 mm |
Dostupné varianty – nerez A2-50
| Závit | Dostupné dĺžky |
|---|---|
| M3 | 6, 8, 10, 12, 16, 20, 25, 30, 35, 40, 45 mm |
| M4 | 6, 8, 10, 12, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60 mm |
| M5 | 6, 8, 10, 12, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60 mm |
| M6 | 8, 10, 12, 15, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60 mm |
| M8 | 8, 10, 12, 16, 20, 25, 30, 35, 40, 45, 50, 60 mm |
| M10 | 12, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60 mm |
| M12 | 16, 20, 25, 30, 35, 40 mm |
Ako vybrať správny variant
Pri výbere navarovacej skrutky je potrebné určiť predovšetkým veľkosť závitu, dĺžku čapu a materiálové vyhotovenie.
- M3 až M12 – závit vyberte podľa požadovanej matice alebo upevňovaného dielu.
- Dĺžka čapu – musí zohľadňovať hrúbku montovaného dielu, podložku, maticu a potrebný presah závitu.
- Oceľ 4.8 pomedená – vhodná najmä pre bežné oceľové konštrukcie.
- Nerez A2-50 – vhodná tam, kde je požadovaná zvýšená odolnosť proti korózii alebo kompatibilita s nerezovou konštrukciou.
Odporúčaný spojovací materiál
- metrické matice M3 až M12,
- ploché podložky,
- pružné alebo poistné podložky podľa typu spoja,
- samosvorné matice,
- nerezové matice A2 pre nerezové vyhotovenie čapu,
- ďalšie prvky s vnútorným metrickým závitom zodpovedajúcej veľkosti.
Odporúčané náradie
- zariadenie na priváranie závitových čapov,
- držiak čapu zodpovedajúceho priemeru,
- vhodný uzemňovací systém zváracieho zariadenia,
- náradie na očistenie kovového povrchu,
- momentový kľúč na následnú montáž matíc,
- osobné ochranné pracovné prostriedky pre zváranie.
Najčastejšie chyby pri montáži
- nesprávna voľba priemeru alebo dĺžky závitového čapu,
- nevhodná kombinácia materiálu čapu a podkladu,
- zváranie na znečistený, mastný alebo skorodovaný povrch,
- nesprávne nastavené parametre zváracieho zariadenia,
- šikmé umiestnenie čapu,
- nedostatočné spojenie základne s podkladom,
- nadmerné tepelné zaťaženie tenkého plechu,
- mechanické zaťaženie čapu pred úplným vychladnutím spoja,
- použitie nevhodnej matice alebo nesprávneho závitu.
Nosnosť a pevnosť spoja
Nosnosť navareného čapu nemožno určiť iba podľa veľkosti závitu. Závisí od materiálu čapu, hrúbky a pevnosti základného materiálu, kvality zvaru, použitej zváracej technológie a smeru pôsobiaceho zaťaženia.
Pri konštrukčne významných, nosných alebo bezpečnostných spojoch je potrebné pevnosť navareného čapu overiť výpočtom, skúškou alebo podľa technologických predpisov pre konkrétnu aplikáciu.
Korózna odolnosť
Pomedená oceľ 4.8 je určená predovšetkým na efektívny zvárací proces a bežné technické aplikácie. Pomedenie nemožno považovať za náhradu dlhodobej protikoróznej ochrany celého spoja. Po zváraní môže byť podľa prostredia potrebná ďalšia povrchová ochrana konštrukcie.
Nerezová oceľ A2-50 poskytuje zvýšenú odolnosť proti korózii a je vhodná pre množstvo interiérových aj vonkajších aplikácií. V prostredí s vysokým obsahom chloridov alebo agresívnych chemických látok je potrebné vhodnosť materiálu posúdiť samostatne.
Údržba
Správne navarený závitový čap nevyžaduje osobitnú údržbu. Pri servisných kontrolách je vhodné overiť stav závitu, zvarového spoja, prípadnú koróziu a pevnosť následne namontovaných matíc alebo upevňovacích prvkov.
Skladovanie
Navarovacie skrutky skladujte v suchom a čistom prostredí, ideálne v pôvodnom balení. Závity a privarovacie plochy chráňte pred mechanickým poškodením, mastnotou, nadmernou vlhkosťou a kontamináciou, ktorá by mohla negatívne ovplyvniť kvalitu zvárania.
Dokumenty na stiahnutie
FAQ – často kladené otázky
Čo je BestBolt 32501 PT?
Ide o navarovaciu skrutku, teda závitový čap s vonkajším metrickým závitom, ktorý sa privarí priamo na kovový podklad.
Aké závity sú dostupné?
Podľa katalógu BestBolt je séria 32501 PT dostupná vo veľkostiach M3, M4, M5, M6, M8, M10 a M12.
Aké materiálové vyhotovenia sú dostupné?
K dispozícii je oceľ 4.8 s pomedeným povrchom a nerezová oceľ A2-50.
Je pri montáži potrebné vŕtať otvor?
Nie. Čap sa privarí priamo na kovový povrch, takže sa nevytvára klasický priechodný montážny otvor.
Je potrebný prístup z druhej strany plechu?
Nie. Navarovací čap sa montuje z jednej strany podkladu.
Na čo slúži pomedený povrch oceľového variantu?
Pomedený povrch je charakteristický pre oceľové navarovacie čapy a podporuje vhodné podmienky pre zvárací proces. Nejde však o plnohodnotnú dlhodobú antikoróznu ochranu celej konštrukcie.
Je 32501 PT vhodná do exteriéru?
Závisí od materiálového vyhotovenia a koróznej záťaže. Pre prostredie s vyššou vlhkosťou alebo požiadavkou na zvýšenú koróznu odolnosť je vhodnejšie nerezové vyhotovenie A2-50.
Akú dĺžku čapu mám vybrať?
Dĺžka musí zohľadniť hrúbku upevňovaného dielu, použitú podložku a maticu a zároveň ponechať dostatočný závitový presah.
Aký je rozdiel medzi 32501 PT a 32501 IT?
32501 PT má vonkajší závit, na ktorý sa montuje matica. Typ 32501 IT je navarovací prvok s vnútorným závitom, do ktorého sa montuje skrutka.
Aké náradie je potrebné na montáž?
Je potrebné vhodné zariadenie na priváranie závitových čapov a príslušenstvo zodpovedajúce priemeru a materiálu konkrétneho čapu.
