Kotviaca pätka PSOZS 60x60x125

Špecifikácie

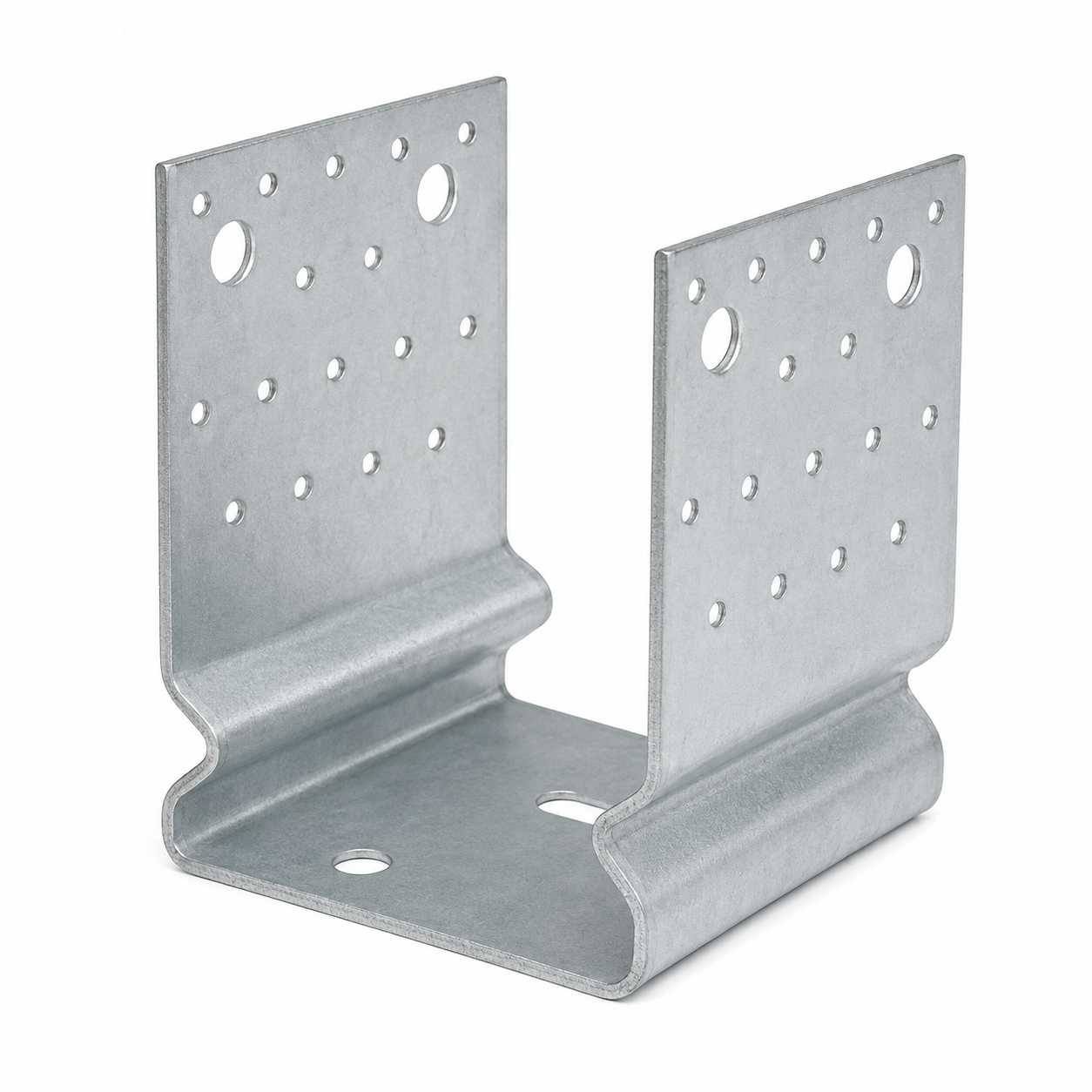

PSOZU – široká pätka stĺpika U s prelisom

PSOZU je profesionálna oceľová kotviaca pätka stĺpika v tvare U so širokými bočnými ramenami a výstužným prelisom. Je určená na bezpečné ukotvenie drevených stĺpikov, hranolov a nosných prvkov do betónového základu alebo iného pevného podkladu.

Vďaka širšiemu profilu poskytuje väčšiu opornú plochu ako klasické U pätky, čím zvyšuje stabilitu dreveného stĺpika a lepšie rozkladá zaťaženie. Výstužný prelis spevňuje bočné ramená a zvyšuje odolnosť celej kotvy proti deformácii.

Pätka je vyrobená z kvalitného oceľového plechu s hrúbkou 4 mm a je opatrená žiarovým zinkovaním (HDG), ktoré zabezpečuje vysokú odolnosť proti korózii aj pri dlhodobom použití vo vonkajšom prostredí.

Produkt je vhodný na montáž pergol, altánkov, záhradných domčekov, prístreškov, drevených terás, plotov, prístreškov pre automobily aj ďalších drevených nosných konštrukcií.

Výhody produktu

• široké prevedenie U profilu pre vyššiu stabilitu,
• výstužný prelis zvyšujúci pevnosť kotvy,
• žiarovo pozinkovaná povrchová úprava HDG,
• hrúbka oceľového plechu 4 mm,
• vhodná pre nosné drevené konštrukcie,
• zabraňuje priamemu kontaktu dreva s betónom,
• predlžuje životnosť dreveného stĺpika,
• jednoduchá montáž pomocou kotiev a konštrukčných skrutiek,
• vhodná pre profesionálne aj hobby realizácie.

Oblasti použitia

• pergoly,
• altánky,
• záhradné prístrešky,
• drevené terasy,
• plotové stĺpiky,
• drevostavby,
• záhradné domčeky,
• prístrešky pre automobily,
• nosné drevené konštrukcie.

Spracovanie

Pätku osadzujte na pevný betónový základ alebo inú nosnú konštrukciu. Pred kotvením dôkladne skontrolujte polohu kotvy a jej zvislosť. Na upevnenie do betónu použite vhodné mechanické alebo chemické kotvy podľa typu podkladu.

Drevený hranol vložte medzi ramená U profilu a upevnite pomocou konštrukčných skrutiek alebo svorníkov cez pripravené montážne otvory. Odporúča sa použiť pozinkovaný spojovací materiál kompatibilný so žiarovým zinkovaním.

Pri nosných konštrukciách musí spôsob kotvenia a počet spojovacích prvkov vychádzať zo statického návrhu.

Ako vybrať správnu pätku?

Vnútorná šírka pätky musí zodpovedať skutočnej šírke dreveného hranola. Pred objednaním odporúčame drevo presne zmerať, pretože hobľované hranoly môžu mať odlišné rozmery od menovitých.

Široké prevedenie PSOZU je vhodné najmä pri väčších drevených stĺpikoch alebo tam, kde je požadovaná vyššia stabilita spoja.

Spotreba

Na každý drevený stĺpik sa používa jedna pätka. Celkové množstvo závisí od počtu nosných stĺpov konštrukcie.

Technický list

Technické údaje – dostupné varianty

Odporúčaný spojovací materiál

• mechanické kotvy do betónu,
• chemické kotvy,
• konštrukčné skrutky do dreva,
• svorníky s podložkami,
• pozinkovaný spojovací materiál.

Najčastejšie chyby pri montáži

• výber nesprávnej šírky pätky,
• kotvenie do nekvalitného podkladu,
• nedostatočný počet kotiev,
• montáž bez kontroly zvislosti stĺpika,
• použitie nevhodného spojovacieho materiálu,
• priamy kontakt dreva s betónom mimo pätky.

Skladovanie

Výrobok skladujte na suchom mieste. Chráňte pozinkovanú vrstvu pred poškodením počas manipulácie a prepravy.

Dokumenty na stiahnutie

• Technický list BestBolt PSOZU
• Katalóg BestBolt – Tesárske kovanie
• Vyhlásenie o parametroch výrobku

FAQ – často kladené otázky

Na čo slúži pätka PSOZU?

Slúži na bezpečné kotvenie drevených stĺpikov a hranolov do betónového základu.

Aký je rozdiel medzi PSOZ a PSOZU?

PSOZU má širšie bočné ramená, ktoré poskytujú väčšiu opornú plochu a vyššiu stabilitu stĺpika.

Je vhodná do exteriéru?

Áno. Žiarové zinkovanie poskytuje veľmi vysokú ochranu proti korózii pri vonkajšom použití.

Akú hrúbku má materiál?

Pätka je vyrobená z oceľového plechu s hrúbkou 4 mm.

Aké kotvy odporúčate?

Mechanické alebo chemické kotvy podľa typu betónu a predpokladaného zaťaženia.

Prečo je medzi drevom a betónom medzera?

Zabraňuje prenikaniu vlhkosti do dreva a výrazne predlžuje životnosť celej konštrukcie.

Je vhodná pre pergoly?

Áno. Patrí medzi najčastejšie používané kotvy pre pergoly, altánky, prístrešky a drevené terasy.

Koľko pätiek potrebujem?

Na každý nosný drevený stĺpik sa používa jedna pätka.

Môžem použiť chemickú kotvu?

Áno. Chemické kotvy sú vhodným riešením najmä pri vyšších zaťaženiach alebo pri kotvení do kvalitného betónu.

Predáva sa po kusoch?

Na e-shope staveba.sk je možné jednotlivé varianty ponúkať samostatne podľa požadovaného rozmeru.
