KS Uholník široký 30x30x30x1,5

Špecifikácie

KS – široký uholník na drevené konštrukcie

KS je univerzálny široký spojovací uholník určený na pravouhlé spájanie a spevňovanie drevených prvkov. Používa sa najmä pri drobných stolárskych, nábytkárskych a montážnych prácach, pri ktorých je potrebné vytvoriť pevný spoj dvoch dielov v uhle 90°.

Široké ramená poskytujú dostatočnú dosadaciu plochu a umožňujú rozložiť upevňovacie body na väčšiu časť dreveného prvku. Uholník je vybavený pripravenými montážnymi otvormi na upevnenie pomocou tesárskych klincov alebo vhodných vrutov do dreva.

Oceľové vyhotovenie so žltým pozinkovaným povrchom poskytuje základnú ochranu proti korózii. Séria BestBolt KS zahŕňa tri rozmery – KS1, KS2 a KS3 – vhodné na menšie aj rozmernejšie drevené spoje.

Výhody produktu

• jednoduché pravouhlé spojenie drevených prvkov,
• široké ramená s dostatočnou dosadacou plochou,
• spevnenie rohov a spojov v uhle 90°,
• pripravené montážne otvory,
• rýchla montáž bez vytvárania tesárskych spojov,
• upevnenie klincami alebo vrutmi do dreva,
• oceľové vyhotovenie s dobrou mechanickou pevnosťou,
• žlté pozinkovanie poskytujúce základnú ochranu proti korózii,
• vhodný na nové konštrukcie aj opravy,
• tri rozmerové varianty podľa veľkosti spoja.

Oblasti použitia

• drobné drevené konštrukcie,
• stolárske výrobky,
• nábytkárske práce,
• police a regály,
• drevené rámy,
• debničky a úložné boxy,
• skrinky a drevené korpusy,
• spevnenie vnútorných rohov,
• opravy drevených výrobkov,
• spájanie dosiek, hranolov a lát,
• domáce a dielenské montážne práce.

Konštrukčné vyhotovenie

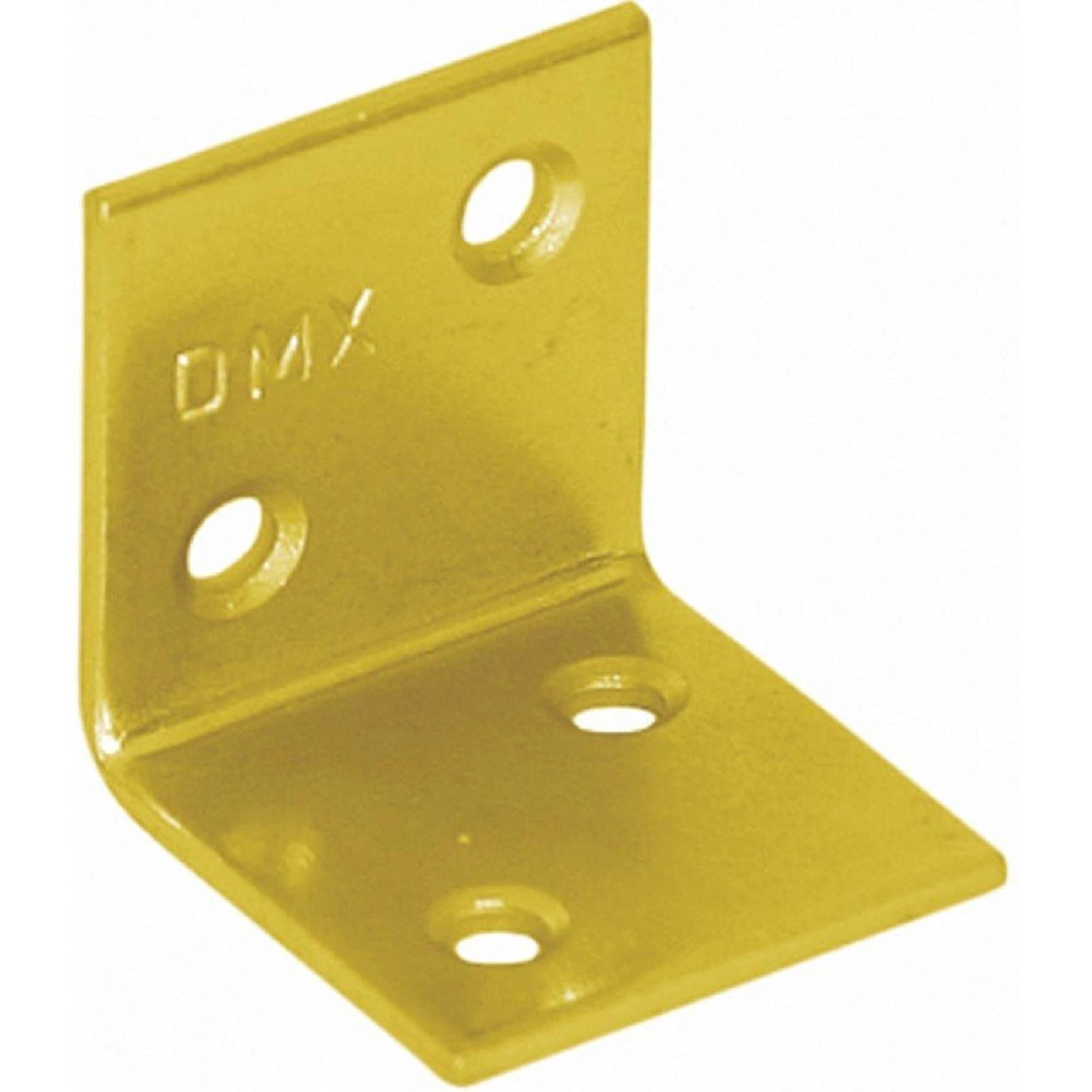

Uholník KS je vytvorený z oceľového plechu ohnutého do pravého uhla. Obe ramená sú vybavené montážnymi otvormi, cez ktoré sa uholník upevňuje k spájaným dreveným prvkom.

Rovnaká dĺžka ramien umožňuje rovnomerné rozloženie spojovacieho materiálu na oboch stranách spoja. Varianty sa odlišujú rozmerom ramien, šírkou uholníka a hrúbkou použitého oceľového plechu.

Spracovanie a montáž

1. Vyberte vhodný rozmer uholníka podľa veľkosti spájaných prvkov.
2. Drevené diely nastavte do požadovaného pravého uhla.
3. Uholník priložte k vnútornému alebo vonkajšiemu rohu spoja.
4. Skontrolujte, či obe ramená úplne dosadajú na podklad.
5. Cez montážne otvory vyznačte polohu spojovacieho materiálu.
6. Pri tvrdom dreve alebo montáži blízko okraja predvŕtajte vodiace otvory.
7. Uholník najskôr prichyťte jedným klincom alebo vrutom na každom ramene.
8. Skontrolujte polohu a pravý uhol spájaných dielov.
9. Osaďte zostávajúce klince alebo vruty.
10. Všetky upevňovacie prvky rovnomerne dotiahnite alebo zatlčte.

Počet použitých montážnych otvorov prispôsobte požadovanej pevnosti spoja, rozmeru uholníka a vlastnostiam dreveného podkladu. Pri vyššom zaťažení je vhodné využiť všetky určené upevňovacie body.

Spotreba

Počet uholníkov závisí od konštrukcie a požadovaného spevnenia. Na jednoduché rohové spojenie sa používa spravidla jeden uholník. Pri požiadavke na pevnejší alebo symetricky spevnený spoj možno použiť dva uholníky umiestnené oproti sebe.

Technické údaje

Dostupné varianty

Vysvetlenie rozmerov

Rozmer uholníka je uvedený v tvare napríklad 60 × 60 × 60 × 2 mm:

• prvá hodnota označuje dĺžku prvého ramena,
• druhá hodnota označuje dĺžku druhého ramena,
• tretia hodnota označuje šírku uholníka,
• posledná hodnota označuje hrúbku oceľového plechu.

Ako vybrať správny variant

• KS1 – 30 × 30 × 30 × 1,5 mm je vhodný na drobné stolárske výrobky, malé skrinky, rámy a ľahké drevené diely.
• KS2 – 40 × 40 × 40 × 1,5 mm predstavuje univerzálny variant na bežné nábytkárske a montážne práce.
• KS3 – 60 × 60 × 60 × 2 mm má väčšie ramená a hrubší materiál, preto je vhodný na rozmernejšie drevené prvky a pevnejšie spoje.

Výber uholníka závisí aj od rozmerov drevených prvkov, kvality podkladu, počtu upevňovacích bodov a zaťaženia celého spoja.

Odporúčaný spojovací materiál

• tesárske klince s priemerom približne 4 mm,
• vrúbkované kotviace klince,
• vruty do dreva s priemerom približne 4 mm,
• konštrukčné vruty vhodné do dreva,
• spojovací materiál s povrchovou úpravou zodpovedajúcou prostrediu.

Priemer a dĺžku klincov alebo vrutov prispôsobte veľkosti montážnych otvorov, hrúbke uholníka a rozmerom spájaných drevených prvkov.

Najčastejšie chyby pri montáži

• použitie príliš malého uholníka na rozmerný alebo namáhaný spoj,
• nedostatočný počet klincov alebo vrutov,
• použitie príliš krátkeho spojovacieho materiálu,
• montáž do poškodeného alebo popraskaného dreva,
• upevnenie príliš blízko okraja dreveného prvku,
• nepredvŕtanie otvorov v tvrdom alebo úzkom dreve,
• nedostatočné dosadnutie ramien na podklad,
• spájanie dielov, ktoré nie sú nastavené do pravého uhla,
• pretiahnutie vrutov a poškodenie dreva,
• použitie v prostredí nevhodnom pre danú povrchovú úpravu.

Nosnosť a pevnosť spoja

Pevnosť spojenia závisí od rozmeru a hrúbky uholníka, počtu použitých upevňovacích bodov, typu klincov alebo vrutov, kvality dreva a smeru pôsobiaceho zaťaženia.

Rozmery uholníka nemožno automaticky považovať za údaj o nosnosti celého spoja. Pri nosných, bezpečnostne významných alebo staticky namáhaných konštrukciách musí vhodnosť spojenia posúdiť projektant alebo kvalifikovaný technik.

Korózna odolnosť

Žlté pozinkovanie poskytuje oceľovému uholníku základnú ochranu proti korózii. Výrobok je vhodný najmä do suchého interiéru a do priestorov s občasným pôsobením vlhkosti.

Pri použití v trvalo vlhkom, chemicky agresívnom alebo nechránenom vonkajšom prostredí je potrebné zabezpečiť dodatočnú ochranu alebo zvoliť spojovací prvok s povrchovou úpravou vhodnou pre dané podmienky.

Údržba

Správne namontovaný uholník nevyžaduje osobitnú údržbu. Pri pravidelnej kontrole konštrukcie odporúčame overiť stav povrchovej úpravy, pevnosť spojovacieho materiálu a prípadné poškodenie alebo deformáciu uholníka.

Skladovanie

Uholníky skladujte v suchom, čistom a dobre vetranom priestore, ideálne v pôvodnom balení. Chráňte ich pred dlhodobým pôsobením vlhkosti, agresívnymi chemickými látkami a mechanickým poškodením.

Dokumenty na stiahnutie

• Katalóg BestBolt – tesárske kovanie

FAQ – často kladené otázky

Na čo sa používa uholník BestBolt KS?

Používa sa na pravouhlé spájanie a spevňovanie drevených dielov pri stolárskych, nábytkárskych a drobných konštrukčných prácach.

Aké rozmery sú dostupné?

Séria zahŕňa KS1 s rozmerom 30 × 30 × 30 × 1,5 mm, KS2 s rozmerom 40 × 40 × 40 × 1,5 mm a KS3 s rozmerom 60 × 60 × 60 × 2 mm.

Akú povrchovú úpravu má uholník?

Uholníky majú žltú zinkovú povrchovú úpravu označenú ZŽ.

Ako sa uholník upevňuje?

Upevňuje sa cez pripravené montážne otvory pomocou tesárskych klincov alebo vhodných vrutov do dreva.

Je potrebné drevo predvŕtať?

Pri mäkkom dreve to nemusí byť nevyhnutné. Pri tvrdom dreve, úzkych prvkoch alebo montáži blízko okraja sa predvŕtanie odporúča.

Ktorý variant je najmenší?

Najmenší je KS1 s rozmerom 30 × 30 × 30 mm a hrúbkou materiálu 1,5 mm.

Ktorý variant má najhrubší materiál?

KS3 je vyrobený z plechu s hrúbkou 2 mm. Varianty KS1 a KS2 majú hrúbku 1,5 mm.

Koľko kusov je v balení?

Varianty KS1 a KS2 sú podľa katalógu balené po 100 kusov. Variant KS3 je balený po 50 kusov.

Je uholník vhodný do exteriéru?

Žlté pozinkovanie poskytuje základnú ochranu proti korózii. Pre trvalo nechránený exteriér alebo veľmi vlhké prostredie je potrebné posúdiť vhodnosť povrchovej úpravy.

Možno uholník použiť na nosnú konštrukciu?

Pri nosných alebo staticky významných spojoch musí správny typ uholníka, počet upevňovacích prvkov a nosnosť spoja určiť projektant alebo kvalifikovaný technik.

Aký je rozdiel medzi KS a KL?

KS je jednoduchý široký rovnoramenný uholník určený najmä na drobné stolárske a nábytkárske práce. Séria KL zahŕňa väčšie spojovacie uholníky s odlišnými rozmermi a usporiadaním montážnych otvorov.
