ENSAT 302 Pozinkovaná oceľ samorezná závitová vložka M8xM12

Špecifikácie

ENSAT 302 – samorezná závitová vložka s reznými drážkami

ENSAT 302 je samorezná závitová vložka určená na vytvorenie pevného a opakovane použiteľného vnútorného závitu v materiáloch s nižšou pevnosťou v šmyku. Používa sa najmä v plastoch, živiciach, ľahkých kovových zliatinách, liatine, mosadzi a ďalších neželezných kovoch.

Vložka je vybavená vnútorným metrickým závitom na montáž skrutky a špeciálnym vonkajším závitom s jemným stúpaním. Pozdĺžne rezné drážky v spodnej časti vytvárajú pri osádzaní rezné hrany, pomocou ktorých si vložka vytvorí vlastný závit v presne pripravenom valcovom otvore.

Pred montážou nie je potrebné vyrezávať závit závitníkom. ENSAT 302 sa zaskrutkuje priamo do otvoru pomocou vhodného montážneho tŕňa alebo špeciálneho osadzovacieho náradia. Po osadení vytvára odolný závitový bod vhodný aj na opakované montovanie a demontovanie skrutky.

Séria ENSAT 302 je dostupná vo veľkom rozsahu vnútorných závitov od M2 do M30. Podľa konkrétneho rozmeru sa vyrába z pozinkovanej ocele alebo nehrdzavejúcej ocele A2.

Výhody produktu

• vytvorenie pevného vnútorného metrického závitu,
• samorezná montáž bez použitia závitníka,
• ostré pozdĺžne drážky vytvárajúce rezné hrany,
• špeciálny vonkajší závit s jemným stúpaním,
• vysoká odolnosť proti vytiahnutiu a pretáčaniu,
• vhodná pre materiály s nižšou pevnosťou v šmyku,
• možnosť opravy poškodených alebo strhnutých závitov,
• spevnenie závitu v mäkkých a menej pevných materiáloch,
• vhodná na opakovanú montáž a demontáž skrutky,
• nie je potrebné zváranie ani nitovanie,
• montáž do priechodných aj slepých otvorov,
• široký rozsah závitov M2 až M30,
• pozinkované aj nerezové vyhotovenie podľa variantu.

Oblasti použitia

• plasty a tvrdé plasty,
• termosety a termoplasty,
• vystužené plastové materiály,
• živice a lamináty,
• hliník a hliníkové zliatiny,
• zliatiny ľahkých kovov,
• liatina,
• mosadz a bronz,
• neželezné kovy,
• strojárska výroba,
• automobilový priemysel,
• výroba prístrojov a zariadení,
• oprava poškodených závitových otvorov,
• spevnenie často používaných závitových spojov.

Konštrukčné vyhotovenie

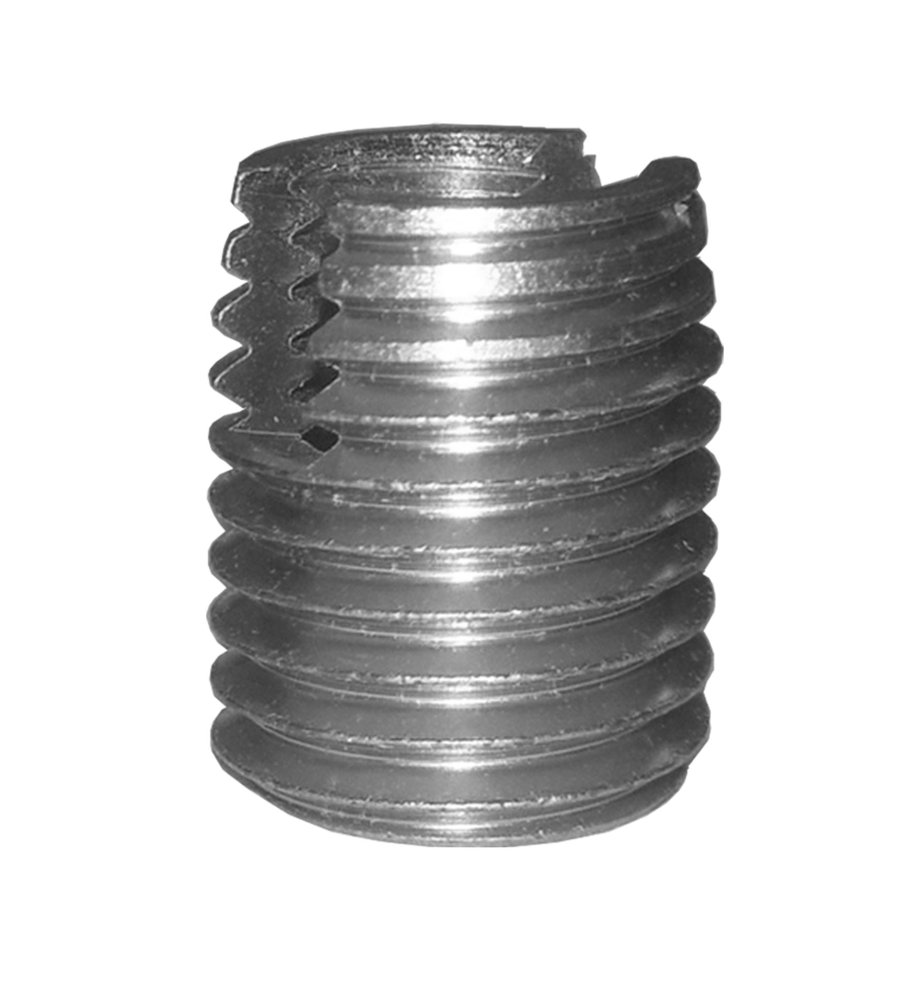

Samorezná závitová vložka ENSAT 302 má valcové telo s vnútorným a vonkajším závitom. Vnútorný metrický závit slúži na montáž bežnej metrickej skrutky. Vonkajší špeciálny závit zabezpečuje pevné ukotvenie vložky v podkladovom materiáli.

V spodnej časti vložky sa nachádzajú pozdĺžne rezné drážky. Ich ostré hrany pri zaskrutkovaní odoberajú materiál zo steny otvoru a vytvárajú presný závit pre vonkajší profil vložky.

Konštrukcia ENSAT 302 je vhodná najmä do mäkších materiálov s nižším odporom proti rezaniu. V porovnaní s vložkami ENSAT 307 a ENSAT 308 má jemnejšie stúpanie vonkajšieho závitu a výrazné pozdĺžne rezné drážky.

Rozdiel medzi ENSAT 302, ENSAT 307 a ENSAT 308

Materiálové vyhotovenia

Príprava podkladu a otvoru

Montážny otvor musí byť valcový, presne vyvŕtaný a vedený kolmo k povrchu. Priemer otvoru sa vyberá podľa veľkosti vložky a mechanických vlastností podkladového materiálu.

Pre mäkší materiál sa používa menší otvor, aby vonkajší závit vytvoril dostatočne pevné ukotvenie. Pri tvrdšom materiáli sa odporúča väčší priemer, ktorý znižuje montážny moment a riziko poškodenia vložky alebo podkladu.

Pri slepom otvore je potrebné dodržať minimálnu hĺbku uvedenú v rozmerovej tabuľke. Otvor musí byť hlbší než samotná vložka, aby zostal priestor na rezanie závitu a vznikajúce triesky.

Spracovanie a montáž

1. Vyberte veľkosť vložky podľa požadovaného vnútorného závitu.
2. Určte druh, pevnosť a tvrdosť podkladového materiálu.
3. Podľa tabuľky vyberte odporúčaný priemer montážneho otvoru.
4. Vyvŕtajte otvor kolmo k povrchu dielu.
5. Pri slepom otvore dodržte predpísanú minimálnu hĺbku.
6. Podľa potreby mierne zrazte vstupnú hranu otvoru.
7. Odstráňte z otvoru triesky, prach a ostatné nečistoty.
8. Vložku nasaďte na vhodný montážny tŕň alebo osadzovací nástroj.
9. Rezné drážky musia smerovať do montážneho otvoru.
10. Vložku založte kolmo na os otvoru.
11. Plynulým otáčaním ju zaskrutkujte do podkladu.
12. Osaďte ju približne 0,1 až 0,2 mm pod povrch materiálu.
13. Montážny nástroj vyskrutkujte z vložky.
14. Skontrolujte polohu a priechodnosť vnútorného závitu.

Vložku neosádzajte až na dno slepého otvoru. Dosadnutie na dno môže zvýšiť montážny moment, poškodiť vložku alebo znížiť pevnosť ukotvenia.

Spotreba

Na vytvorenie jedného vnútorného závitového bodu je potrebná 1 samorezná závitová vložka ENSAT 302.

Technické údaje

Dostupné varianty a montážne rozmery

Rozdelenie odporúčaných otvorov podľa materiálu

Vysvetlenie rozmerov

• D1 – vnútorný metrický závit na montáž skrutky.
• D2 – menovitý priemer špeciálneho vonkajšieho závitu.
• P – stúpanie vonkajšieho závitu.
• L – celková dĺžka závitovej vložky.
• Priemer otvoru – odporúčaný priemer vŕtaného otvoru podľa vlastností podkladu.
• Minimálna hĺbka otvoru – najmenšia odporúčaná hĺbka slepého otvoru.

Ako vybrať správny variant

Najskôr určte veľkosť skrutky, ktorá sa bude do vložky montovať. Jej závit musí zodpovedať hodnote D1. Následne skontrolujte vonkajší rozmer D2, celkovú dĺžku vložky a dostupný priestor v podkladovom diele.

• Vnútorný závit vyberte podľa použitej skrutky.
• Priemer otvoru prispôsobte tvrdosti a pevnosti podkladu.
• Pri slepom otvore dodržte minimálnu hĺbku.
• Pri mäkkom materiáli použite menší odporúčaný priemer otvoru.
• Pri tvrdšom materiáli použite väčší odporúčaný priemer otvoru.
• Materiál vložky vyberte podľa mechanickej a koróznej záťaže.

Odporúčané montážne náradie

• ručný montážny tŕň pre závitové vložky ENSAT,
• strojový montážny tŕň,
• vŕtačka alebo stojanová vŕtačka,
• presný vrták podľa rozmerovej tabuľky,
• hĺbkový doraz na slepé otvory,
• momentovo nastaviteľné montážne zariadenie,
• nástroj na odstránenie triesok,
• meradlo na kontrolu priemeru a hĺbky otvoru.

Odporúčaný spojovací materiál

• metrické skrutky M2 až M30 podľa vybraného variantu,
• skrutky s vhodnou pevnostnou triedou,
• skrutky primeranej dĺžky vzhľadom na dĺžku vložky,
• oceľové skrutky pre pozinkované vložky,
• nerezové skrutky pre vložky A2,
• podložky a poistné prvky podľa konštrukcie spoja.

Najčastejšie chyby pri montáži

• nesprávne zvolený priemer montážneho otvoru,
• nedostatočná hĺbka slepého otvoru,
• zaskrutkovanie vložky až na dno otvoru,
• nevyčistenie otvoru od triesok a nečistôt,
• šikmé založenie závitovej vložky,
• osadenie reznými drážkami smerom von,
• použitie nevhodného montážneho tŕňa,
• príliš vysoká rýchlosť osádzania,
• prekročenie primeraného montážneho momentu,
• osadenie vložky nad povrch alebo príliš hlboko,
• nesprávne určenie tvrdosti podkladového materiálu,
• montáž príliš blízko okraja dielu.

Nosnosť a pevnosť spoja

Pevnosť osadenej vložky závisí od jej veľkosti, dĺžky, materiálu, presnosti montážneho otvoru, pevnosti podkladu, vzdialenosti od okraja a kvality osadenia.

Pri nosných, bezpečnostných alebo konštrukčne významných spojoch odporúčame vykonať skúšobnú montáž a overiť odolnosť proti vytiahnutiu, pretáčaniu a požadovanému uťahovaciemu momentu v konkrétnom materiáli.

Korózna odolnosť

Pozinkovaná oceľ poskytuje základnú protikoróznu ochranu a je vhodná najmä do interiéru alebo prostredia s miernou koróznou záťažou.

Nerezová oceľ A2 poskytuje zvýšenú odolnosť proti vlhkosti a bežným poveternostným vplyvom. V prostredí s vysokým obsahom chloridov alebo agresívnych chemických látok je potrebné vhodnosť materiálu posúdiť samostatne.

Údržba

Správne osadená samorezná vložka ENSAT 302 nevyžaduje osobitnú údržbu. Pri často rozoberaných spojoch odporúčame kontrolovať stav vnútorného závitu, pevnosť ukotvenia a prípadné pretáčanie alebo uvoľnenie vložky.

Skladovanie

Závitové vložky skladujte v suchom, čistom a dobre vetranom priestore, ideálne v pôvodnom balení. Chráňte ich pred vlhkosťou, agresívnymi chemickými látkami a mechanickým poškodením vnútorného alebo vonkajšieho závitu.

Dokumenty na stiahnutie

• Katalóg BestBolt – nitovacie matice, závitové vložky a prvky do plechu

FAQ – často kladené otázky

Čo je ENSAT 302?

ENSAT 302 je samorezná závitová vložka s pozdĺžnymi reznými drážkami, vnútorným metrickým závitom a špeciálnym vonkajším závitom.

Na aké materiály je vložka vhodná?

Používa sa najmä v plastoch, živiciach, laminátoch, ľahkých kovových zliatinách, liatine, mosadzi a ďalších neželezných kovoch.

Je potrebné pred montážou vyrezať závit?

Nie. Vložka si pomocou rezných drážok vytvorí vlastný závit v presne pripravenom valcovom otvore.

Na čo slúžia pozdĺžne rezné drážky?

Vytvárajú ostré rezné hrany, ktoré pri zaskrutkovaní odoberajú materiál zo steny otvoru a formujú závit pre vonkajší profil vložky.

Aké závity sú dostupné?

Podľa katalógu BestBolt zahŕňa séria vnútorné závity od M2 do M30. Dostupnosť konkrétneho rozmeru závisí od materiálového vyhotovenia.

Aký je rozdiel medzi ENSAT 302 a ENSAT 307?

ENSAT 302 má pozdĺžne rezné drážky a jemnejší vonkajší závit, preto je vhodná najmä do mäkších materiálov. ENSAT 307 je krátka vložka s reznými otvormi.

Aký je rozdiel medzi ENSAT 302 a ENSAT 308?

ENSAT 302 je vložka s pozdĺžnymi reznými drážkami. ENSAT 308 má dlhé telo s reznými otvormi a používa sa tam, kde je požadovaná väčšia dĺžka ukotvenia.

Ako sa vyberá priemer otvoru?

Podľa veľkosti vložky a tvrdosti podkladového materiálu. Pre mäkšie materiály sa používa menší otvor a pre tvrdšie materiály väčší otvor.

Aký otvor je potrebný pre ENSAT 302 M4?

Pre mäkší materiál približne 5,9–6,0 mm, pre stredne tvrdý materiál 6,0–6,1 mm a pre tvrdší materiál 6,1–6,2 mm.

Aký otvor je potrebný pre ENSAT 302 M6 s vonkajším závitom 10 mm?

Pre mäkší materiál približne 8,8–9,0 mm, pre stredne tvrdý materiál 9,0–9,2 mm a pre tvrdší materiál 9,2–9,4 mm.

Aký otvor je potrebný pre ENSAT 302 M8?

Pre mäkší materiál približne 10,8–11,0 mm, pre stredne tvrdý materiál 11,0–11,2 mm a pre tvrdší materiál 11,2–11,4 mm.

Ako hlboko sa má vložka osadiť?

Odporúča sa približne 0,1 až 0,2 mm pod povrch podkladového materiálu.

Môže sa vložka osadiť až na dno slepého otvoru?

Nie. Vložka by nemala dosadnúť na dno, pretože to môže zvýšiť montážny moment a poškodiť vložku alebo podklad.

Možno ENSAT 302 použiť na opravu poškodeného závitu?

Áno. Pôvodný poškodený závit sa odvŕta na odporúčaný priemer a následne sa osadí vložka s požadovaným vnútorným závitom.

Dá sa skrutka opakovane demontovať?

Áno. Vložka zostáva pevne ukotvená v podklade a skrutku možno z vnútorného závitu opakovane montovať a demontovať.
