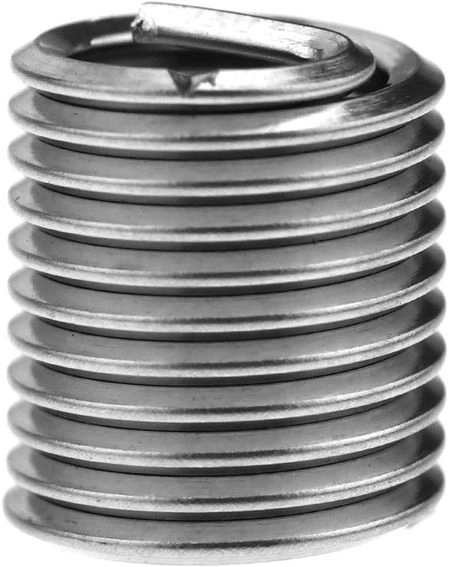

BAERCOIL A2 Závitová vložka M5x0,8x7,5 (1,5D)

Špecifikácie

BAERCOIL A2 – nerezové závitové vložky na opravu a spevnenie závitov

BAERCOIL A2 sú presné drôtové závitové vložky z nehrdzavejúcej ocele A2 určené na opravu poškodených alebo opotrebovaných závitov a na spevnenie závitových spojov v nových dieloch. Po osadení vytvárajú pevný vnútorný metrický závit pôvodného menovitého rozmeru.

Závitové vložky BAERCOIL sa používajú najmä v materiáloch s nižšou pevnosťou v šmyku, ako sú hliník, horčík, ľahké zliatiny, liatina alebo vybrané plasty. Umožňujú rovnomernejšie rozloženie zaťaženia medzi jednotlivé závitové závity, čím zvyšujú odolnosť spoja proti opotrebovaniu a vytrhnutiu.

Vložka sa montuje do špeciálne pripraveného nosného závitu pomocou montážneho nástroja. Po osadení zostáva pevne ukotvená v podkladovom materiáli a umožňuje opakovanú montáž a demontáž skrutky bez nadmerného opotrebovania základného materiálu.

Séria BestBolt BAERCOIL A2 zahŕňa metrické rozmery od M3 do M30 a rôzne dĺžky vyjadrené ako násobok menovitého priemeru závitu – napríklad 1D, 1,5D, 2D, 2,5D alebo 3D.

Výhody produktu

• oprava poškodených, strhnutých a opotrebovaných závitov,
• zachovanie pôvodného menovitého rozmeru závitu,
• spevnenie závitových spojov v mäkších materiáloch,
• zvýšenie odolnosti závitu proti opotrebovaniu,
• rovnomernejšie rozloženie zaťaženia medzi závitmi,
• vysoká odolnosť proti korózii,
• vyhotovenie z nehrdzavejúcej ocele A2,
• vhodné na opakovane rozoberateľné spoje,
• nižšie trenie v závitovom spoji,
• možnosť opravy dielu bez jeho úplnej výmeny,
• vhodné na priechodné aj slepé závitové otvory,
• široký rozsah rozmerov M3 až M30,
• dostupné viaceré dĺžky podľa požadovaného zaťaženia.

Oblasti použitia

• opravy poškodených vnútorných závitov,
• spevňovanie závitov v hliníku a jeho zliatinách,
• horčíkové a ľahké kovové zliatiny,
• liatina, mosadz a bronz,
• vybrané technické plasty,
• strojárska výroba,
• automobilový priemysel,
• výroba motorov a prevodoviek,
• letecký priemysel,
• elektrotechnika a elektronika,
• výroba čerpadiel a armatúr,
• opravy závitov v blokoch motorov,
• výroba presných strojových dielov,
• opakovane rozoberateľné skrutkové spoje.

Konštrukčné vyhotovenie

BAERCOIL A2 je pružná drôtová vložka navinutá do tvaru závitu. Drôt má presne tvarovaný profil, ktorý po osadení vytvorí vnútorný závit zodpovedajúci menovitému rozmeru použitej skrutky.

Vonkajšia strana vložky sa oprie o špeciálny nosný závit vytvorený závitníkom určeným pre drôtové závitové vložky. Vďaka pružnému predpätiu zostáva vložka po montáži pevne uložená v otvore.

Montážny unášač na konci vložky slúži na jej zaskrutkovanie do pripraveného závitu. Po osadení sa podľa typu aplikácie a vložky odlomí, aby zostal vnútorný závit priechodný.

Materiál A2

Závitové vložky sú vyrobené z nehrdzavejúcej ocele A2, ktorá poskytuje dobrú mechanickú pevnosť, odolnosť proti opotrebovaniu a zvýšenú ochranu proti korózii. Sú vhodné pre bežné priemyselné, interiérové aj mnohé vonkajšie aplikácie.

Pri použití v prostredí s vysokým obsahom chloridov, priamym kontaktom so slanou vodou alebo pôsobením agresívnych chemických látok je potrebné vhodnosť nehrdzavejúcej ocele A2 posúdiť podľa konkrétnych podmienok.

Oprava poškodeného závitu

Pri oprave sa pôvodný poškodený závit odvŕta na predpísaný priemer. Následne sa špeciálnym závitníkom vytvorí nosný závit pre vložku BAERCOIL. Po osadení vložky vznikne nový vnútorný závit rovnakého menovitého rozmeru, aký mal pôvodný závit.

Vďaka tomu možno zachovať pôvodnú skrutku aj konštrukčné rozmery dielu bez potreby použitia skrutky s väčším priemerom.

Spevnenie nového závitu

BAERCOIL A2 sa nemusí používať iba na opravy. Vložku možno osadiť už pri výrobe nového dielu, najmä ak je základný materiál mäkký alebo sa predpokladá časté rozoberanie závitového spoja.

Takto vytvorený závit je odolnejší proti opotrebovaniu než závit vyrezaný priamo v mäkkom základnom materiáli.

Spracovanie a montáž

1. Vyberte vložku podľa požadovaného menovitého závitu a dĺžky.
2. Poškodený závit odvŕtajte predpísaným vrtákom.
3. Pri novom závite vyvŕtajte otvor podľa rozmeru montážneho systému.
4. Vstupnú hranu otvoru podľa potreby mierne zrazte.
5. Špeciálnym závitníkom vytvorte nosný závit pre vložku.
6. Otvor dôkladne očistite od triesok a nečistôt.
7. Vložku nasaďte na zodpovedajúci montážny nástroj.
8. Vložku plynulo zaskrutkujte do pripraveného nosného závitu.
9. Osaďte ju približne 1/4 až 1/2 závitu pod povrch dielu.
10. Montážny nástroj opatrne odstráňte.
11. Pri priechodnom závite odlomte montážny unášač vhodným nástrojom.
12. Skontrolujte polohu vložky a priechodnosť vnútorného závitu.

Na vytvorenie nosného závitu je potrebné použiť špeciálny závitník určený pre drôtové závitové vložky. Bežný metrický závitník nevytvorí správny profil ani rozmer otvoru.

Spotreba

Na opravu alebo spevnenie jedného závitového otvoru je potrebná 1 závitová vložka BAERCOIL A2.

Technické údaje

Dostupné varianty

Pri variante M4 s dĺžkou 12 mm uvádza katalóg BestBolt stúpanie 0,8 mm, zatiaľ čo ostatné uvedené varianty M4 majú stúpanie 0,7 mm. Pred objednaním tohto konkrétneho variantu odporúčame údaj overiť podľa aktuálneho technického podkladu výrobcu.

Vysvetlenie rozmerov

• d1 – menovitý vnútorný metrický závit vložky.
• P – stúpanie vnútorného závitu.
• L – celková dĺžka osadenej závitovej vložky.
• 1D – dĺžka vložky zodpovedá jednému menovitému priemeru závitu.
• 1,5D – dĺžka vložky zodpovedá 1,5-násobku menovitého priemeru.
• 2D – dĺžka vložky zodpovedá dvojnásobku menovitého priemeru.
• 2,5D – dĺžka vložky zodpovedá 2,5-násobku menovitého priemeru.
• 3D – dĺžka vložky zodpovedá trojnásobku menovitého priemeru.

Ako vybrať správny variant

Najskôr vyberte menovitý závit podľa skrutky, ktorá sa bude do vložky montovať. Pri oprave poškodeného závitu sa spravidla vyberá rovnaký rozmer, aký mal pôvodný závit.

Dĺžku vložky vyberajte podľa pevnosti podkladového materiálu, dostupnej hĺbky otvoru a požadovaného zaťaženia:

• 1D – krátke vyhotovenie pre pevnejšie podklady a menej namáhané spoje,
• 1,5D – univerzálna dĺžka pre bežné opravy a spevnenie závitov,
• 2D – väčšia styčná plocha v mäkších materiáloch alebo pri vyššom zaťažení,
• 2,5D a 3D – dlhé vložky pre špecifické aplikácie s dostatočnou montážnou hĺbkou.

Vhodnosť dĺžky musí vždy zohľadňovať množstvo materiálu okolo otvoru a skutočnú hĺbku závitového miesta.

Potrebné montážne náradie

• vrták správneho priemeru,
• špeciálny závitník pre drôtové závitové vložky,
• ručný alebo strojový montážny nástroj,
• nástroj na odlomenie montážneho unášača,
• záhlbník na úpravu vstupnej hrany otvoru,
• rezný olej vhodný pre obrábaný materiál,
• stlačený vzduch alebo vysávač na odstránenie triesok,
• závitový kaliber alebo skúšobná skrutka.

Odporúčaný spojovací materiál

• metrické skrutky zodpovedajúce vybranému závitu,
• skrutky správnej dĺžky a pevnostnej triedy,
• nerezové skrutky pri požiadavke na zvýšenú koróznu odolnosť,
• ploché a poistné podložky podľa konštrukcie spoja,
• poistné prípravky na závity podľa prevádzkových podmienok.

Najčastejšie chyby pri montáži

• použitie bežného závitníka namiesto špeciálneho závitníka pre vložky,
• nesprávny priemer odvŕtaného otvoru,
• nedostatočná hĺbka otvoru alebo nosného závitu,
• nevyčistenie otvoru od triesok,
• šikmé založenie závitovej vložky,
• pretiahnutie alebo nadmerné stlačenie vložky pri montáži,
• osadenie vložky príliš hlboko alebo nad povrch,
• nesprávne odlomenie montážneho unášača,
• použitie príliš dlhej skrutky v slepom otvore,
• výber príliš krátkej vložky pre mäkký alebo vysoko namáhaný podklad,
• montáž príliš blízko okraja dielu,
• poškodenie prvého závitu pri neopatrnom nasadení skrutky.

Nosnosť a pevnosť závitu

Pevnosť závitového spoja závisí od menovitého rozmeru a dĺžky vložky, pevnosti podkladového materiálu, hĺbky osadenia, vzdialenosti od okraja a kvality vytvoreného nosného závitu.

Dlhšia vložka poskytuje väčšiu styčnú plochu s podkladom, nie vždy však automaticky znamená vyššiu únosnosť celého dielu. Pri nosných, bezpečnostných alebo vysoko namáhaných spojoch je potrebné vhodnosť variantu overiť technickým výpočtom alebo praktickou skúškou.

Údržba

Správne osadená vložka BAERCOIL A2 nevyžaduje osobitnú údržbu. Pri často rozoberaných spojoch odporúčame kontrolovať stav vnútorného závitu, polohu vložky a prípadné známky jej posunutia alebo poškodenia.

Skladovanie

Závitové vložky skladujte v suchom, čistom a dobre vetranom prostredí, ideálne v pôvodnom balení. Chráňte ich pred mechanickou deformáciou, znečistením, agresívnymi chemickými látkami a kontaktom s časticami uhlíkovej ocele.

Dokumenty na stiahnutie

• Katalóg BestBolt – nitovacie matice, závitové vložky a prvky do plechu

FAQ – často kladené otázky

Čo je BAERCOIL A2?

BAERCOIL A2 je drôtová závitová vložka z nehrdzavejúcej ocele určená na opravu poškodeného závitu alebo spevnenie závitu v mäkšom podkladovom materiáli.

Je možné zachovať pôvodný rozmer závitu?

Áno. Po oprave vznikne vnútorný závit s rovnakým menovitým rozmerom, aký mal pôvodný poškodený závit.

Na aké materiály sú vložky vhodné?

Používajú sa najmä v hliníku, ľahkých zliatinách, liatine, mosadzi, bronze a vo vybraných technických plastoch.

Je vložka vhodná iba na opravy?

Nie. Môže sa použiť aj pri výrobe nových dielov na spevnenie závitu a zvýšenie jeho odolnosti proti opotrebovaniu.

Aké rozmery sú dostupné?

Podľa katalógu BestBolt sú dostupné metrické varianty od M3 do M30. Konkrétne dĺžky závisia od veľkosti závitu.

Čo znamená dĺžka 1,5D?

Znamená, že dĺžka vložky je 1,5-násobkom menovitého priemeru závitu. Napríklad vložka M8 1,5D má dĺžku 12 mm.

Aká dĺžka je najuniverzálnejšia?

Pre mnohé bežné opravy sa používa dĺžka 1,5D. Správny výber však závisí od pevnosti podkladu, zaťaženia a dostupnej hĺbky otvoru.

Je potrebný špeciálny závitník?

Áno. Nosný závit musí byť vytvorený závitníkom určeným pre drôtové závitové vložky. Bežný metrický závitník nie je vhodný.

Ako hlboko sa vložka montuje?

Spravidla sa osádza približne 1/4 až 1/2 závitu pod povrch podkladového dielu.

Na čo slúži montážny unášač?

Unášač slúži na zachytenie montážnym nástrojom a zaskrutkovanie vložky do pripraveného nosného závitu. Po osadení sa podľa typu aplikácie odlomí.

Možno skrutku opakovane demontovať?

Áno. BAERCOIL vytvára odolný vnútorný závit vhodný na opakovanú montáž a demontáž skrutky.

Je nehrdzavejúca oceľ A2 vhodná do exteriéru?

Áno, pre mnohé bežné vonkajšie aplikácie. V prostredí so slanou vodou alebo vysokým obsahom chloridov je potrebné vhodnosť materiálu posúdiť samostatne.

Je možné vložku skrátiť?

Pri špecifických aplikáciách je možné niektoré drôtové vložky skrátiť, profesionálnejším riešením je však výber správnej vyrábanej dĺžky podľa požadovaného násobku priemeru.

Akú nosnosť má BAERCOIL A2?

Jedna univerzálna hodnota nosnosti nie je stanovená. Výsledná pevnosť závisí od rozmeru a dĺžky vložky, podkladového materiálu, hĺbky osadenia a kvality montáže.
